Cách Dùng Máy Đọc Lỗi Xe Máy FI Chuẩn Xưởng

Nhiều anh em thợ sốt ruột nhất là lúc gặp mấy ca xe ga hụt ga đầu, rồ ga garanti hoặc đèn MIL nhấp nháy mà tháo tung cả xe ra đo mò từng cọng dây điện vẫn không ra bệnh. Cắm máy đọc lỗi xe máy FI vào giắc chẩn đoán DLC chính là cách duy nhất để anh em bắt đúng bệnh, nhìn thấu các dải cảm biến bên trong ECM mà không tốn công tháo dàn áo vô ích.

Nội dung chính của bài viết

Mục lục bài viết

Máy đọc lỗi xe máy FI là gì và cấu tạo cổng kết nối

Máy đọc lỗi xe máy FI là thiết bị cầm tay chuyên dụng dùng để giao tiếp trực tiếp với bộ điều khiển điện tử trung tâm (ECM/ECU) trên các dòng xe số, xe tay ga phun xăng điện tử hiện nay. Thay vì đếm nhịp chớp đèn MIL thủ công rất dễ nhầm lẫn giữa lỗi chục và lỗi đơn vị, thiết bị này giải mã đường truyền dữ liệu K-Line hoặc CAN-bus thành các thông số chữ và số rõ ràng trên màn hình.

Cấu tạo cơ bản của một bộ thiết bị bao gồm:

Thân máy chẩn đoán cầm tay: Chứa bo mạch vi xử lý, màn hình hiển thị màu và các phím điều hướng bọc cao su chống dầu mỡ cho thợ bấm khi tay dính nhớt.
Cáp kết nối chính: Dây cáp chịu lực truyền tín hiệu từ máy ra các đầu chuyển đổi.
Bộ giắc chuyển đổi DLC: Giắc 4 chân chuẩn Honda, giắc 3 chân Yamaha, giắc Piaggio/Vespa, giắc Suzuki và cáp kẹp bình ắc quy rời để cấp nguồn độc lập.

Bảng thông số Data Live chuẩn khi nổ máy garanti không tải

Muốn biết cảm biến hỏng hay còn tốt, anh em thợ phải đối chiếu thông số trên màn hình với dải dữ liệu chuẩn của nhà sản xuất khi động cơ đã đạt nhiệt độ vận hành từ 80 độ C trở lên.

Tên thông số (Data Live)	Ký hiệu trên máy	Dải chuẩn xe Honda (80°C)	Dải chuẩn xe Yamaha (80°C)	Tình trạng bất thường
Vòng tua máy không tải	Engine Speed (RPM)	1.600–1.800 rpm	1.550–1.750 rpm	Quá 2.000 rpm (rồ ga) hoặc dưới 1.400 rpm (chết máy)
Điện áp cảm biến bướm ga	TP Sensor (Volt)	0.45–0.52 V (đóng kín)	0.60–0.75 V (đóng kín)	Đứng im khi vặn ga, hoặc vượt quá 4.8 V khi mở hết
Góc mở bướm ga	Throttle Angle (độ)	0.0 độ (tay ga đóng)	0.0–1.0 độ	Bị treo trên 1.5 độ dù tay ga đã buông hoàn toàn
Nhiệt độ động cơ	ECT / EOT (°C)	80–95 °C	75–90 °C	Báo âm độ (-20°C) hoặc nhảy vọt lên 120°C khi máy nguội
Thời gian phun nhiên liệu	Inject Duration (ms)	2.0–2.8 ms	1.8–2.6 ms	Trên 3.5 ms (hao xăng, ngộp xăng)
Điện áp cảm biến Oxy	O2 Sensor (Volt)	0.1–0.9 V (nhảy liên tục)	0.1–0.9 V (nhảy liên tục)	Đứng im một số (lì cảm biến), xe hụt ga giật cục

Top 3 pan bệnh hệ thống FI thường gặp khi cắm máy chẩn đoán

1. Pan xe hụt ga đầu, vặn ga bị ngợp lịm máy

Bệnh này rất hay gặp trên các dòng Air Blade, Lead hay Vision chạy lâu ngày không kiểm tra họng ga. Cắm thiết bị vào mục Data Live, buông hết tay ga mà thấy góc mở bướm ga vẫn báo 1.5 độ hoặc điện áp TP vọt lên 0.65V là bướm ga kẹt cặn bẩn. Cùng lúc đó, nếu thấy thời gian phun xăng tụt bất thường khi nhích nhẹ tay ga, kim phun đang nghẹt cặn hoặc dải biến trở than của cảm biến vị trí bướm ga bị đứt quãng đoạn đầu.

2. Pan rồ ga garanti, xe tự tăng tốc khi dừng đèn đỏ

Nhiều xe sau khi tháo ra xịt rửa họng ga bằng dung dịch chế hòa khí không đúng kỹ thuật khiến van IACV bị kẹt hoặc lệch bước bước quay. Đọc thông số bước van cầm chừng thấy máy báo 0 bước nhưng tua máy vẫn gầm rú ở mức 2.200 rpm chứng tỏ gió phụ đang lọt qua khe bướm ga méo. Lúc này việc dùng thiết bị chuyên dụng để kiểm tra góc mở bướm ga thực tế là điều bắt buộc trước khi quyết định thay mới cụm họng ga.

3. Pan đèn báo lỗi nhấp nháy, xe không đề nổ được

Khi đèn MIL chớp nháy hoặc sáng đứng, ECM đã ghi nhận mã lỗi quá khứ hoặc mã lỗi hiện hành vào bộ nhớ ROM. Cắm thiết bị đọc mã ra lỗi 12 (kim phun), lỗi 21 (cảm biến Oxy) hoặc lỗi 54 (cảm biến góc nghiêng). Nếu thợ kiểm tra cảm biến bằng mắt thấy bình thường nhưng máy vẫn báo lỗi liên tục, nguyên nhân nằm ở chuột cắn đứt ngầm dây tín hiệu về ECM hoặc giắc cắm bị oxy hóa xanh rỉ sét gây sụt áp.

Quy trình thao tác đọc mã lỗi, xem dữ liệu và reset bướm ga

Để quy trình sửa chữa diễn ra an toàn, xe máy cần được đưa lên giá đỡ chắc chắn, ưu tiên đưa lên bàn nâng xe máy để thao tác vừa tầm mắt, tránh việc cúi gập lưng làm rơi rớt giắc cắm khi xe nổ máy rung lắc.

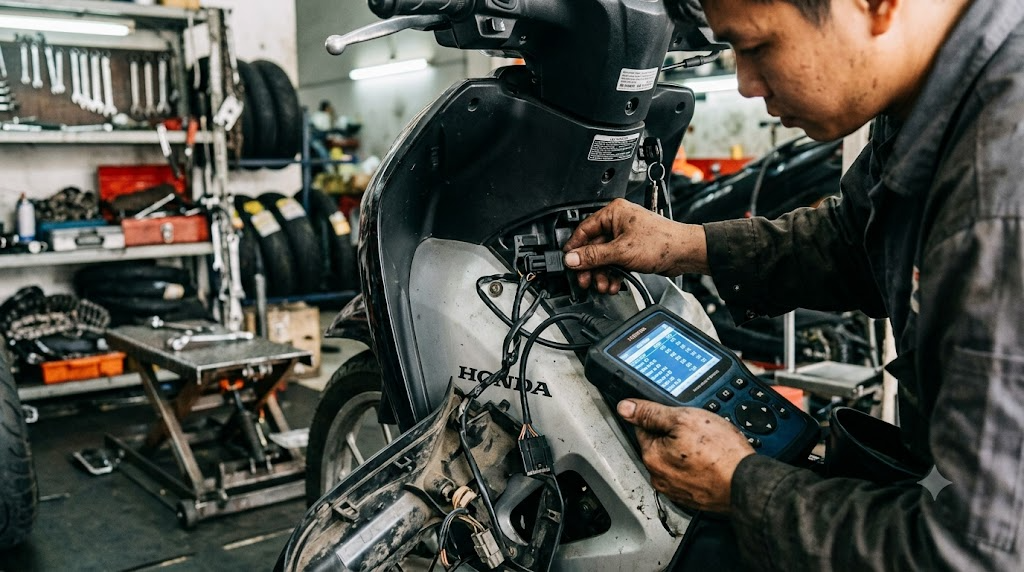

Bước 1: Kết nối giắc DLC và cấp nguồn. Tắt khóa điện OFF. Tìm cổng chẩn đoán DLC (thường nằm gần bình ắc quy, sau mặt nạ hoặc dưới sàn để chân). Cắm đầu giắc nối của thiết bị chẩn đoán vào cổng DLC cho khớp ngàm. Bật khóa điện ON, màn hình thiết bị sẽ sáng lên và tự nhận diện giao thức truyền thông.
Bước 2: Đọc mã lỗi và kiểm tra dữ liệu Data Live. Chọn hãng xe (Honda, Yamaha, Piaggio…), vào mục Đọc mã lỗi (Read Fault Codes) để kiểm tra lỗi hiện hành và lỗi lịch sử. Sau đó nổ máy, chờ nhiệt độ dầu máy đạt 80 độ C rồi vào mục Dữ liệu động cơ (Data Live) để soi vòng tua, góc bướm ga và điện áp sạc. Kết hợp đọc thêm bài viết về quy trình bảo dưỡng định kỳ xe máy để nắm rõ các mốc cần kiểm tra đồng bộ buồng đốt và hệ thống phun xăng.
Bước 3: Khắc phục hư hỏng phần cứng và xóa mã lỗi. Sau khi sửa chữa xong đường dây hoặc thay thế phụ tùng hỏng, anh em bấm vào mục Xóa mã lỗi (Clear Fault Codes). Tắt chìa khóa điện, bật lại và vào kiểm tra lại một lần nữa để chắc chắn mã lỗi lịch sử đã được xóa sạch khỏi bộ nhớ ECM.
Bước 4: Reset họng ga (TP) và cài đặt lại ECM. Vào mục Chức năng đặc biệt (Special Function), chọn Khôi phục ECM / Reset cảm biến TP. Màn hình sẽ hiện thông báo hướng dẫn tắt mở khóa điện. Thực hiện đúng thao tác trên chìa khóa theo nhịp đếm của máy để ECM nhận lại vị trí bướm ga đóng hoàn toàn.
Bước 5: Nổ máy đồng bộ garanti tự động. Sau khi reset thành công, khởi động máy để xe nổ garanti tự do trong vòng 10 phút, không được vặn tay ga. Quá trình này giúp ECM tự học lại lượng gió đi qua họng ga và thiết lập bước mở van IACV chuẩn xác nhất.

Lưu ý quan trọng khi dùng máy đọc lỗi và đầu tư thiết bị xưởng

Một nguyên tắc sống còn khi anh em thao tác trên hệ thống điện tử xe máy là điện áp bình ắc quy phải đạt từ 12.4V trở lên. Nếu bình yếu dưới 11.5V mà anh em cố tình vào chức năng Remap hoặc mở tua, ECM rất dễ bị sập nguồn giữa chừng dẫn đến chết bộ nhớ chip chủ.

Để bảo vệ các thiết bị điện tử đắt tiền trong xưởng, anh em nên trang bị máy đọc lỗi xe máy có hỗ trợ chống cắm ngược cực và tính năng bảo vệ quá áp. Ngoài ra, việc dùng thêm đồng hồ vạn năng số để đo điện áp thông mạch và bộ sạc ắc quy tự ngắt thông minh sẽ giúp quá trình chẩn đoán pan điện không bị gián đoạn vì tụt áp.

Đồ nghề cho các bước trong bài anh em chọn tại Alotools — hàng có sẵn, tư vấn theo đúng việc.

Câu hỏi thường gặp

Reset bướm ga xong xe chạy bị rồ ga nguyên nhân do đâu?

Hiện tượng này thường xảy ra do bướm ga đã mòn méo cơ khí hoặc van gió phụ bị hở khiến gió lọt nhiều hơn quy định. Khi anh em reset lại giá trị gốc, ECM không thể bù bước van để hãm tua máy lại được. Lúc này cần tháo họng ga ra canh chỉnh lại ốc chặn bướm ga hoặc phục hồi lại bạc đồng trục bướm ga.

Có cần tháo cọc bình ắc quy trước khi cắm máy chẩn đoán không?

Tuyệt đối không cần tháo cọc bình ắc quy khi cắm máy. Thiết bị chẩn đoán lấy nguồn trực tiếp từ giắc DLC hoặc cọc bình để hoạt động. Thao tác đúng là chỉ cần tắt khóa điện xe về vị trí OFF trước khi cắm giắc, cắm chắc chắn rồi mới bật khóa ON để tránh phóng tia lửa điện làm chập chân tín hiệu.

Tại sao máy đọc lỗi xe máy FI không kết nối được với xe?

Nguyên nhân phổ biến nhất là đứt cầu chì phụ trách nguồn giắc DLC hoặc chân dây mass, dây K-Line bị tuột lỏng ngầm bên trong đầu giắc. Anh em thợ cần dùng đồng hồ đo kiểm tra chân cấp nguồn 12V và chân mass sườn tại cổng DLC trước khi nghi ngờ thiết bị chẩn đoán bị hỏng.

Mở tua máy bằng máy chẩn đoán có làm hỏng động cơ không?

Nếu xe sử dụng cấu hình cam cò, lò xo đầu và dơ dên nguyên bản thì việc mở tua quá mức sẽ khiến lò xo xúp páp bị đờ, dẫn đến va chạm gãy xúp páp vào đỉnh piston. Chỉ nên remap mở tua ở ngưỡng an toàn theo khuyến cáo của xưởng độ và khi động cơ đã được nâng cấp các chi tiết cơ khí tương ứng.
