Camera nội soi dàn lạnh dò lỗ mọt xì ga không tháo taplo

Nhiều anh em làm lạnh sợ nhất cảnh nhận chiếc Vios hay Cerato bị hao hụt ga từ từ, nạp vào đi được đôi tuần lại thổi gió nóng. Tháo tung cả cụm taplo, rút vô lăng, giật dây điện vừa mất trọn một ngày công vừa dễ làm gãy ngàm nhựa của khách, mà nếu dàn lạnh không xì thì coi như công cốc. Cầm camera nội soi dàn lạnh luồn qua lỗ quạt gió hay họng lọc gió cabin giúp anh em soi tận từng góc nan nhôm, chỉ mất chục phút là chốt được đúng bệnh có xì mọt hay không trước khi báo giá tháo dỡ cho khách.

Nội dung chính của bài viết

Mục lục bài viết

Camera nội soi dàn lạnh là gì và sơ đồ đường đi của que soi

Camera nội soi dàn lạnh là thiết bị chẩn đoán hình ảnh chuyên dụng dùng đầu dò kích thước nhỏ từ 3,9mm đến 6,0mm có tích hợp đèn LED trợ sáng và khả năng xoay đầu linh hoạt để đưa vào bên trong hộp cụm sưởi và làm lạnh (hộp HVAC) trên xe du lịch. Thay vì hạ cả bảng taplo, anh em thợ chỉ cần tháo lọc gió điều hòa hoặc rút quạt lồng sóc dưới cốp phụ rồi đưa que soi mềm vào khoang chứa két lạnh.

Sơ đồ đường đi luồn đầu dò chuẩn xác trong hộp điều hòa ô tô con:

Cửa hút gió ngoài hoặc họng lọc gió ca bin dưới hộc để đồ bên phụ.
Khoang cánh quạt lồng sóc (động cơ quạt gió thổi thẳng luồng khí vào giàn mát).
Mặt trước các nan nhôm tản nhiệt của két lạnh (nơi dễ đọng nước ngưng tụ và sinh mọt xì).
Mặt sau và khay hứng nước xả đáy (nơi gom dầu lạnh rò rỉ chảy xuống ống thoát nước).

Khi kiểm tra sơ bộ áp suất, anh em thường bấm dụng cụ sửa chữa điện – điều hòa ô tô như đồng hồ áp suất gas vào hai đầu van nạp để xem độ sụt áp trước khi quyết định luồn mắt soi.

Bảng đối chiếu dấu hiệu xì dàn lạnh và vị trí luồn que soi

Mỗi dòng xe du lịch có cấu trúc cụm gió điều hòa khác nhau, đòi hỏi thợ phải chọn đường tiếp cận phù hợp để đưa ống soi vào đúng góc gập nan nhôm:

Dòng xe con	Vị trí đưa que soi vào	Triệu chứng trên màn hình soi	Khả năng hỏng hóc
Toyota Vios, Yaris, Altis	Khe cắm lọc gió sau cốp găng tay	Nan nhôm sẫm màu, bám màng dầu nhờn ướt kèm bụi xơ vải bết chặt	Thủng mọt chân nan nhôm gần đáy khay hứng
Hyundai Accent, Kia Cerato/K3	Lỗ lắp quạt gió (tháo 3 ốc quạt)	Vết ố loang màu sẫm quanh co uốn ống nhôm, sủi bọt dầu li ti	Nứt mép hàn mí ống đồng/nhôm dẫn môi chất
Ford EcoSport, Focus, Fiesta	Lỗ cảm biến nhiệt độ giàn lạnh bên hông bệ cần số	Rỉ sét xanh ô-xít nhôm đóng tảng, vết dầu loang kéo dài xuống khay nước	Xì mọt thân giàn do đọng axit từ bụi bẩn lâu năm
Mazda 2, Mazda 3, CX-5	Khe hộp quạt thổi sau khi tháo tấm ốp hông cốp	Góc giàn lạnh khô ráo nhưng khay xả nước đáy đọng váng nhớt vàng	Xì chân van tiết lưu hoặc gioăng làm kín giàn lạnh

Top 3 pan bệnh rò rỉ dàn lạnh xe con nhận biết qua camera

Hình ảnh thực tế truyền từ dây soi về màn hình LCD giúp anh em phân biệt chính xác 3 dạng hư hỏng phổ biến nhất trên hệ thống lạnh xe du lịch:

1. Mọt lỗ kim li ti ở các khe nan nhôm

Dàn lạnh bị bụi bẩn đọng nước ẩm lâu ngày sinh ra axit ăn mòn tạo thành các lỗ mọt li ti ở chân nan tản nhiệt. Loại rò rỉ này không làm mất sạch ga ngay mà xe cứ mát yếu dần sau 1 đến 2 tháng. Qua màn hình của camera nội soi dàn lạnh, anh em sẽ thấy một khoảng nan nhôm bị bết đen, ướt dính do dầu bôi trơn lốc lạnh thoát ra cùng môi chất rồi giữ bụi lại thành từng mảng bùn dơ.

2. Nứt gãy mối hàn giắc co ống dẫn

Hiện tượng nứt ống nhôm hay xảy ra ở mép hàn nối giữa thân két làm lạnh với ống dẫn ra khoang động cơ, do rung chấn hoặc cao su chân máy chai cứng giật ngược vào dàn ống. Khi cắm bộ máy nén khí nén áp thử kín, vết nứt sẽ xì dầu nhờn thành vệt dài bám quanh co hàn. Không cần tháo taplo, mắt soi có góc quay 180 độ sẽ ghi lại rõ ràng vết rạn nứt ngay ngã ba ống nhôm.

3. Xì phốt sim cao su cụm van tiết lưu

Nhiều trường hợp thợ tưởng xì két lạnh nhưng thực chất phốt cao su làm kín ở chân van tiết lưu bị chai cứng, lão hóa theo thời gian khiến môi chất xì ra mép thành hộp gió. Nếu soi thấy bề mặt nan nhôm két lạnh khô ráo sáng màu, nhưng dầu lại ướt sũng ngay bệ đỡ van tiết lưu thì anh em chỉ việc xử lý tháo van thay sin mới từ phía khoang máy mà không cần đụng chạm đến taplo trong khoang lái.

Quy trình 5 bước dò lỗ mọt xì ga bằng camera nội soi dàn lạnh

Muốn soi thấy rõ điểm xì mà không chẩn đoán nhầm, anh em thợ nên thao tác lần lượt theo đúng các bước thực tế dưới xưởng:

Bước 1: Nạp khí nén tạo áp suất kiểm tra
Anh em xả sạch lượng ga tồn dư yếu ớt trong hệ thống, sau đó dùng đầu nạp kết nối vào máy nén khí để bơm khí nitơ khô hoặc khí nén sạch đã tách nước vào đường ống với áp suất duy trì khoảng 8 đến 10 bar. Áp lực này sẽ ép dầu lạnh cùng khí xì ra ngoài qua các lỗ mọt siêu nhỏ.

Bước 2: Mở đường tiếp cận khoang hộp lạnh
Mở cốp phụ bên ghế phụ xe con, bấm ngàm tháo khay lọc gió điều hòa ra ngoài. Nếu khoang lọc quá hẹp hoặc bị vách ngăn che khuất tầm nhìn, anh em dùng tô vít tháo 3 ốc giữ cụm mô tơ quạt gió lồng sóc thả xuống sàn xe để mở toang khoảng trống nhìn thẳng vào két làm mát.

Bước 3: Luồn que soi kiểm tra bề mặt nan nhôm

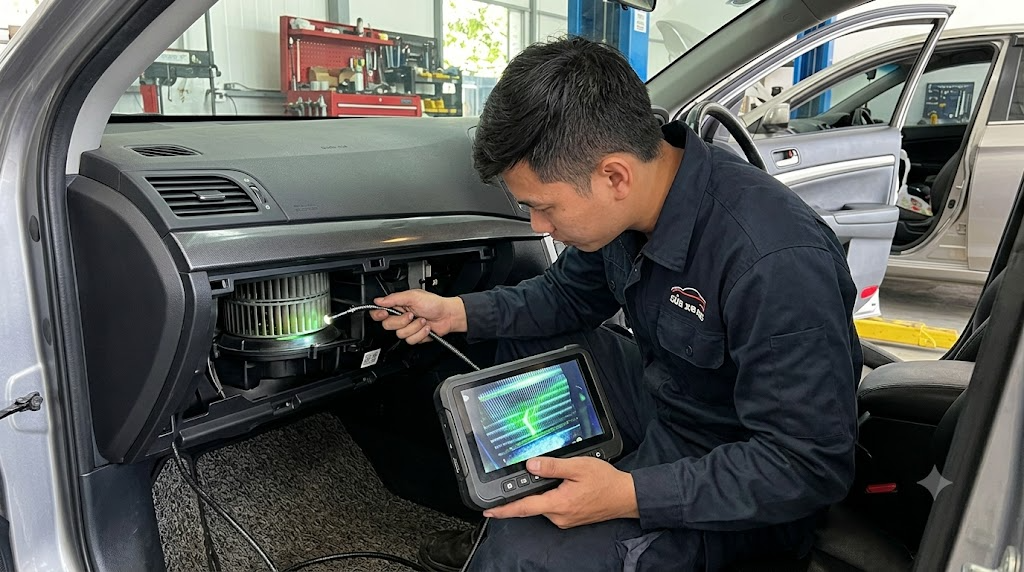

Bật đèn LED ở đầu que soi ở mức sáng vừa phải để tránh chói ngược màn hình. Cầm ống dẫn của camera nội soi dàn lạnh luồn chậm rãi qua họng quạt gió, chỉnh đầu xoay gập quan sát từ mép trên đỉnh giàn xuống tận đáy khay xả nước. Soi kỹ từng hàng nan nhôm xem có điểm nào bị loang ướt màng dầu lạnh hay đóng váng bụi nhờn hay không.

Nếu nghi ngờ một điểm mọt quá nhỏ chưa lộ rõ vệt dầu ướt, anh em dùng máy tạo khói bơm khói nhẹ vào đường gió hoặc nạp dung dịch huỳnh quang UV vào hệ thống trước đó, sau đó bật đèn tia cực tím tích hợp ở đầu camera soi để thấy điểm xì phát sáng rực rỡ.

Bước 4: Kiểm tra khay đáy hứng nước xả
Bẻ gập góc que soi 90 độ xuống đáy hộp gió. Vì dầu lạnh nặng hơn khí nên khi xì ra sẽ nhỏ giọt đọng dưới rãnh xả nước ngưng. Nếu khay xả xuất hiện chất lỏng nhờn bám dính màu vàng nhạt thì chắc chắn 100% giàn làm lạnh đã bị thủng mọt.

Bước 5: Lưu video bằng chứng và chốt phương án sửa chữa
Bấm nút chụp ảnh hoặc quay một đoạn video ngắn lưu vào thẻ nhớ của máy soi. Mở đoạn video chỉ rõ vệt dầu ướt trên nan két lạnh cho khách xem để họ hoàn toàn yên tâm duyệt phương án hạ taplo thay két lạnh mới mà không sợ bị phán bệnh bừa bãi.

Lưu ý khi sử dụng và bảo dưỡng thiết bị nội soi trong gara

Để que soi bền bỉ, không bị đứt cáp điều hướng hay mờ mắt ngọc camera khi thao tác trong môi trường chật hẹp, anh em cần ghi nhớ các điểm kỹ thuật sau:

Không cố tình giật mạnh hay uốn gập góc dây quá 90 độ một cách đột ngột vì dễ làm đứt sợi cáp cơ khí kéo xoay đầu cam bên trong.
Sau khi rút que soi ra khỏi khoang hộp lạnh ẩm ướt, dùng khăn mềm sạch lau khô nước và vết dầu nhờn bám trên ống bọc kim loại trước khi cuộn cất vào hộp chống sốc.
Nên chọn loại đầu cam có hai mắt ngọc (một mắt nhìn thẳng, một mắt nhìn ngang bên hông) với chức năng xoay cơ 180 hoặc 360 độ bằng con lăn để dễ luồn lách qua các góc cua hiểm hóc. Kỹ thuật luồn lách này cũng chuẩn xác tương tự như khi anh em luồn camera nội soi buồng đốt kiểm tra xước nòng xi-lanh để quan sát vách máy.
Không dùng que soi thọc mạnh vào các mép tôn nhôm sắc nhọn bên trong vì có thể làm trầy xước thấu kính chống trầy của mắt camera.

Đồ nghề cho các bước trong bài anh em chọn tại Alotools — hàng có sẵn, tư vấn theo đúng việc.

Câu hỏi thường gặp

Đầu camera nội soi dàn lạnh loại nào luồn vừa hộp gió xe con?

Anh em nên chọn đầu camera có đường kính từ 3,9mm đến 5,5mm là vừa vặn nhất cho xe du lịch. Kích thước này dễ dàng chui qua các khe nan cánh quạt lồng sóc hoặc lỗ cảm biến nhiệt độ mà không bị cấn kẹt vào vỏ nhựa hộp điều hòa.

Chỉ nhìn thấy dầu bám trên nan nhôm có chắc chắn là bị xì mọt không?

Chắc chắn đến 90% vì ga lạnh và dầu bôi trơn máy nén luôn tuần hoàn cùng nhau trong chu trình kín. Khi ống nhôm bị thủng mọt, ga bay hơi vào không khí còn dầu lạnh bám dính lại trên nan nhôm hút bụi bẩn tạo thành vết bùn ướt sẫm màu rất đặc trưng.

Có cần hút sạch chân không trước khi đưa que soi vào dàn lạnh không?

Không cần hút chân không khi soi tìm điểm rò rỉ. Ngược lại, anh em phải nén một lượng áp suất khí khô vừa phải vào đường ống để áp lực đẩy màng dầu và khí xì lộ rõ ra ngoài nan nhôm giúp mắt soi dễ ghi nhận hình ảnh hơn.

Một bộ camera nội soi dàn lạnh có dùng để soi các bộ phận khác được không?

Thiết bị này dùng chung rất tiện cho nhiều cụm chi tiết trên xe con. Ngoài khoang gió điều hòa, anh em hoàn toàn có thể tận dụng ống soi để kiểm tra muội than buồng đốt qua lỗ bugi, soi mòn bánh răng hộp số, hoặc rà vết nứt xương giằng sắt-xi dưới gầm xe.

Trang bị một chiếc camera nội soi dàn lạnh chất lượng tốt giúp anh em thợ chuẩn đoán đúng pan xì ga ẩn giấu, loại bỏ hoàn toàn nỗi lo tháo oan taplo xe khách và nâng cao uy tín cho xưởng.
