Camera nội soi ống mềm kiểm tra muội than xúp bắp chuẩn

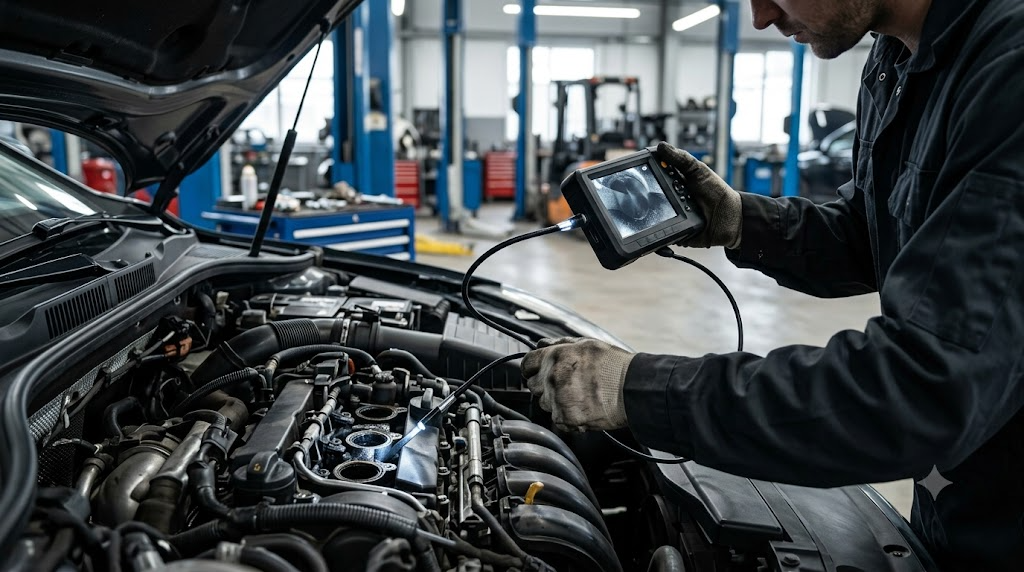

Chiếc Mazda 3 động cơ xăng phun trực tiếp chạy hơn 8 vạn vào xưởng trong tình trạng máy rung giật nhẹ lúc chờ đèn đỏ, đạp thốc ga thấy ì rõ rệt. Khách phân trần mới thay bugi tuần trước nhưng xe vẫn không bốc, nghi ngờ kim phun đái. Thay vì tháo banh cả cụm cổ hút nhựa phức tạp mất nửa ngày công, thợ chỉ cần mở ống gió, luồn camera nội soi ống mềm kiểm tra muội than xúp bắp vào tận họng nạp. Hình ảnh truyền về màn hình nét căng cho thấy cặn carbon bám dày cộp quanh tán nấm, bóp nghẹt luồng gió nạp.

Nội dung chính của bài viết

Mục lục bài viết

Camera nội soi ống mềm kiểm tra muội than xúp bắp là gì và cấu tạo làm việc

Camera nội soi ống mềm kiểm tra muội than xúp bắp là thiết bị chẩn đoán hình ảnh chuyên sâu gồm đầu dò gắn camera siêu nhỏ, đèn LED trợ sáng và dây dẫn bọc kim loại mềm uốn định hình kết nối với màn hình cầm tay. Thiết bị này giúp anh em thợ luồn sâu qua họng ga, các khúc cua gấp của cổ hút để quan sát trực tiếp mặt lưng xúp bắp nạp mà không cần rã máy.

Trên các dòng xe phun xăng trực tiếp (GDI) hiện nay, xăng phun thẳng vào buồng đốt chứ không đi qua mặt sau xúp bắp như máy MPI cũ. Hơi dầu bôi trơn từ van PCV tuần hoàn về cổ hút gặp nhiệt độ cao bị cháy kết tủa, đóng thành từng mảng muội than cứng như đá quanh nấm xúp bắp.

Để đánh giá chính xác mức độ nghẹt gió trước khi chẩn đoán động cơ, anh em có thể dùng dụng cụ đo kiểm, đồng hồ chẩn đoán kiểm tra độ chân không cổ hút kết hợp cùng màn hình nội soi để cho khách xem tận mắt tình trạng kẹt xúp bắp.

Bảng thông số chẩn đoán muội than xúp bắp và tình trạng họng nạp xe con

Khi đưa đầu dò vào cổ góp hút, anh em đối chiếu hình ảnh quan sát được với bảng thông số thực tế dưới đây để đưa ra phương án xử lý chuẩn xác nhất:

Cấp độ đóng cặn	Hình ảnh qua camera nội soi	Hiện tượng thực tế trên xe	Phương án xử lý tại xưởng
Cấp 1: Cặn nhẹ	Lớp muội mỏng bám lưng nấm xúp bắp, mặt họng ga hơi ố đen	Xe chạy bình thường, ga đầu hơi trễ nhẹ khó nhận biết	Xịt dung dịch vệ sinh cổ hút định kỳ, lau sạch bướm ga
Cấp 2: Đóng tảng vừa	Muội than bám quanh tán nấm dày 1–2mm, thân xúp bắp đen bóng	Ga không nhạy, xe ì khi chở tải, tốn xăng thêm 5–10%	Ngâm hóa chất tẩy cặn carbon chuyên dụng kết hợp cọ rửa
Cấp 3: Nghẹt nặng	Muội than dày trên 3mm bọc kín cổ hút, tán xúp bắp đóng vảy sần sùi	Bỏ lửa ngẫu nhiên, rung giật rần rần khi dừng đỗ, hụt ga gấp	Bắn trấu hạt óc chó làm sạch xúp bắp hoặc tháo hạ cổ hút
Cấp 4: Đóng cặn kẹt xúp bắp	Cặn than rơi chèn kín miệng đế xúp bắp, nắp xúp bắp đóng không khít	Mất áp suất nén buồng đốt, nổ máy khó, xì xúp bắp nạp	Tháo nắp quy lát rà lại miệng nấm, thay phớt gít

Top 3 pan bệnh muội than cổ hút và xúp bắp thợ hay gặp nhất

Xe rung giật khi dừng đèn đỏ do họng ga kẹt muội than

Bướm ga bám muội đen ở viền mép khiến khe hở gió cầm chừng bị thu hẹp hoặc kẹt cứng góc mở ban đầu. Cắm máy chẩn đoán đọc thông số tải động cơ thấy bù ga vượt ngưỡng, tua máy trồi sụt thất thường từ 600 xuống 450 vòng/phút gây rung bần bật thân xe.

Động cơ hụt ga khi tăng tốc do xúp bắp nạp nghẹt luồng gió

Khi thợ đạp thốc chân ga, lượng gió cần nạp vào buồng đốt tăng vọt nhưng bị mảng muội than cản trở tiết diện đường nạp. Hòa khí bị đậm cục bộ, xe phản ứng chậm như rùa bò dù kim phun vẫn tơi xốp và áp suất nhiên liệu đạt chuẩn.

Báo mã lỗi bỏ lửa cylinder misfire không rõ nguyên nhân

Mảng muội than lâu ngày bong tróc rơi kẹt vào miệng xúp bắp khiến supap đóng không kín làm tụt áp suất nén buồng đốt. Sau khi đã soi buồng đốt tương tự bài viết luồn camera nội soi buồng đốt kiểm tra xước nòng xi-lanh, anh em soi ngược lên mặt nấm sẽ thấy rõ muội than cắn vào mặt đế kim loại gây hở xì hơi.

Quy trình luồn camera nội soi kiểm tra muội than xúp bắp và họng ga

Anh em thao tác tuần tự theo các bước thực tế dưới đây để tránh làm xước thấu kính hoặc gãy gập dây dẫn:

Bước 1: Chuẩn bị động cơ và xả áp họng nạp. Tắt máy, chờ nhiệt độ nước làm mát hạ xuống dưới 50 độ C để tránh hơi nóng làm mờ kính hoặc hỏng cảm biến camera. Tháo cọc âm ắc quy để bướm ga điện tử không tự ý nhảy góc đóng mở khi thao tác.
Bước 2: Mở đường dẫn gió vào họng ga. Dùng tuýp mở cổ dê ống gió từ bầu lọc gió vào bướm ga. Dùng tay đẩy nhẹ cánh bướm ga, cắm camera nội soi loại đầu dò xoay góc hoặc bẻ cong cổ để kiểm tra lớp cặn dầu đen kẹt ở mép và trục bướm ga.
Bước 3: Luồn dây ống mềm sâu vào khoang xúp bắp. Nhẹ tay đưa dây dẫn của camera nội soi qua khe họng ga, men theo thành cổ góp hút tiến thẳng vào miệng từng cổng nạp. Bật đèn LED mức sáng vừa phải để không bị lóa màn hình do ánh sáng dội ngược từ mảng than bóng.
Bước 4: Kiểm tra trạng thái đóng mở xúp bắp. Dùng cần tuýp quay đầu trục cơ theo chiều kim đồng hồ để xúp bắp nạp ở máy cần kiểm tra đóng kín hoàn toàn. Lúc này toàn bộ phần tán nấm và thân cây xúp bắp lộ ra rõ nhất, thợ có thể chụp ảnh hoặc quay video lưu lại cho chủ xe đối chứng.
Bước 5: Thổi sạch bụi bẩn và kiểm tra độ kín. Dùng cuộn dây hơi tự rút kết nối súng xịt hơi thổi nhẹ bụi cát rơi vãi ở mép ngoài trước khi lắp lại ống gió. Tránh tuyệt đối xịt hơi áp lực lớn thẳng vào khoang nạp khi xúp bắp đang mở vì mảng carbon rơi vào nòng xi-lanh sẽ làm xước vách áo máy.

Lưu ý khi làm việc và cách chọn thiết bị nội soi cho xưởng xe con

Khoang nạp và các nhánh chia gió của xe con thường gấp khúc nhiều góc chết, đòi hỏi dây dẫn thiết bị phải vừa có độ mềm dẻo vừa giữ được hình dáng định hướng khi đẩy sâu vào trong.

Khi đầu tư thiết bị cho xưởng, anh em nên ưu tiên các dòng máy có những đặc điểm kỹ thuật sau:

Đường kính đầu dò: Chọn cỡ 3.9mm đến 5.5mm để luồn lách dễ dàng qua khe nắp họng ga và co gập hẹp của cổ hút xe 4 chỗ, 7 chỗ.
Khả năng quay đầu linh hoạt: Dòng có cơ cấu xoay khớp 180 độ hoặc hai camera (trước và bên hông) giúp thợ nhìn rõ chân xúp bắp mà không cần uốn vặn dây nhiều lần.
Đèn LED có tăng giảm độ sáng: Tránh các loại chỉ có một mức sáng cố định vì bề mặt muội than ẩm dầu rất dễ gây lóa mắt thợ trên màn hình LCD.
Hỗ trợ kết nối tiện lợi: Ưu tiên máy có màn hình rời tích hợp thẻ nhớ để thợ vừa thao tác vừa quay lại clip gửi thẳng cho khách duyệt phương án bắn trấu hoặc rã vệ sinh.

Tại khu vực làm gầm và khoang máy, anh em nên chuẩn bị sẵn các dòng dụng cụ sửa chữa gầm xe chắc chắn để thuận tiện tháo các ốp chắn gầm khi cần tiếp cận từ bên dưới.

Cần sắm đồ nghề đúng cho việc này, anh em xem trọn bộ thiết bị tại Alotools.vn.

Câu hỏi thường gặp

Camera nội soi ống mềm kiểm tra muội than xúp bắp loại nào thợ xe con dùng bền nhất?

Loại đầu dò chống nước chuẩn IP67 bọc lưới thép xoay khớp hai chiều là bền nhất cho xưởng xe con. Thân dây mềm chịu được môi trường dính xăng dầu, không lo giòn gãy khi thợ luồn qua các đoạn cua gắt ở cổ hút động cơ.

Bao lâu thì xe con chạy phun xăng trực tiếp cần soi kiểm tra muội than xúp bắp?

Với các dòng xe động cơ GDI, anh em nên đề xuất kiểm tra định kỳ sau mỗi 4 vạn đến 5 vạn km. Đây là ngưỡng muội than bắt đầu đóng tảng dày quanh nấm xúp bắp làm giảm rõ rệt hiệu suất nạp và gây tốn xăng.

Có thể kiểm tra xúp bắp bằng camera qua lỗ cắm bugi được không?

Qua lỗ bugi thợ chỉ nhìn thấy mặt dưới đáy nấm xúp bắp và đỉnh piston trong buồng đốt. Muốn đánh giá đúng mảng cặn muội than bóp nghẹt luồng gió nạp, bắt buộc phải luồn dây từ họng ga hoặc lỗ tháo kim phun đi vào mặt lưng nấm.

Sau khi soi thấy muội than dày bám xúp bắp thì xử lý cách nào sạch triệt để?

Phương pháp sạch triệt để và an toàn nhất hiện nay là dùng máy bắn hạt trấu hoặc hạt óc chó kết hợp hút chân không trực tiếp khi xúp bắp đóng kín. Cách này đánh bay mọi tảng muội than cứng đầu mà không làm mòn xước bề mặt kim loại của thân xúp bắp.

Trang bị đúng chiếc camera nội soi ống mềm kiểm tra muội than xúp bắp giúp xưởng bắt bệnh nhanh, trị dứt điểm các pan giật máy bí ẩn và tăng độ uy tín tuyệt đối với khách hàng nhờ hình ảnh minh bạch thực tế.
