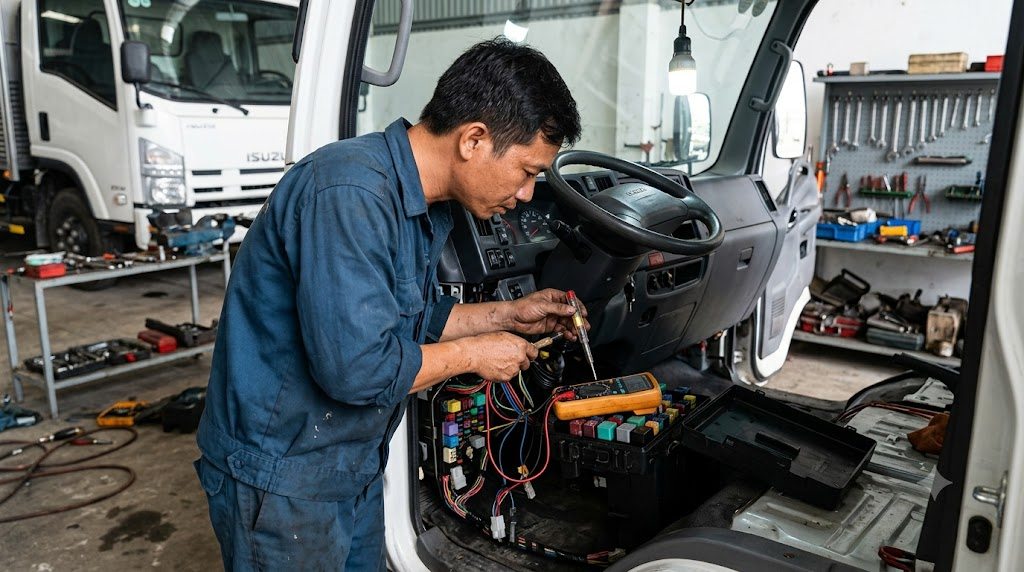

Kiểm tra chập đứt dây điện thân xe Isuzu QKR, FVR

Xe tải Isuzu QKR đầu vuông vào xưởng lúc chiều muộn, tài xế sốt ruột vì cắm chìa bật khóa ON là cầu chì đèn pha nổ tanh tách, xi nhan chập chờn lúc nháy lúc tắt. Nhiều anh em mới vào nghề hay có thói quen thay bừa con cầu chì chỉ số ampe lớn hơn để chạy tạm, làm vậy dây cháy rụi cả bó sườn. Muốn trị dứt điểm, việc kiểm tra chập đứt dây điện thân xe đòi hỏi thợ phải nắm chắc đường đi của nguồn 24V, hiểu chân rơ le và đo đúng bài bản từng nhánh một.

Kiểm tra chập đứt dây điện thân xe Isuzu là gì và sơ đồ cấp nguồn cabin

Kiểm tra chập đứt dây điện thân xe là thao tác đo thông mạch, đo sụt áp và kiểm tra điện trở cách điện giữa các sợi dây tín hiệu, dây nguồn dương 24V với mass sắt xi. Mạng dây trên dòng QKR hay FVR chia làm hai cụm chính: bó dây cabin nuôi bảng táp-lô, cụm công tắc tổng và bó dây thân xe chạy dọc sắt xi ra cụm đèn lái sau, van chia hơi lốc kê.

Nguồn từ hai bình ắc quy nối tiếp cấp 24V trực tiếp qua cầu chì tổng đặt ngay gần cọc bình, sau đó dẫn vào hộp cầu chì cabin bên phụ. Khi bật khóa điện, rơ le cấp nguồn chính đóng tiếp điểm, chia dòng sang các cầu chì nhánh con. Điểm hiểm hóc nhất trên xe Isuzu là các góc cua bó dây ở lườn cabin lật, nơi dây điện liên tục cọ sát vào mép tôn sắt xi gây tróc vỏ dẫn đến chập mass hoặc đứt ngầm lõi đồng.

Bảng tra cứu rơ le cầu chì cabin xe tải Isuzu và giá trị đo chuẩn

Bảng dưới đây tổng hợp các vị trí rơ le, cầu chì cabin hay gặp sự cố trên dòng QKR động cơ 4JH1/4JJ1 và FVR động cơ 6HK1 để anh em tiện tra cứu nhanh khi chui gầm đo đạc:

Vị trí / Ký hiệu	Chức năng bảo vệ	Thông số chuẩn	Hiện tượng khi lỗi
Cầu chì MAIN 60A/80A	Nguồn tổng cấp vào cabin	Điện áp 24V – 25.4V	Mất toàn bộ điện táp-lô, không đề được
Cầu chì HEAD LAMP 15A/20A	Đèn chiếu sáng pha/cốt	Điện trở bóng 4 – 6 Ohm	Đứt cầu chì ngay khi bật nấc 2 công tắc
Cầu chì TAIL LAMP 10A	Đèn kích thước, đèn đuôi thùng	Dòng tải thực tế < 8A	Chập mass sườn xe làm nổ cầu chì liên tục
Rơ le IG (Ignition) 4 chân	Cấp nguồn cụm đồng hồ táp-lô	Cuộn hút 120 – 160 Ohm	Bật chìa khóa không sáng đèn báo sạc, báo dầu
Rơ le START 4 chân	Đóng điện chuột đề	Tiếp điểm thông mạch 0.1 Ohm	Vặn khóa đề chỉ nghe tiếng tạch, máy không quay

Nếu hệ thống điện thân xe ổn định nhưng máy vẫn báo lỗi cá vàng hoặc hụt ga, anh em nên kết hợp đọc dữ liệu bằng máy chẩn đoán qua bài viết đọc mã lỗi động cơ Isuzu để loại trừ nguyên nhân từ các cảm biến động cơ.

Top 3 pan chập đứt dây điện thân xe Isuzu thường gặp ở xưởng

Cầu chì đèn đuôi xe nổ liên tục khi bật công tắc téc-két

Pan này chiếm hơn một nửa số ca chui gầm xe tải thùng dài Isuzu FVR. Dây điện đèn đuôi chạy luồn trong lòng sắt xi, qua thời gian rung xóc làm ống ruột gà bị nghiến rách, dây nguồn dương 24V cọ trần vào thành sắt xi gây chập mass trực tiếp. Khi đó, anh em cắm cầu chì mới vào là đứt ngay lập tức dù chưa nổ máy.

Đèn báo táp-lô sáng mờ và kim đồng hồ giật loạn

Nguyên nhân gốc rễ là đứt ngầm hoặc rỉ sét tại các điểm siết cọc mass thân xe sau cabin. Mất đường mass chuẩn khiến dòng điện chạy vòng qua các mạch đèn báo khác để tìm đường về cọc âm ắc quy. Khi đạp phanh hoặc gạt xi nhan, dòng tải thay đổi làm sụt áp đột ngột khiến kim đồng hồ báo dầu, báo hơi nhảy thất thường.

Mất nguồn nuôi hộp chia điện do đứt ngầm tại khớp bản lề cabin

Dòng xe Isuzu QKR cabin lật thường xuyên phải đội cabin lên để kiểm tra máy hoặc châm dầu phanh. Đoạn ruột gà nối từ vách động cơ lên sàn cabin phải uốn gập liên tục, làm lõi đồng bên trong vỏ nhựa đứt rời từng sợi li ti. Bên ngoài nhìn vỏ bọc vẫn lành lặn nhưng dây mất khả năng dẫn dòng tải lớn, đo vôn lúc không tải vẫn thấy 24V nhưng cắm phụ tải vào là sụt còn 0V.

Quy trình kiểm tra chập đứt dây điện thân xe bằng thiết bị đo

Để bắt đúng điểm đứt ngầm mà không cần rọc nát toàn bộ bó dây nguyên bản của xe, anh em thực hiện tuần tự theo 4 bước chuẩn chỉ dưới đây:

• Bước 1: Rút cầu chì nhánh và kẹp bút thử điện ô tô 24V xác định đường chập. Tắt toàn bộ phụ tải, rút con cầu chì đang bị nổ ra khỏi hộp. Kẹp đầu kẹp cá sấu của bút thử điện ô tô 24V vào cọc dương 24V của bình, sau đó chấm mũi kim vào từng chân cắm cầu chì trong hộp. Nếu chân phía tải làm bóng đèn bút thử sáng rực, chứng tỏ đường dây chạy ra sau thân xe đang dính chặt vào mass sắt xi.
• Bước 2: Rút tải cuối và đo điện trở bằng đồng hồ vạn năng số. Rút toàn bộ giắc cắm bóng đèn lái, van hơi ở cuối đuôi xe để cô lập đoạn dây. Chuyển núm xoay của đồng hồ vạn năng số về thang đo thông mạch có còi báo hoặc thang đo điện trở 200 Ohm. Kẹp một que đo vào dây nguồn nghi vấn, que còn lại chọc vào sắt xi xe. Nếu đồng hồ hiển thị dưới 0.5 Ohm kèm tiếng còi kêu liên tục, đoạn dây đó chắc chắn bị cọ tróc vỏ kẹt trong sườn xe.
• Bước 3: Dò điểm đứt ngầm bằng máy tạo xung dò dây điện ô tô. Khi gặp pan mất nguồn nhưng không chập mass, cắm kẹp phát tín hiệu của máy tạo xung dò dây điện ô tô vào đầu dây nguồn tại hộp cầu chì cabin. Cầm đầu dò thu sóng quét dọc theo đường ống ruột gà dưới gầm sắt xi. Nơi nào loa trên tay cầm phát ra tiếng bíp to rõ là dây còn lành, vị trí nào tiếng bíp đột ngột tắt lịm chính là chỗ lõi đồng bị đứt gãy bên trong lớp vỏ bọc.
• Bước 4: Kiểm tra khả năng chịu tải bằng bóng đèn tải giả 70W. Sau khi nối lại ruột dây và bọc ống co nhiệt, tuyệt đối không vội cắm phụ tải ngay. Cắm một bóng đèn pha 24V 70W vào chân cầu chì để thử tải thực tế trước khi hoàn thiện. Đo kiểm thông mạch dây điện chuẩn xác cũng là bước cốt lõi khi làm mạch hộp điều khiển, tương tự quy trình đo kiểm thông mạch giắc cắm hộp ECU trên các dòng xe tải phun dầu điện tử.

Lưu ý khi làm điện cabin xe tải và cách chọn đồ nghề đo kiểm

Làm điện xe tải 24V có mức năng lượng phóng tia lửa lớn hơn nhiều so với xe con 12V, chỉ cần quẹt nhầm dây nguồn dương vào sắt xi là chảy toét đầu cos ngay tức khắc. Luôn ngắt công tắc ngắt mát tổng hoặc tháo cọc âm ắc quy trước khi rút các cọc rơ le chính. Khi phát hiện dây điện bị đứt, anh em phải hàn ngấu thiếc và luồn ống co nhiệt chống nước hai lớp, tuyệt đối không quấn băng keo đen sơ sài vì dầu mỡ dưới gầm sẽ làm keo bong tróc sau vài chuyến hàng đường dài.

Để công việc đạt độ chính xác cao và tránh pan vật lại, trang bị đồ nghề đo mạch tại xưởng cần ưu tiên tính bền bỉ và chịu va đập tốt. Anh em nên đầu tư một chiếc dụng cụ đo kiểm, đồng hồ chẩn đoán có màn hình hiển thị số rõ ràng, que đo bọc cao su chịu nhiệt để chịu được môi trường dầu nhớt thực tế tại gara.

Bên cạnh đó, việc thao tác tháo lắp các cọc tiếp địa ở vị trí chật hẹp dưới lườn sắt xi đòi hỏi những bộ tròng cóc, tuýp nhỏ gọn nằm trong nhóm dụng cụ cầm tay để anh em vặn ốc nhanh mà không làm toét giác bu lông zin của xe.

Câu hỏi thường gặp

Bút thử điện xe con 12V có cắm vào đo điện xe tải Isuzu 24V được không?

Không được dùng bút 12V cắm trực tiếp vào hệ thống 24V của xe tải Isuzu. Điện áp 24V vượt quá ngưỡng chịu đựng sẽ làm cháy ngay bóng đèn bên trong bút thử, thậm chí gây nổ thân bút nhựa gây rát tay thợ. Anh em bắt buộc phải trang bị bút thử dải đo rộng từ 6V đến 30V chuyên dụng cho xe tải nặng.

Tại sao đo dây thấy đủ 24V nhưng cắm bóng đèn đuôi xe lại không sáng?

Hiện tượng này gọi là điện áp ảo do tiếp xúc kém hoặc dây bị đứt ngầm còn dính lại vài sợi đồng li ti. Khi dùng đồng hồ đo có nội trở cao, dòng tiêu thụ cực nhỏ nên vôn kế vẫn báo đủ 24V. Khi cắm bóng đèn tải lớn vào, nội trở điểm tiếp xúc tăng cao gây sụt áp toàn phần khiến bóng đèn không thể phát sáng.

Nổ cầu chì liên tục có nên quấn dây đồng vào chân cầu chì để chạy tạm?

Tuyệt đối không được quấn sợi dây đồng qua chân cầu chì để chạy xe. Cầu chì sinh ra để đứt khi quá tải nhằm bảo vệ đường dây dẫn; nếu ép tải bằng dây đồng, dòng chập ngắn mạch sẽ nung đỏ toàn bộ bó dây sườn, làm nóng chảy vỏ nhựa và gây hỏa hoạn thiêu rụi cả cabin xe tải.

Làm thế nào để phân biệt dây đứt ngầm với chân rắc cắm bị oxy hóa?

Anh em dùng phương pháp đo sụt áp bằng que nhọn chọc xuyên vỏ bọc cách điện. Đặt một đầu que đo trước giắc cắm và một đầu que đo sau giắc cắm khi mạch đang bật phụ tải hoạt động. Nếu điện áp chênh lệch vượt quá 0.2V thì chân cos bị rỉ sét, còn nếu điện áp đo xuyên suốt dây bằng 0V tại tải thì đoạn dây đó đã bị đứt gãy hoàn toàn ở đoạn giữa.
