Máy đọc lỗi xe máy chẩn đoán xe Vespa Piaggio chuẩn thợ

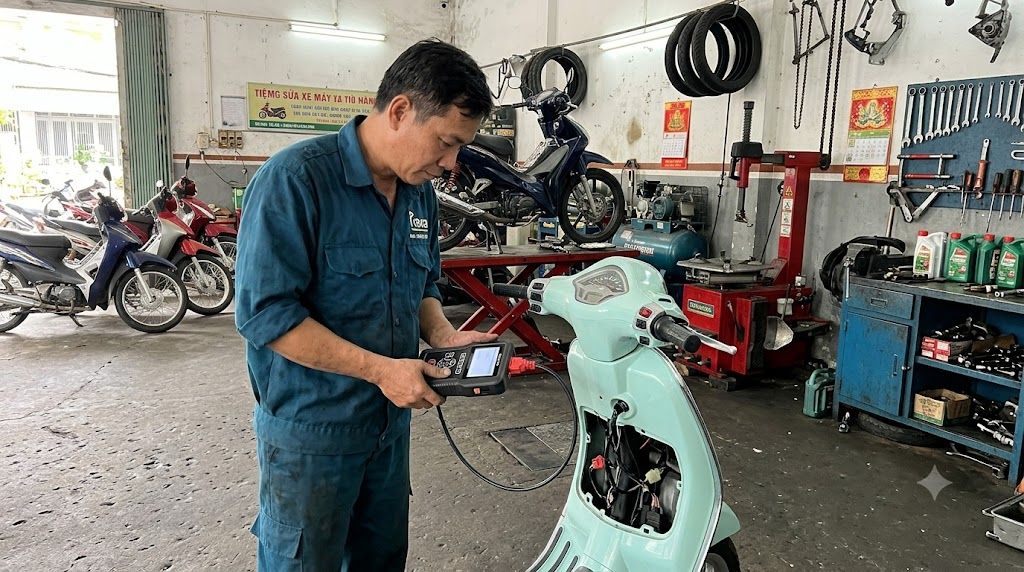

Một chiếc Vespa Primavera dắt vào xưởng, đề quay rơ nhưng máy trơ trơ không chịu nổ, đèn code trên đồng hồ chớp liên tục báo lỗi chìa khóa. Anh em thợ quen làm xe số Honda hay Yamaha mà chưa va dòng Piaggio rất dễ cuống, bổ tung cốp xe đo dây cả buổi chỉ tổ toét ốc dàn áo. Lúc này, chỉ cần lấy đúng cáp chuyển cắm máy đọc lỗi xe máy chẩn đoán xe Vespa vào giắc chẩn đoán, quét vài thao tác là màn hình hiện thẳng bệnh nằm ở cuộn từ ổ khóa hay tuột mã chip từ trong chìa. Bắt bệnh dòng xe Ý bóng bẩy này không thể dùng linh cảm, thợ phải nắm chắc sơ đồ giắc cắm và cách soi Data Live của họng ga ECU liền khối.

Máy đọc lỗi xe máy chẩn đoán xe Vespa là gì và sơ đồ kết nối

Máy đọc lỗi xe máy chẩn đoán xe Vespa là thiết bị quét dữ liệu chuyên dụng dùng để giao tiếp trực tiếp với bộ điều khiển họng ga liền ECU (MIU G3, PGQ16) hoặc ECU rời trên các dòng xe Piaggio Vespa. Khác với cổng kết nối DLC 4 chân hay 6 chân lộ thiên dưới yên như xe số, giắc chẩn đoán của Vespa nằm ở các vị trí kín và chia làm hai chuẩn kết nối chính tùy đời xe:

• Chuẩn giắc 3 chân K-Line cổ điển: Nằm trên các đời phun xăng điện tử cũ dùng họng ga MIU G3 hoặc chế hòa khí điện tử. Giắc này thường giấu sau yếm trước phía bên phải hoặc nằm nép ngay cạnh bình ắc quy dưới sàn để chân. Khi cắm cáp 3 chân, thợ bắt buộc phải kẹp thêm hai dây nguồn cá sấu phụ vào cọc ắc quy 12V thì thiết bị mới khởi động được.
• Chuẩn giắc OBD2 hiện đại (Euro 4, Euro 5): Xuất hiện trên các dòng động cơ i-Get, Medley, Liberty ABS hoặc Vespa Sprint từ đời 2017 trở lại đây. Cổng cắm chuẩn này bố trí sâu bên trong hộc để đồ phía trước hoặc ngay dưới nắp che bình điện sàn để chân, không cần kẹp nguồn rời mà cấp nguồn trực tiếp qua chân pin OBD.

Để thiết bị nhận diện mượt mà, anh em nên đầu tư một mẫu máy đọc lỗi xe máy cầm tay đa năng có sẵn phần mềm giải mã hệ thống xe Piaggio chuyên sâu. Khi cấp nguồn, máy sẽ kích hoạt đường truyền K-Line hoặc mạng CAN bus để lấy toàn bộ mã lỗi lưu trữ (DTC) và thông số cảm biến thời gian thực đưa lên màn hình.

Bảng tra cứu thông số Data Live chuẩn trên động cơ Piaggio Vespa

Dưới đây là bảng thông số kỹ thuật chuẩn trên xe Piaggio động cơ 3V ie và i-Get ở nhiệt độ vận hành bình thường (80–90 độ C) để anh em đối chiếu khi đọc dữ liệu trực tiếp:

Tên thông số Data Live	Dải giá trị tiêu chuẩn	Hiện tượng thực tế khi sai lệch
Vòng tua máy không tải (RPM)	1.600 – 1.700 vòng/phút	Dưới 1.500 dễ chết máy khi dừng đèn đỏ; trên 1.800 xe bị gầm, giật ga đầu
Điện áp cảm biến TPS (Bướm ga)	350 – 550 mV (khi đóng bướm ga)	Lệch dải khiến xe bị hụt ga đột ngột, đề khó nổ, hao xăng và đen bugi
Nhiệt độ động cơ (Engine Temp)	80 – 95 độ C (khi máy nóng)	Cảm biến báo ảo -20 độ C làm ECU phun đẫm xăng, ướt bugi không thể nổ máy
Thời gian phun xăng (Injection)	2.1 – 2.8 ms (ở garanti)	Trên 3.2 ms xe bị đì máy, xả khói khét mùi xăng sống, lỳ máy khi thốc ga
Trạng thái khóa từ (Immobilizer)	Key Transponder: OK / Valid	Hiện Not Stored hoặc Invalid: ECU ngắt tín hiệu đánh lửa và kim phun

Top 3 pan bệnh hệ thống phun xăng và khóa từ Vespa thường gặp

Đèn báo code chớp liên tục, củ đề quay tốt nhưng mất cao áp

Đây là bệnh kinh điển của hệ thống khóa từ Immobilizer trên Vespa Primavera và Sprint. Thợ thử tháo bugi áp vào mát thấy mất hẳn tia lửa điện và kim phun không nhảy nhịp. Khi kết nối thiết bị quét lỗi, hệ thống sẽ báo mã lỗi liên quan đến Anten chìa khóa (Transponder Aerial Coil) hoặc lỗi chip từ không khớp mã ID. Nguyên nhân chủ yếu do chuột cắn đứt dây cuộn từ quấn quanh ổ khóa, giắc tiếp xúc cuộn anten bị gỉ sét, hoặc khách làm rơi vỡ hạt chip từ bên trong chuôi chìa khóa bấm.

Xe rồ ga đột ngột hoặc hụt khựng khi kéo ga đầu

Họng ga xe Vespa tích hợp liền cụm ECU, cảm biến vị trí bướm ga (TPS) và van điều khiển garanti không tải được đổ keo kín mít. Sau thời gian cày đường bụi bẩn, muội than bám dày làm nghẹt đường gió phụ hoặc biến trở TPS bị mòn than ở góc mở đầu. Xe chạy có hiện tượng rồ garanti lên tận 2.500 vòng/phút, hoặc vặn ga bị tụt hẫng như hụt hơi. Nhiều xưởng vội tháo tung họng ga ra ngâm xăng chà rửa mạnh tay làm hỏng luôn cảm biến liền bên trong, trong khi chỉ cần hiệu chỉnh lại giá trị điện áp gốc bằng thiết bị chẩn đoán.

Động cơ nổ lụp bụp, bốc mùi xăng sống và báo lỗi cảm biến oxy

Cảm biến oxy trên đường ống xả xe Vespa rất nhạy cảm với xăng bẩn pha tạp chất. Khi cảm biến bị muội than bọc kín, điện áp gửi về ECU bị treo cứng ở mức nghèo (dưới 0.2V) hoặc giàu (trên 0.8V). ECU nhận tín hiệu sai lệch sẽ liên tục điều chỉnh thời gian mở kim phun quá mức, dẫn đến buồng đốt thừa xăng, máy gằn, pô nổ lụp bụp khi nhả ga. Anh em có thể tham khảo thêm bài viết phân tích về việc kết nối và đọc thông số chi tiết qua dòng máy chuyên hãng như máy đọc lỗi xe máy Motoscan để so sánh khả năng tương thích với từng dòng xe Piaggio.

Quy trình kết nối máy chẩn đoán và cài đặt chìa khóa từ Vespa

Để quy trình chẩn đoán diễn ra chuẩn xác, không làm chập cháy hộp điều khiển, anh em thực hiện theo các bước sau:

1. Chuẩn bị xe trên mặt bằng an toàn: Đưa xe lên bàn nâng xe máy thủy lực âm nền rồi khóa ngàm kẹp bánh trước chắc chắn. Việc đưa xe lên tầm ngực giúp anh em dễ dàng thao tác tháo yếm trước hoặc nắp cốp sàn mà không phải cúi gập lưng hay quỳ gối dưới sàn.
2. Cắm giắc chẩn đoán: Tháo nắp che cổng kết nối K-Line hoặc cổng OBD. Cắm cáp chuyên dụng Piaggio vào cổng giắc trên xe. Nếu dùng cáp 3 chân đời cũ, kẹp chặt kẹp đỏ vào cọc dương (+) và kẹp đen vào cọc âm (-) của ắc quy xe.
3. Bật khóa điện và vào menu chẩn đoán: Bật chìa khóa xe sang nấc ON. Khởi động máy đọc lỗi xe máy lập trình ECU, chọn đúng thương hiệu Piaggio/Vespa, chọn đời xe và hệ thống động cơ tương ứng. Đọc toàn bộ lỗi lịch sử và lỗi hiện hành đang lưu trữ rồi ghi lại mã lỗi.
4. Kiểm tra hệ thống khóa từ và reset bướm ga: Truy cập vào mục Immobilizer để kiểm tra số lượng chìa đã đăng ký và trạng thái chip từ. Nếu họng ga vừa được xúc rửa sạch sẽ, bấm chọn tính năng Reset TPS / Reset góc mở bướm ga để ECU học lại dải ga garanti ban đầu.
5. Vận hành kiểm tra thông số máy: Đề nổ máy, quan sát trên màn hình Data Live dải vòng tua garanti, điện áp bình ắc quy và tín hiệu cảm biến oxy. Khi các chỉ số hồi về dải xanh tiêu chuẩn, tắt khóa điện rồi rút giắc cắm an toàn.

Lưu ý khi chẩn đoán xe Vespa và kinh nghiệm sắm đồ nghề xưởng

Điều tối kỵ khi làm điện xe Vespa là anh em không bao giờ được dùng bóng đèn dây tóc để chọc thử dây tín hiệu từ ECU ra kim phun hay cuộn từ ổ khóa, vì rất dễ gây sốc dòng làm chết đường công suất bên trong họng ga. Mọi thao tác kiểm tra phải dùng đồng hồ đo điện trở số hoặc sử dụng màn hình hiển thị của máy quét chuyên dùng. Trong trường hợp thợ cần kiểm tra sâu về tín hiệu xung điều khiển khóa thông minh smartkey trên các dòng xe thế hệ mới, anh em nên đọc qua bài viết chia sẻ về máy đọc lỗi xe máy Smarttool để nắm thêm kỹ thuật đọc mã KEYID và nạp map.

Ngoài ra, khi sửa chữa phục hồi động cơ xe ga Piaggio hay xe số bị luồn khói lỳ máy, anh em cần đầu tư đồng bộ thiết bị trong danh mục thiết bị đại tu phục hồi xe máy để đảm bảo độ kín khít cho buồng đốt. Trước khi kiểm tra rò rỉ áp suất buồng đốt Vespa, việc đo áp suất nén cần sự hỗ trợ của đồng hồ đo áp suất buồng đốt xe máy để loại trừ trường hợp kênh xúp-páp hay hở xéc-măng làm hụt hơi, khiến xe đề hoài không nổ máy. Khi cần tháo dàn ốc lốc nồi côn vách máy gỉ sét cứng đầu, anh em nên dùng súng xiết bu lông dùng pin 1/2 inch điều chỉnh lực siết vừa phải để tránh làm toét đầu ren nhôm mong manh của vách máy Vespa.

Nắm vững quy trình thao tác với máy đọc lỗi xe máy chẩn đoán xe Vespa sẽ giúp tiệm của anh em bắt bệnh chuẩn xác trong mười phút, lấy trọn niềm tin của những khách hàng đi dòng xe tay ga cao cấp khó tính này.

Câu hỏi thường gặp

Xe Vespa bị mất hết chìa khóa gốc có làm lại bằng máy đọc lỗi được không?

Có, hoàn toàn làm được. Các dòng máy chẩn đoán hiện đại cho phép thợ đọc trực tiếp dữ liệu mã bảo mật từ chip nhớ trong họng ga ECU liền khối, sau đó ghi dữ liệu mã code vào hạt chip từ mới mà không cần phải thay mới nguyên cụm họng ga tốn hàng triệu đồng.

Vì sao cắm máy chẩn đoán vào xe Piaggio đời cũ máy không sáng màn hình?

Dòng xe Piaggio sử dụng cổng giao tiếp 3 chân K-Line không tích hợp dây dương nguồn 12V trên chân giắc tín hiệu. Anh em thợ cần kẹp hai đầu kẹp cá sấu phụ của dây cáp trực tiếp vào hai cọc bình ắc quy trên xe thì thiết bị mới được cấp nguồn để khởi động.

Sau khi vệ sinh họng ga xe Vespa tại sao bắt buộc phải reset lại TPS?

Sau thời gian hoạt động, muội than bám làm bướm ga bị kênh nên ECU tự động bù góc mở để giữ garanti. Khi anh em tẩy rửa sạch muội than, lượng gió lọt vào buồng đốt sẽ nhiều hơn, nếu không dùng máy chẩn đoán reset lại giá trị điện áp gốc thì xe chắc chắn bị rồ ga và garanti gắt.

Đèn báo hình chìa khóa trên đồng hồ Vespa chớp nháy liên tục báo hiệu điều gì?

Khi chìa khóa tắt, đèn chớp cách quãng nhịp chậm là chế độ bảo vệ chống trộm bình thường của xe. Tuy nhiên, nếu bật khóa ON mà đèn đỏ nháy liên tục không tắt thì hệ thống Immobilizer đang bị lỗi: hoặc cuộn anten ổ khóa bị đứt, hoặc ECU không nhận diện được hạt chip từ trong chìa.
