Máy đọc lỗi xe máy Zeus: Cách đọc thông số Fi chuẩn

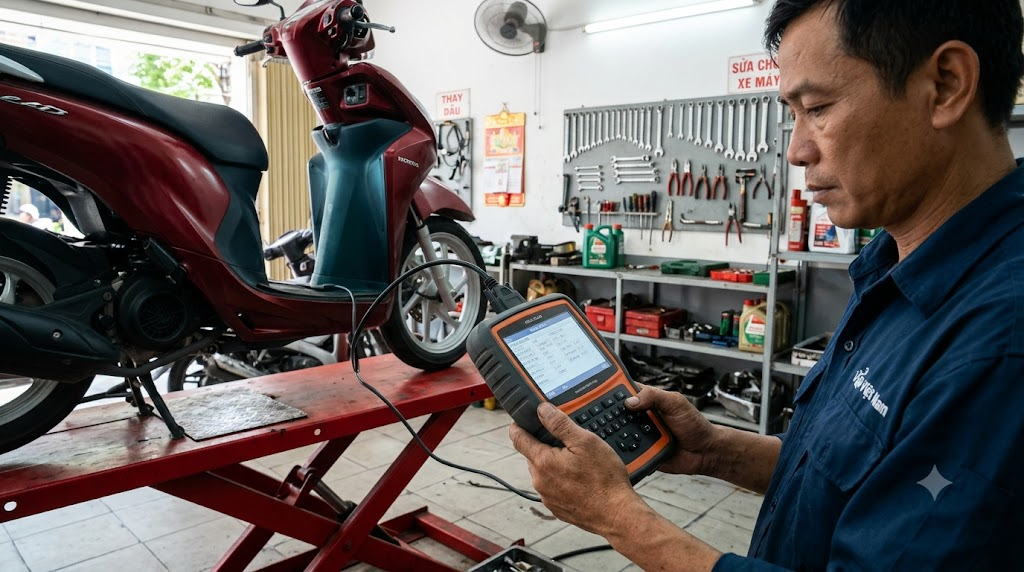

Chiếc Lead 125 của khách vào xưởng trong tình trạng sáng ra đề dai khó nổ, máy nổ lụp bụp rồi hụt ga chết máy, đèn Check Fi trên đồng hồ táp-lô thì không hề nhấp nháy báo lỗi. Nhiều anh em thợ mới luống cuống đè cổ bugi ra thay, lôi kim phun ra súc nhưng xe vẫn y bệnh. Cắm chiếc máy đọc lỗi xe máy Zeus vào giắc chẩn đoán DLC dưới yếm, bật khóa điện vào phần đọc Data Live thấy ngay cảm biến nhiệt độ động cơ ECT báo âm 10 độ C giữa trời hè oi ả. Bắt đúng tim bệnh qua thông số sống thay vì tháo dàn áo mò mẫm, đó là sự khác biệt giữa thợ máy thời đại Fi và thợ mò mẫm truyền thống.

Máy đọc lỗi xe máy Zeus là gì và khả năng kết nối hệ thống Fi

Máy đọc lỗi xe máy Zeus là thiết bị chẩn đoán điện tử cầm tay chuyên dùng để giao tiếp trực tiếp với bộ điều khiển trung tâm ECU/ECM trên các dòng xe máy số và xe tay ga hiện đại. Khác với thao tác đọc mã chớp nháy thủ công bằng dây ghim giắc chẩn đoán vốn chỉ hiện lỗi đã lưu trong quá khứ, thiết bị này trích xuất trực tiếp dòng dữ liệu vận hành thời gian thực (Data Live) từ các cảm biến gửi về hộp điều khiển. Điều này cho phép thợ cơ khí và thợ điện máy nắm bắt tình trạng hòa khí, góc đánh lửa, vòng tua máy và tình trạng rơ lỏng của các mạch tín hiệu mà đèn báo lỗi động cơ (MIL) chưa kịp kích hoạt cảnh báo.

Đối với hệ thống phun xăng điện tử PGM-Fi của Honda và YMCS-Fi của Yamaha, máy hỗ trợ giao tiếp sâu qua đường truyền K-Line tiêu chuẩn. Thiết bị tích hợp giắc cắm chuyên biệt cho từng hãng xe, cấp nguồn trực tiếp từ ắc quy xe hoặc nguồn ngoài ổn định, hiển thị toàn bộ dải dữ liệu thông qua màn hình màu giao diện tiếng Việt rõ ràng. Nếu anh em đang tìm hiểu các dòng thiết bị quét mã chuyên sâu trong phân khúc xưởng vừa và nhỏ, có thể tham khảo thêm tại danh mục máy đọc lỗi xe máy của chúng tôi để so sánh chi tiết tính năng phần cứng.

Bảng thông số hiện hành chuẩn trên xe Honda và Yamaha khi nổ galanti

Bảng số liệu dưới đây tổng hợp các giá trị cảm biến tiêu chuẩn khi xe đã nổ ấm máy (nhiệt độ động cơ đạt từ 70°C đến 85°C), bướm ga đóng hoàn toàn ở chế độ không tải. Thợ máy chỉ cần đối chiếu các con số hiển thị trên màn hình với bảng này để khoanh vùng hỏng hóc trong vài phút.

Thông số cảm biến	Dải chuẩn xe Honda (110 – 150cc)	Dải chuẩn xe Yamaha (115 – 155cc)	Hiện tượng thực tế khi sai lệch
Vòng tua máy (RPM)	1.600 – 1.800 vòng/phút	1.500 – 1.700 vòng/phút	Dưới 1.400 vòng/phút dễ chết máy ngã tư; trên 1.900 vòng/phút tốn xăng, ghì nồi.
Điện áp bướm ga (TPS)	0.45V – 0.55V (Góc mở: 0.0°)	0.60V – 0.75V (Góc mở: 14 – 17°)	Điện áp nhảy giật khi nhích ga gây hụt ga đầu, rồ ga bất thường, xe giật khựng.
Nhiệt độ động cơ (ECT/EOT)	70°C – 90°C (khi máy đã ấm)	70°C – 85°C (khi máy đã ấm)	Báo thấp hơn thực tế gây đậm xăng, đen bugi, hao xăng; báo cao gây khó nổ máy lạnh.
Áp suất khí nạp (MAP)	28 – 35 kPa (áp suất chân không)	30 – 38 kPa (áp suất chân không)	Báo sai lệch do hở cổ hút, rách gioăng cao su co xăng hoặc kẹt ống chân không.
Thời gian phun xăng (Ti)	2.1 – 2.8 mili-giây (ms)	1.8 – 2.5 mili-giây (ms)	Trên 3.0 ms xe thừa xăng nồng nặc khói đen; dưới 1.6 ms xe hụt ga, nóng máy.
Điện áp cảm biến Oxy (O2)	Nhảy liên tục: 0.1V – 0.9V	Nhảy liên tục: 0.1V – 0.85V	Đứng im một giá trị là cảm biến ngộ độc muội than, ECU mất khả năng hiệu chỉnh xăng.

Top 3 pan bệnh cảm biến dai dẳng xử lý bằng máy chẩn đoán

Những pan bệnh không sáng đèn lỗi là nỗi ám ảnh lớn nhất của tiệm xe máy nếu chỉ sửa mò theo kinh nghiệm cũ.

Bệnh hụt ga đầu do chết dải than cảm biến vị trí bướm ga TPS

Cảm biến TPS dùng biến trở than quét theo trục bướm ga, sau thời gian cày ải từ 3 đến 5 năm lớp than ở góc mở nhỏ từ 1 độ đến 5 độ thường xuyên bị mòn trơ lõi kim loại. Khi người lái nhích nhẹ tay ga để đề-pa, điện áp TPS thay vì tăng đều từ 0.5V lên 0.8V thì lại tụt thẳng về 0V trong tích tắc rồi mới vọt lên 1.2V. Hộp ECU hiểu lầm người lái đã buông ga nên ngắt bớt lượng xăng phun, khiến xe khựng lại như sắp hết xăng rồi mới chồm lên. Bệnh này cắm máy vào giữ nguyên tay ga nhích từng tí một sẽ thấy số nhảy loạn xạ trên màn hình.

Bệnh sáng ra đề khó nổ, bugi đen sì do lỗi cảm biến nhiệt độ động cơ ECT

Cảm biến nhiệt độ động cơ ECT (với xe làm mát bằng nước) hoặc EOT (làm mát bằng gió) thực chất là nhiệt điện trở âm, nhiệt độ càng cao thì điện trở càng giảm. Khi cảm biến bị đứt ngầm hoặc chạm nhẹ chân mass bên trong, giá trị gửi về hộp điều khiển bị treo cứng ở mức âm độ C hoặc cố định ở 20°C dù máy đã nổ nóng ran rát chân. Hộp ECM nhận lệnh động cơ đang đóng băng nên liên tục kéo dài thời gian phun xăng đậm đặc để sấy ấm buồng đốt, làm ướt bugi, máy xì khói đen và hao xăng gấp rưỡi ngày thường.

Bệnh rồ ga mất kiểm soát hoặc chết máy không tải do kẹt van ISC

Van điều khiển tốc độ cầm chừng ISC trên họng ga của xe Yamaha hay Honda SH rất dễ bị muội than đóng kín khe rãnh chuyển động sau 10.000 km. Động cơ bước bị kẹt hành trình dẫn đến lượng gió phụ cấp vào buồng đốt sai lệch hoàn toàn so với tính toán của bộ điều khiển. Đọc dữ liệu trên máy sẽ thấy bước van mở tối đa nhưng vòng tua máy vẫn tụt lùi, hoặc ngược lại bước van đã hạ hết cỡ mà vòng tua vẫn rít lên trên 2.000 vòng/phút kèm tiếng hú gió chói tai.

Quy trình 5 bước chẩn đoán cảm biến xe Fi bằng máy đọc lỗi

Quy trình kiểm tra hệ thống điện tử cần được thực hiện tuần tự để tránh gây sốc điện cho hộp ECM và đảm bảo thông số ghi nhận được phản ánh đúng hiện trạng xe.

• Bước 1: Cố định xe vững vàng và tiếp cận cổng kết nối DLC. Dựng xe ngay ngắn trên bàn nâng xe máy thủy lực chuyên dụng để tầm mắt làm việc vừa vặn với giắc chẩn đoán. Tháo nắp yếm hoặc cốp xe để lộ giắc DLC màu đỏ (với xe Honda) hoặc giắc trắng (với xe Yamaha). Tắt hoàn toàn ổ khóa điện trước khi chạm vào giắc dây.
• Bước 2: Kết nối thiết bị và khởi động hệ thống. Cắm đầu giắc chuyển đổi tương ứng của máy vào cổng chẩn đoán trên xe, kẹp càng cua nguồn phụ vào ắc quy nếu xe có bình điện quá yếu dưới 11V. Bật khóa điện sang vị trí ON, đợi màn hình khởi động xong thì chọn đúng thương hiệu xe và đời xe đang sửa chữa.
• Bước 3: Quét lịch sử lỗi và đọc thông số hiện hành (Data Live). Vào mục chẩn đoán động cơ, kiểm tra xem có mã lỗi lịch sử lưu lại hay không. Tiếp theo, chuyển thẳng sang mục Thông số hiện hành, quan sát giá trị điện áp cảm biến bướm ga TPS khi chưa vặn ga (phải nằm trong dải 0.45V – 0.55V với Honda) rồi xoay nhẹ tay ga từ từ đến kịch nấc để kiểm tra độ tuyến tính của số liệu.
• Bước 4: Nổ máy kiểm tra chu trình ấm máy và sấy cảm biến khí thải. Bấm đề khởi động máy, để xe nổ cầm chừng không mớm ga. Theo dõi nhiệt độ động cơ tăng dần từ nhiệt độ môi trường lên khoảng 80°C. Khi nhiệt độ vượt 70°C, nhìn vào dòng điện áp cảm biến Oxy O2 xem chỉ số có nhảy lượn sóng từ 0.1V đến 0.8V hay không; nếu số đứng chết cứng ở 0.45V tức là cảm biến oxy đã liệt.
• Bước 5: Thao tác giả lập tín hiệu và xóa lỗi bộ nhớ ECM. Sau khi phát hiện cảm biến lỗi và thay mới linh kiện, sử dụng tính năng kiểm tra cơ cấu chấp hành để kích hoạt thử kim phun và bô-bin sườn. Tiến hành xóa mã lỗi lịch sử và thực hiện thao tác Reset ECM (cài đặt lại vị trí bướm ga gốc) để hộp điều khiển học lại dải thích nghi mới. Tắt khóa điện 10 giây rồi mở lại trước khi bàn giao xe.

Lưu ý khi vận hành và lựa chọn thiết bị chẩn đoán tại xưởng

Khi sử dụng máy chẩn đoán điện tử, điều tối kỵ là để sụt áp ắc quy trong quá trình cài đặt lại phần mềm hoặc reset họng ga. Nếu bình ắc quy trên xe đã chai yếu, điện áp tụt dưới 10.5V khi đang nạp lại ECM rất dễ dẫn đến tình trạng treo hộp điều khiển hoặc mất dữ liệu nhớ. Anh em xưởng sửa chữa nên đầu tư đồng bộ thiết bị trong danh mục thiết bị sửa chữa bảo dưỡng xe máy để đảm bảo nguồn điện cấp cho máy đo luôn ổn định.

Bên cạnh đó, việc chẩn đoán điện tử cần kết hợp chặt chẽ với kiểm tra cơ khí động cơ. Một chiếc xe có áp suất nén buồng đốt bị tụt do xước nòng, hở xúp-páp hay nghẹt đường ống cấp xăng thì cảm biến cũng sẽ báo sai lệch do hòa khí cháy không triệt để. Lúc này, người thợ phải kết hợp giữa máy đọc thông số điện tử với đồng hồ đo áp suất buồng đốt và đồng hồ đo áp suất bơm xăng để loại trừ hư hỏng cơ khí trước khi vội vàng kết luận hỏng cảm biến đắt tiền. Anh em cũng có thể xem thêm bài đánh giá máy đọc lỗi xe máy Motoscan để hiểu rõ hơn về các tính năng nạp phần mềm và cứu hộ ECM chuyên sâu giữa các thế hệ máy đọc lỗi hiện nay.

Câu hỏi thường gặp

Máy đọc lỗi xe máy Zeus có đọc được xe Yamaha đời cũ dùng giắc 3 chân không?

Thiết bị hoàn toàn đọc được tất cả các dòng xe Yamaha Fi đời cũ sử dụng giắc chẩn đoán 3 chân nhờ bộ cáp chuyển đổi chuyên dụng đi kèm máy. Anh em chỉ cần cắm đúng đầu giắc và kẹp thêm kẹp nguồn phụ âm dương vào bình ắc quy để cấp nguồn nuôi mạch tín hiệu K-Line là máy nhận xe bình thường.

Tại sao đèn báo lỗi Fi không sáng nhưng xe vẫn hụt ga và ăn xăng nhiều?

Đèn Fi chỉ sáng khi cảm biến bị đứt mạch hoàn toàn, chập mass hoặc chạm nguồn vượt ngưỡng bảo vệ của hộp ECM. Khi cảm biến chỉ bị thoái hóa dải điện trở, báo sai giá trị nhiệt độ hoặc mòn lớp than bướm ga nhưng thông số vẫn nằm trong dải cho phép của phần mềm thì ECM không thể nhận diện là mã lỗi, chỉ có thể bắt bệnh bằng cách đọc dữ liệu sống.

Có cần phải tháo cảm biến ra ngoài để đo kiểm tra bằng đồng hồ VOM không?

Anh em không cần thiết phải tháo cảm biến ra ngoài gây rách gioăng và mất thời gian khi đã có máy quét dữ liệu. Toàn bộ điện áp nguồn cấp 5V, điện áp tín hiệu hồi tiếp và nhiệt độ quy đổi đều được hiển thị trực tiếp trên màn hình máy đo khi xe đang nổ máy vận hành tại chỗ.

Sau khi thay thế cảm biến mới có bắt buộc phải Reset ECM trên máy không?

Thao tác Reset ECM là bắt buộc sau khi thay thế bất kỳ cảm biến nào liên quan đến gió và nhiệt độ như TPS, MAP, ECT. Thao tác này giúp xóa bỏ bộ nhớ thích nghi sai lệch cũ mà hộp điều khiển đã lưu lại trước đó, đưa các giá trị bù xăng và góc mở bướm ga về thông số gốc chuẩn của nhà sản xuất.
