Máy nén khí cho gara ô tô: Cách chọn công suất và bình chứa theo quy mô xưởng

Xưởng đang lúc cao điểm ba bốn xe xếp hàng, một chú thợ vừa bấm cầu nâng vừa giật khẩu siết ốc tắc kê thì tiếng súng kêu tạch tạch đuối dần, kim đồng hồ hơi tụt dốc không phanh. Nhiều anh em mở xưởng xe con hay gặp cảnh này vì tính sai tải hơi, mua bình nhỏ khiến mô tơ chạy gầm rú cả ngày mà hơi cấp ra vẫn hụt. Đầu tư đúng máy nén khí cho gara ô tô ngay từ đầu giúp toàn bộ đồ nghề gầm, cầu nâng và dàn máy lốp vận hành thông suốt, thợ đỡ sốt ruột mà thiết bị lại bền bỉ.

Xem thêm bài tổng quan cả hệ thống: Máy nén khí piston và hệ thống đường hơi xưởng xe con.

Máy nén khí cho gara ô tô là gì và gồm những bộ phận nào?

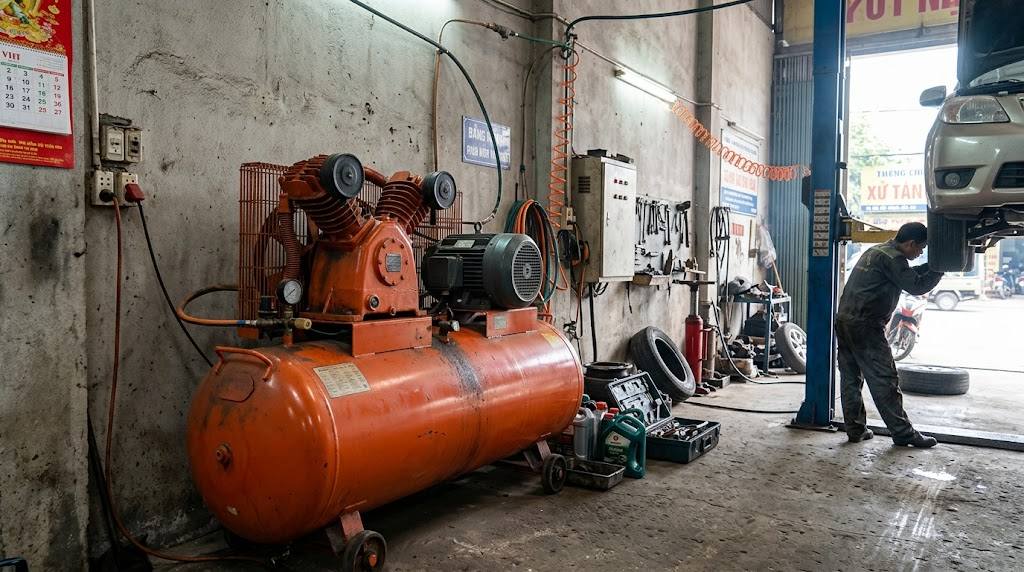

Máy nén khí cho gara ô tô là nguồn cấp năng lượng khí nén trung tâm để vận hành súng xiết bu lông, máy ra vào lốp, cầu nâng và toàn bộ thiết bị cầm tay dùng hơi trong xưởng bảo dưỡng ô tô con. Cấu tạo cơ bản của một bộ máy nén khí dây đai dùng cho xưởng bao gồm đầu nén piston, mô tơ điện kéo tải, rơ le áp suất tự ngắt, van một chiều, van xả đáy chống đọng nước và bình tích khí bằng thép chịu lực. Hơi được nén qua các cấp piston rồi dẫn qua ống đồng vào bình chứa, tích trữ áp lực sẵn sàng phục vụ các khoang sửa chữa.

Đối với xưởng làm xe du lịch, dòng máy nén khí dây đai piston 2 cấp áp lực 12 bar luôn là lựa chọn ưu tiên hơn dòng 1 cấp 8 bar. Cầu nâng một trụ hay súng bắn ốc cần lượng hơi dứt khoát và áp lực ổn định, bình 2 cấp chứa được lượng khí nén đậm đặc hơn giúp máy không phải đóng ngắt liên tục khi nhiều cầu cùng vận hành.

Bảng tra cứu công suất và bình chứa theo quy mô xưởng xe con

Dưới đây là bảng tính toán thông số khí nén thực tế cho từng quy mô gara xe con, giúp anh em dễ dàng đối chiếu thiết bị đang dùng để chọn cỡ máy vừa vặn, không thừa tải lãng phí điện mà không lo đuối hơi.

Quy mô xưởng	Thiết bị dùng hơi đồng thời	Công suất mô tơ (HP)	Dung tích bình chứa (Lít)	Áp lực làm việc chuẩn
Xưởng nhỏ (1 – 2 khoang)	1 súng bắn bu lông 1/2 inch, 1 máy ra vào lốp, vòi xịt bụi	3 HP – 4 HP (Điện 1 pha hoặc 3 pha)	100L – 150L	8 bar – 10 bar
Xưởng vừa (3 – 4 khoang)	2 súng 1/2 inch, 1 máy lốp, 1 cầu nâng cắt kéo dùng khí phụ trợ, bàn xì khô	5.5 HP – 7.5 HP (Điện 3 pha 380V)	200L – 300L	10 bar – 12.5 bar
Xưởng lớn (5 – 8 khoang có đồng sơn)	Nhiều súng siết gầm, cầu nâng, buồng phun sơn liên tục, máy chà nhám hơi	10 HP – 15 HP (Piston 2 cấp hoặc trục vít)	330L – 500L (hoặc bình tích rời)	12 bar – 12.5 bar

Khi tính toán đường hơi cho xưởng, nếu anh em có làm thêm dịch vụ vệ sinh xe nhanh thì cần lưu ý lượng khí cấp cho phụ kiện tạo bọt. Việc lắp đặt bình phun bọt tuyết inox chỉ yêu cầu áp khoảng 3 đến 4 bar nhưng cần dòng khí ổn định để bọt ra đều, mịn, không bị giật cục.

Top 3 pan bệnh tụt hơi thường gặp khi chọn sai máy nén khí

Súng xiết bu lông bắn không bung ốc gỉ do sụt áp

Ốc tắc kê bánh xe con đi lâu ngày bị gỉ sét cần một lực giật cực lớn ở 3 giây đầu tiên để bẻ gãy liên kết gỉ. Khi dung tích bình quá bé dưới 100 lít, thợ vừa bóp cò phát thứ hai là áp trên đường ống tụt thẳng từ 8 bar xuống 4 bar khiến súng gõ lẹt đẹt. Hậu quả là thợ phải tháo súng lấy tuýp công tay để vặn, vừa tốn sức vừa mất thời gian cày cuốc cả buổi.

Mô tơ máy nén bị quá tải, nhảy rơ le nhiệt liên tục

Bình chứa không đủ trữ lượng khiến đầu nén phải chạy liên tục không có thời gian nghỉ giải nhiệt giữa các chu kỳ. Khi buồng nén nóng ran, dầu bôi trơn loãng ra làm hao mòn xéc măng nhanh chóng, mô tơ kéo quá tải sinh nhiệt làm rơ le nhiệt ngắt liên tục. Tình trạng này kéo dài dễ dẫn đến cháy cuộn dây đồng hoặc kẹt piston trong xi lanh.

Cầu nâng vận hành giật cục và xả không hết tải

Nhiều dòng cầu nâng ô tô con sử dụng cóc hãm khí nén hoặc hỗ trợ cơ cấu khóa an toàn bằng hơi. Khi áp suất tụt dưới ngưỡng 6 bar, cóc hãm nhả không dứt khoát khiến cầu hạ bị kẹt một bên rất nguy hiểm cho thợ đang làm việc phía dưới. Đồng thời, áp suất yếu làm các thiết bị kiểm tra cân lốp điện tử báo sai lệch thông số cài đặt thực tế.

Quy trình tính toán và kiểm tra đường hơi chuẩn gara

Để đảm bảo dàn hơi vận hành ổn định trong ca làm việc, anh em thợ trưởng nên kiểm tra hệ thống theo đúng 4 bước cơ bản sau:

Bước 1: Tính tổng lưu lượng tiêu thụ đồng thời. Cộng dồn mức tiêu thụ khí nén của các dụng cụ chính: súng 1/2 inch ăn khoảng 150 lít/phút, máy ra vào lốp cần 120 lít/phút, đầu bơm lốp ăn 100 lít/phút. Nhân tổng lưu lượng với hệ số đồng thời 0.7 để chọn đầu nén có lưu lượng cấp thực tế lớn hơn con số đó 20%.
Bước 2: Bố trí bình tích áp và đường ống chính. Đặt máy nén ở nơi khô ráo, thoáng mát, thông gió tốt. Đi đường ống chính bằng ống kẽm hoặc ống nhôm chuyên dụng tối thiểu phi 27, thiết kế đường ống theo dạng vòng khép kín (vòng loop) để cân bằng áp suất tại mọi vị trí trích hơi trong xưởng.
Bước 3: Lắp đặt cụm lọc tách nước và điều áp. Hơi nén từ bình luôn mang theo hơi ẩm và dầu bôi trơn li ti. Cần lắp bộ lọc đôi gồm lọc tách nước và bình tra dầu bôi trơn tự động trước khi dẫn hơi vào các nhánh cấp cho súng mở ốc hoặc khoang gầm để tránh gỉ sét cánh phíp bên trong dụng cụ.
Bước 4: Kiểm tra khả năng giữ áp và tự ngắt. Bật máy cho nạp đầy đến áp suất ngắt cài đặt (thường là 10 bar hoặc 12.5 bar). Kiểm tra thời gian rơ le ngắt, sau đó để máy tĩnh trong 30 phút; nếu kim đồng hồ tụt quá 0.5 bar thì phải dùng bọt xà phòng quét kiểm tra các mối nối van một chiều và cút nối nhanh.

Đối với khoang làm gầm, sau khi nâng xe lên thì bắt buộc phải dùng dụng cụ sửa chữa gầm xe chuyên dụng kết hợp với hệ thống hơi chuẩn để tháo các khớp rotuyn và hạ dầm an toàn, không được chủ quan dựa hoàn toàn vào lực nâng của hơi.

Lưu ý khi chọn vị trí đặt máy và phụ kiện đường hơi

Chọn máy chuẩn rồi nhưng cách bố trí và phụ kiện đi kèm quyết định trực tiếp tới 40% độ ổn định của áp suất làm việc thực tế ở đầu súng.

Không nên đặt máy ngay cạnh khu vực rửa xe hay phòng sơn vì bụi sơn và hơi nước sẽ bị đầu nén hút trực tiếp vào buồng xi lanh, làm hỏng dầu máy và đóng cặn rỉ sét buồng hơi. Tại mỗi khoang làm việc, nên treo một cuộn dây hơi tự rút 15m lên cột cầu nâng để sàn xưởng luôn gọn gàng, tránh việc xe ô tô ra vào cán dập đường dây dẫn hơi làm xì xẹp bất ngờ.

Đối với hệ thống khí nén công nghiệp, anh em có thể tham khảo thêm danh mục máy nén khí dây đai để chọn các dòng máy đầu nén 2 cấp có cánh tản nhiệt lớn, vận hành êm ái khi cày cả ngày dài.

Muốn trang bị xưởng theo đúng kinh nghiệm trên, anh em tham khảo đồ nghề gara Alotools.

Câu hỏi thường gặp

Gara ô tô con làm 3 khoang sửa chữa gầm máy nên dùng bình chứa bao nhiêu lít?

Với quy mô 3 khoang chuyên gầm máy, dung tích bình chứa tối thiểu nên từ 200 lít đến 300 lít, đi kèm mô tơ 5.5 HP hoặc 7.5 HP chạy điện 3 pha. Cỡ bình này đủ lượng hơi tích lũy để thợ bắn ốc gầm liên tục mà áp suất không bị sụt dưới 8 bar.

Máy nén khí điện 1 pha 220V có đủ dùng cho cầu nâng và súng mở ốc không?

Điện 1 pha chỉ kéo được mô tơ tối đa 3.5 HP đến 4 HP, chỉ phù hợp cho xưởng nhỏ 1 đến 2 khoang hoặc làm lốp lưu động. Nếu gara có cầu nâng và dùng súng 3/4 inch hoặc 1 inch để xử lý ốc moay-ơ cứng đầu, anh em bắt buộc nên kéo điện 3 pha để máy chạy khỏe và không bị sụt áp lưới điện.

Bao lâu thì thợ phải xả đáy bình nén khí một lần?

Thợ nên tạo thói quen xả van đáy bình chứa mỗi ngày một lần vào cuối ca làm việc, hoặc tối thiểu 2 ngày một lần khi trời nồm ẩm. Việc xả nước đọng giúp bình không bị mục rỉ từ bên trong và ngăn hơi nước theo đường ống phá hỏng mô tơ súng bắn bu lông.

Áp lực bao nhiêu bar là đủ cho máy nén khí cho gara ô tô con?

Mức áp lực chuẩn cho xưởng xe con là từ 8 bar đến 10 bar đối với máy nén 1 cấp, và 10 bar đến 12.5 bar đối với máy nén 2 cấp. Hầu hết các thiết bị như máy tháo vỏ, súng xiết bu lông và kích bóng hơi đều hoạt động đạt hiệu suất tốt nhất ở dải áp lực 6 đến 8 bar sau bộ điều áp.
