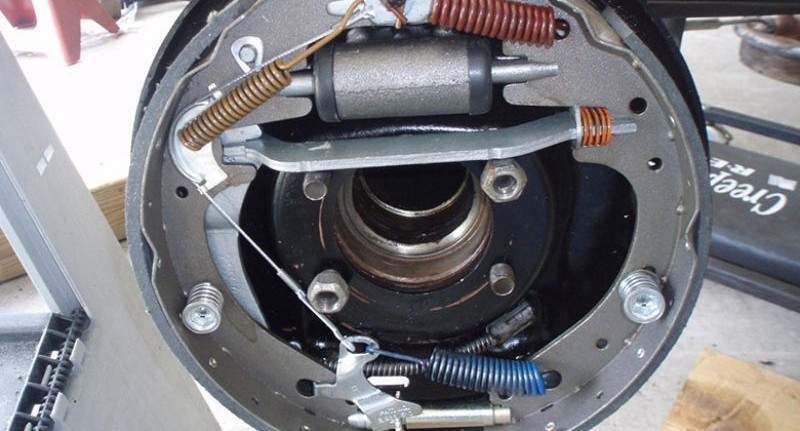

Phanh tang trống ô tô là gì? Cấu tạo và nguyên lý hoạt động

Phanh tang trống ô tô là hệ thống phanh ma sát quan trọng, ảnh hưởng trực tiếp đến an toàn khi vận hành xe. Bài viết này giúp bạn hiểu rõ cấu tạo từng bộ phận, nguyên lý hoạt động thực tế, nhận biết dấu hiệu mòn và hư hỏng cũng như quy trình bảo dưỡng đúng kỹ thuật. Alotools chia sẻ kiến thức kỹ thuật chuyên sâu và giới thiệu thiết bị chuyên dụng hỗ trợ gara sửa chữa hiệu quả, kéo dài tuổi thọ hệ thống phanh và đảm bảo an toàn tối đa.

Tổng quan phanh tang trống ô tô và vai trò trong hệ thống phanh

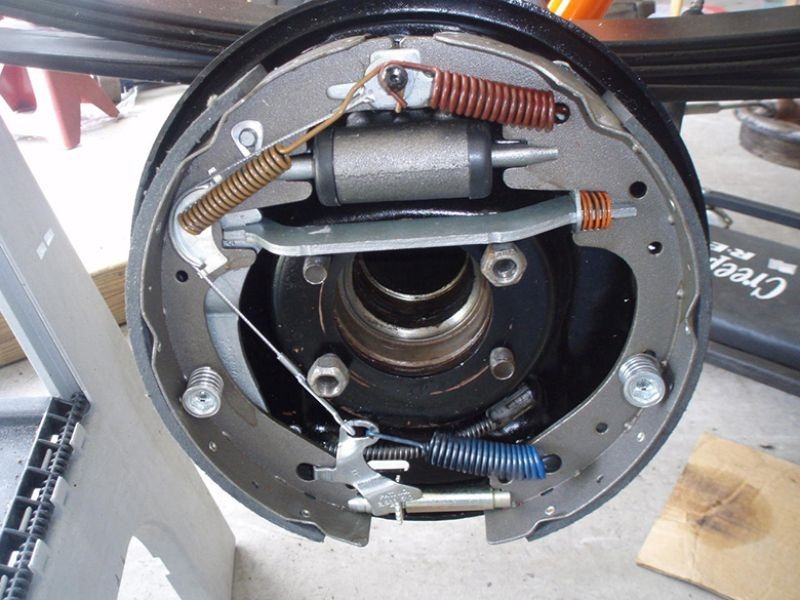

Phanh tang trống là dạng phanh ma sát sử dụng trống phanh quay cùng bánh xe và guốc phanh ép vào mặt trong trống để tạo lực hãm. Hệ thống này còn có các tên gọi khác như phanh guốc, phanh đùm hay drum brake. Phanh tang trống ô tô được ứng dụng phổ biến ở bánh sau các dòng xe du lịch phân khúc A, B, C, xe tải nhẹ và đặc biệt trong cơ cấu phanh tay.

Phanh tang trống ô tô là gì và được dùng ở những vị trí nào trên xe

Phanh tang trống ô tô là hệ thống phanh dùng trống phanh hình trụ quay cùng bánh xe, khi má phanh ép vào mặt trong trống sẽ tạo ma sát làm giảm tốc hoặc dừng bánh xe. Khác với phanh đĩa có cấu tạo hở, phanh tang trống có thiết kế khép kín bên trong, giúp bảo vệ các bộ phận khỏi bụi bẩn và nước.

Vị trí lắp đặt phổ biến nhất của phanh tang trống ô tô là ở bánh sau xe du lịch, xe thương mại và trong cơ cấu phanh đỗ. Một số dòng xe cũ hoặc xe tải còn dùng phanh tang trống cho cả 4 bánh. Ưu điểm nổi bật là chi phí sản xuất thấp, cấu tạo kín giúp bảo vệ tốt, lực phanh ổn định ở tốc độ thấp và dễ dàng tích hợp với cơ cấu phanh tay cơ khí.

Vai trò của phanh tang trống trong hệ thống phanh và an toàn vận hành

Phanh tang trống ô tô đóng vai trò hỗ trợ lực phanh tổng thể và phân bố tải trọng phanh hợp lý ở bánh sau. Khi phanh, trọng tâm xe chuyển về phía trước, do đó bánh trước chịu tải lớn hơn và thường dùng phanh đĩa. Bánh sau dùng phanh tang trống vừa đủ để cân bằng lực phanh, tránh hiện tượng khóa bánh sau gây mất lái.

Ngoài ra, phanh tang trống ô tô còn đảm bảo khả năng giữ xe đứng yên khi dừng đỗ thông qua cơ cấu phanh tay. Cấu trúc kín của tang trống giúp guốc phanh ép chặt và giữ vững vị trí ngay cả khi không có áp suất thủy lực. Điều này góp phần ổn định hướng lái khi phanh, rút ngắn quãng đường phanh và giảm thiểu nguy cơ tai nạn.

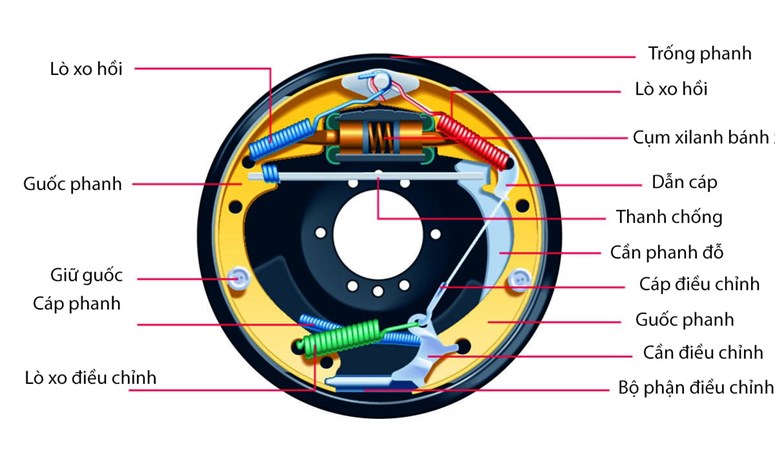

Cấu tạo phanh tang trống ô tô và chức năng từng bộ phận

Phanh tang trống ô tô gồm nhiều bộ phận phối hợp chặt chẽ để tạo ra lực phanh hiệu quả. Các chi tiết chính bao gồm trống phanh, mâm phanh, guốc phanh, má phanh, xi lanh bánh xe, piston, cuppen và lò xo hồi vị. Mỗi bộ phận đều có vai trò riêng và phải hoạt động đồng bộ để đảm bảo an toàn.

Các bộ phận chính của phanh tang trống ô tô

• Trống phanh có dạng hình trụ, được gắn liền với moay ơ và quay cùng bánh xe. Bề mặt bên trong trống là nơi tiếp xúc trực tiếp với má phanh, chịu nhiệt độ cao khi phanh liên tục. Vật liệu trống phanh thường là gang hoặc hợp kim nhôm có khả năng chịu nhiệt tốt.
• Mâm phanh là phần khung cố định, được gắn chặt với trục xe và đóng vai trò đỡ toàn bộ cơ cấu phanh. Trên mâm phanh có các điểm tựa cho guốc, lò xo và xi lanh bánh xe. Thiết kế mâm phải chắc chắn để chịu được lực ép và dao động khi phanh.
• Guốc phanh là khung kim loại hình cung, được thiết kế vừa khít với đường kính bên trong trống. Má phanh được dán hoặc tán lên guốc phanh, sử dụng vật liệu ma sát đặc biệt không chứa asbestos để đảm bảo an toàn sức khỏe và môi trường. Mối quan hệ không gian giữa các chi tiết trong lòng trống phải chính xác để phanh hoạt động hiệu quả.

Hệ thống xi lanh bánh xe, piston, cuppen, lò xo hồi vị và cơ cấu điều chỉnh

• Xi lanh bánh xe là bộ phận tiếp nhận áp suất dầu phanh từ xi lanh chính và chuyển đổi thành lực cơ học đẩy guốc phanh. Xi lanh thường được lắp ở phía trên cụm phanh, giữa 2 guốc. Khi có áp suất dầu, piston bên trong xi lanh sẽ dịch chuyển và đẩy guốc phanh ra phía trống.
• Piston là chi tiết chuyển động tịnh tiến bên trong xi lanh, trực tiếp đẩy guốc phanh khi có áp suất.
• Cuppen là phớt cao su có hình dáng đặc biệt, đóng vai trò làm kín dầu phanh, ngăn rò rỉ và giữ áp suất ổn định trong xi lanh. Khi cuppen bị hỏng, dầu phanh sẽ rò rỉ ra ngoài và phanh mất tác dụng.
• Lò xo hồi vị có nhiệm vụ kéo guốc phanh về vị trí ban đầu sau khi nhả phanh. Lò xo ngăn hiện tượng rà phanh, giảm mòn và tiếng kêu. Cơ cấu điều chỉnh tự động giúp duy trì khe hở giữa má phanh và trống phanh trong giới hạn cho phép, đảm bảo phanh luôn hoạt động chính xác ngay cả khi má bị mòn dần.

Nguyên lý hoạt động phanh tang trống ô tô

Nguyên lý hoạt động của phanh tang trống dựa trên việc tạo ra lực ma sát để giảm tốc hoặc dừng bánh xe đang quay. Cụ thể, khi người lái đạp bàn đạp phanh, áp suất dầu từ xi lanh chính được truyền xuống xi lanh bánh xe. Piston trong xi lanh này sẽ ép guốc phanh ra ngoài, làm má phanh tiếp xúc với bề mặt trống. Ma sát sinh ra sẽ cản trở chuyển động quay của bánh xe, giúp xe giảm tốc hoặc dừng lại. Khi nhả phanh, lò xo hồi vị kéo guốc phanh về vị trí cũ.

Các loại phanh tang trống ô tô

Phanh tang trống ô tô được chia thành nhiều loại khác nhau tùy theo thiết kế guốc phanh và cách truyền lực. Dưới đây là những loại phổ biến hiện nay:

Phanh tang trống dẫn và kéo

Phanh tang trống được thiết kế với một guốc phanh chính (dẫn) và một guốc phanh phụ (kéo). Khi phanh, guốc chính sẽ được lực kéo hỗ trợ, tạo ra lực ma sát mạnh hơn, trong khi guốc phụ sẽ chịu ít áp lực hơn. Loại phanh này thường được lắp ở bánh sau của xe du lịch do lực phanh vừa đủ, kết cấu đơn giản và chi phí thấp.

Phanh hai guốc dẫn

Ở loại phanh này, cả hai guốc phanh đều là guốc chính, nghĩa là cả hai đều được hỗ trợ lực kéo khi phanh. Điều này giúp tăng ma sát đáng kể và tăng hiệu quả phanh.

Nhờ khả năng tạo lực phanh lớn, loại phanh này thường được lắp ở bánh trước của một số dòng xe cũ trước khi phanh đĩa trở nên phổ biến. Tuy nhiên, nhược điểm là khi lùi xe, hiệu quả phanh bị giảm đi đáng kể.

Phanh một trợ động

Loại phanh một trợ động là hệ thống phanh sử dụng trợ động để tăng cường hiệu quả và lực phanh. Cấu trúc của phanh bao gồm một trợ động, xi lanh điều chỉnh và xi lanh bánh xe cố định. Loại phanh này thường được sử dụng trong các hệ thống phanh cần kiểm soát độ chính xác như hệ thống phanh ô tô.

Phanh hai trợ động

Loại phanh hai trợ động có cấu tạo tương tự phanh một trợ lực nhưng bao gồm hai trợ động. Hệ thống này tạo ra lực phanh rất lớn, đảm bảo khả năng dừng xe nhanh chóng và an toàn. Loại phanh này thường được sử dụng trong các ứng dụng đặc biệt đòi hỏi lực phanh mạnh như phanh trung tâm xe tải, phanh xe nâng hàng và phanh tay xe du lịch.

Những vấn đề thường gặp ở phanh tang trống ô tô và cách khắc phục

Trong quá trình sử dụng, phanh tang trống ô tô có thể gặp một số vấn đề làm giảm hiệu quả hoạt động. Dưới đây là một số lỗi phổ biến và cách khắc phục:

Phanh tang trống phát ra tiếng kêu lạ, rít

Khi nghe thấy tiếng động bất thường từ bánh xe, nguyên nhân có thể do má phanh bị bám bụi bẩn, đất cát, nước hoặc dị vật. Điều này khiến trống phanh bị trầy xước và phát ra tiếng rít khó chịu. Để khắc phục, bạn nên vệ sinh má phanh sạch sẽ hoặc thay thế má phanh mới để đảm bảo khả năng phanh luôn tối ưu.

Hiện tượng bó phanh

Bó phanh xảy ra khi má phanh không trở về vị trí ban đầu sau khi nhả phanh, khiến bánh xe bị kẹt cứng. Lỗi này thường xuất phát từ lò xo hồi vị yếu hoặc trục quả đào bị mòn, khô dầu. Bạn cần kiểm tra dầu bôi trơn hoặc thay thế các linh kiện đã bị hỏng.

Phanh tang trống ô tô không ăn

Nếu đạp phanh nhưng xe giảm tốc chậm hoặc không dừng lại, đó là dấu hiệu má phanh đã mòn quá mức hoặc bị dính dầu mỡ, làm giảm lực ma sát. Cách xử lý là kiểm tra má phanh, làm sạch bề mặt hoặc thay mới để khôi phục hiệu quả phanh.

Má phanh bị mòn nhanh hoặc trơ lỳ

Sử dụng má phanh kém chất lượng hoặc thói quen rà phanh liên tục có thể khiến má phanh tang trống mòn nhanh, mất tác dụng và giảm tuổi thọ. Bạn cần lựa chọn má phanh độ bền cao, phù hợp với xe để đảm bảo hoạt động hiệu quả.

Xem thêm: Hướng dẫn cách xử lý khi má phanh ô tô bị mòn

Má phanh bị bong, vỡ

Trường hợp này hiếm gặp nhưng khi xảy ra lại rất nguy hiểm. Khi má phanh tang trống bị bong hoặc vỡ, bánh xe có thể bị khóa đột ngột, dẫn đến nguy cơ mất lái. Hãy thường xuyên kiểm tra hệ thống phanh để sớm phát hiện dấu hiệu nứt, vỡ và thay thế kịp thời.

Hướng dẫn thay má phanh tang trống ô tô đúng cách

Trước khi tiến hành thay má phanh tang trống, bạn cần chuẩn bị các dụng cụ như sau:

• Kính an toàn và găng tay bảo hộ
• Đinh lẹp và bộ tua vít
• Bình xịt dầu xả hoặc dung dịch làm sạch phanh
• Bộ má phanh mới nếu cần thiết
• Kích nâng xe và giá đỡ

Sau đây là các bước thay má phanh tang trống:

1. Dùng kích nâng bánh xe cần thay má phanh, sau đó tháo rời bánh.
2. Tháo trống phanh ra khỏi moay-ơ. Nếu trống bị kẹt, có thể dùng búa cao su gõ nhẹ để nới lỏng.
3. Quan sát vị trí các lò xo, chốt giữ để tránh lắp sai.
4. Dùng kìm tháo lò xo hồi, sau đó tháo má phanh cũ ra ngoài.
5. Kiểm tra xi lanh phanh; nếu có dấu hiệu rò rỉ dầu thì cần thay hoặc sửa chữa.
6. Đặt má phanh mới đúng vị trí như má phanh cũ.
7. Gắn lò xo hồi và chốt giữ chắc chắn.
8. Đảm bảo má phanh được lắp đều, không bị lệch hoặc vênh.
9. Vệ sinh bên trong trống phanh bằng dung dịch chuyên dụng.
10. Lắp trống phanh vào vị trí ban đầu, xoay thử để kiểm tra độ trơn tru.
11. Lắp bánh xe trở lại, siết chặt ốc đúng lực tiêu chuẩn.
12. Đạp thử bàn đạp phanh vài lần để piston xi lanh phanh tự căn chỉnh má phanh.
13. Chạy thử xe ở tốc độ chậm để đảm bảo hệ thống phanh hoạt động ổn định.

Gợi ý thiết bị chuyên dùng để phục hồi phanh tang trống ô tô

Để đảm bảo hệ thống phanh tang trống ô tô luôn hoạt động hiệu quả, việc phục hồi và bảo dưỡng đúng cách là vô cùng quan trọng. Thay vì chỉ thay má phanh khi có sự cố, nhiều gara hiện nay lựa chọn sử dụng thiết bị chuyên dụng để phục hồi phanh tang trống nhằm tiết kiệm chi phí và tăng độ bền cho cụm phanh.

Alotools là đơn vị chuyên cung cấp thiết bị, dụng cụ sửa chữa, bảo dưỡng và lắp ráp ô tô, xe máy tại Việt Nam. Một số thiết bị tại Alotools được các gara tin dùng có thể kể đến như sau:

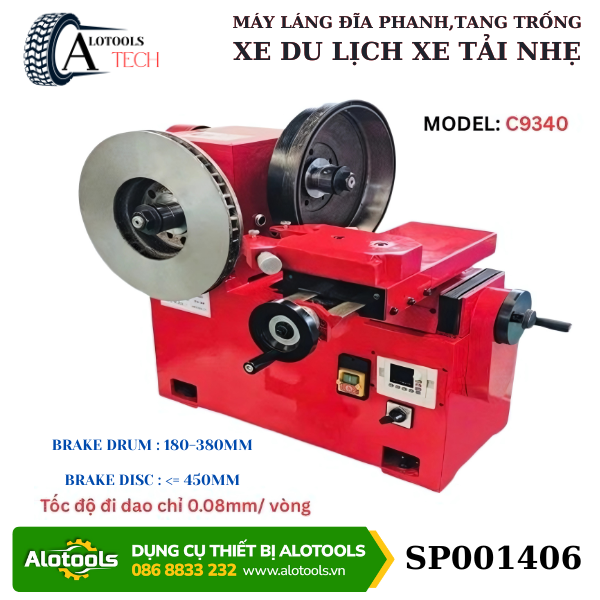

Máy tiện đĩa & trống phanh xe ô tô – Máy phục hồi hệ thống phanh C9340: thiết bị chuyên dùng để phục hồi đĩa phanh, tăng bua ô tô, giúp loại bỏ tiếng kêu, rung lắc khi phanh và xử lý bề mặt tiếp xúc mịn hơn.

Máy tiện đĩa, trống phanh xe ô tô C9340

Xem thêm: Máy láng đĩa phanh ô tô: Cách chọn và sử dụng máy đúng chuẩn

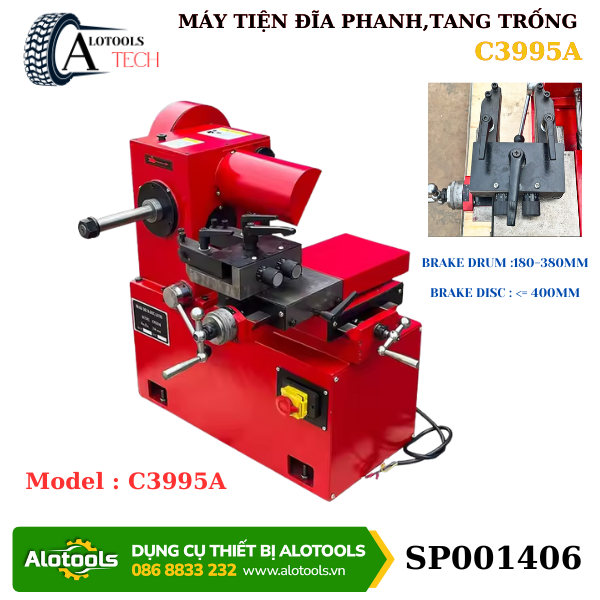

Máy tiện đĩa và trống phanh C9335A: là thiết bị chuyên dùng để phục hồi bề mặt đĩa phanh và trống phanh xe du lịch, xe tải nhỏ. Thiết kế dạng ngang gọn gàng, tiện lợi khi gá đặt và quan sát.

Máy tiện đĩa phanh, tang trống C3995A

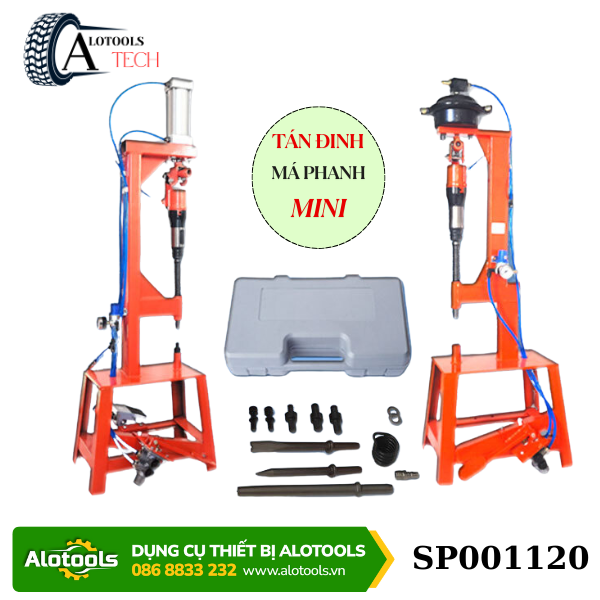

Máy đục rive má phanh khí nén kiểu đứng: thiết bị chuyên dùng để đục, thay rive má phanh ô tô tải, xe ben và xe khách một cách chính xác, nhanh chóng.

Máy đục rive má phanh khí nén kiểu đứng

Nếu bạn đang tìm giải pháp phục hồi phanh tang trống ô tô nhanh chóng, hiệu quả và tiết kiệm, các thiết bị từ Alotools là lựa chọn đáng cân nhắc cho gara và trung tâm sửa chữa chuyên nghiệp.

Quy trình kiểm tra và bảo dưỡng định kỳ phanh tang trống ô tô

Kiểm tra và bảo dưỡng phanh tang trống ô tô đúng kỹ thuật đòi hỏi chuẩn bị an toàn, dụng cụ phù hợp và tuân thủ quy trình từng bước. Tùy mức độ phức tạp, bạn có thể tự kiểm tra cơ bản tại nhà hoặc đến gara chuyên nghiệp.

Chuẩn bị an toàn và dụng cụ cơ bản trước khi kiểm tra phanh tang trống

Trước khi bắt đầu, hãy chèn bánh trước và sau để đảm bảo xe không di chuyển. Nâng xe bằng kích thủy lực đúng vị trí chịu tải, sau đó kê giá đỡ chắc chắn trước khi làm việc dưới gầm. Tắt máy và rút chìa khóa để tránh xe khởi động bất ngờ.

Dụng cụ cần thiết bao gồm kích nâng xe, giá đỡ an toàn, bộ cờ lê và tuýp các cỡ, bộ tô vít, kìm chuyên dụng tháo lò xo. Thiết bị hỗ trợ gồm đèn pin soi vào lòng trống, bình xịt dung dịch vệ sinh phanh chuyên dụng, khăn lau sạch và thước đo độ dày má phanh. Lưu ý chỉ nên kiểm tra cơ bản tại nhà, các hạng mục phức tạp như thay xi lanh, láng trống nên để gara chuyên nghiệp thực hiện.

Các bước kiểm tra và bảo dưỡng phanh tang trống ô tô tại gara và tại nhà

1. Nâng xe và tháo bánh để tiếp cận cụm phanh tang trống. Tháo trống phanh bằng cách tháo các ốc giữ, nếu trống bị kẹt chặt có thể dùng búa cao su gõ nhẹ xung quanh để nới lỏng. Quan sát tổng thể bên trong: kiểm tra bụi bẩn, dấu hiệu rò dầu, rỉ sét, tình trạng lò xo và guốc phanh.
2. Đo độ dày má phanh bằng thước chuyên dụng, so sánh với giới hạn cho phép của hãng xe. Nếu má phanh mỏng hơn 2 mm, cần thay ngay. Kiểm tra trống phanh xem có vết xước, rãnh sâu, biến dạng hay không, đo đường kính trong để phát hiện mòn không đều.
3. Vệ sinh lòng trống và mâm phanh bằng dung dịch chuyên dụng, không dùng khí nén thổi trực tiếp vì bụi má phanh có hại. Kiểm tra và bôi trơn các điểm tỳ, trục guốc, cơ cấu điều chỉnh bằng mỡ chịu nhiệt. Lắp lại trống phanh, căn chỉnh khe hở nếu cần thông qua cơ cấu adjuster.
4. Phân biệt rõ việc kiểm tra tại nhà chỉ giới hạn ở quan sát bề ngoài, đo độ dày má, vệ sinh đơn giản. Bảo dưỡng chuyên sâu tại gara bao gồm thay má, láng trống, thay xi lanh, xả khí hệ thống và kiểm tra toàn bộ đường ống dẫn.

So sánh giữa phanh tang trống và phanh đĩa, loại nào tốt hơn?

Phanh tang trống và phanh đĩa là hai loại phanh được sử dụng phổ biến trong ô tô. Cùng tham khảo bảng so sánh dưới đây:

Tiêu chí	Phanh tang trống	Phanh đĩa
Cấu tạo	Gồm trống phanh, guốc phanh, xi lanh phanh, lò xo hồi vị. Cấu trúc khép kín.	Gồm đĩa phanh, má phanh, piston, cùm phanh. Cấu trúc hở.
Nguyên lý hoạt động	Khi đạp phanh, guốc phanh ép vào mặt trong trống, tạo ma sát để dừng bánh xe.	Khi đạp phanh, piston ép má phanh kẹp chặt đĩa phanh, tạo ma sát để dừng bánh xe.
Trọng lượng	Nặng hơn, kích thước lớn	Nhẹ và gọn hơn
Hiệu quả lực phanh	Hiệu quả thấp hơn, dễ mất tác dụng khi phanh gấp hoặc ở tốc độ cao.	Hiệu quả cao, tản nhiệt tốt, ổn định hơn khi phanh liên tục.
Ứng dụng	Thường dùng ở bánh sau các dòng xe phổ thông, xe tải nhẹ.	Thường lắp ở bánh trước hoặc cả 4 bánh trên xe cao cấp, xe thể thao.
Chi phí sản xuất	Rẻ hơn, dễ sản xuất hàng loạt	Cao hơn, cần công nghệ chính xác hơn
Chi phí bảo dưỡng	Thấp, linh kiện dễ thay thế	Cao hơn, đặc biệt với đĩa phanh chất lượng cao
Tần suất bảo dưỡng	Cần bảo dưỡng thường xuyên hơn	Ít bảo dưỡng hơn, tuổi thọ má phanh thường dài hơn

Câu hỏi thường gặp về phanh tang trống ô tô

Phanh tang trống ô tô là gì và khác gì so với phanh guốc, phanh đùm?

Đây là các tên gọi khác nhau của cùng 1 cơ cấu drum brake, sử dụng trống phanh quay cùng bánh xe và guốc má phanh ép vào mặt trong trống để tạo lực phanh.

Phanh tay trên xe sử dụng phanh tang trống hoạt động như thế nào?

Phanh tay dùng cơ cấu cáp kéo cơ khí tác động trực tiếp lên guốc phanh. Khi kéo phanh tay, cáp căng ra đẩy guốc ép vào trống, giữ trống và bánh xe đứng yên ngay cả khi không có áp suất thủy lực.

Có đúng là phanh tang trống ô tô luôn kém an toàn hơn phanh đĩa?

Không hoàn toàn đúng. Trong điều kiện chạy phố tốc độ thấp, phanh tang trống vẫn đáp ứng đầy đủ yêu cầu an toàn nếu được thiết kế và bảo dưỡng đúng kỹ thuật.

Có cần thay má phanh tang trống ngay khi nghe tiếng rít nhẹ không?

Cần kiểm tra ngay khi nghe tiếng rít, có thể do bụi bẩn hoặc xước trống chứ chưa chắc má đã mòn hết. Không nên bỏ qua triệu chứng này nhưng cũng không nhất thiết phải thay má ngay nếu độ dày còn trong giới hạn cho phép.

Kết luận

Phanh tang trống ô tô là hệ thống phanh quan trọng, ảnh hưởng trực tiếp đến an toàn vận hành. Hiểu rõ cấu tạo, nguyên lý hoạt động, nhận biết dấu hiệu hư hỏng và thực hiện bảo dưỡng đúng kỹ thuật giúp kéo dài tuổi thọ và duy trì hiệu quả phanh tối ưu. Việc kiểm tra định kỳ mỗi 20.000 đến 30.000 km, kết hợp với thói quen lái xe đúng cách sẽ giúp hệ thống phanh hoạt động bền bỉ.
