Cách ép bạc đạn moay ơ bánh trước xe du lịch bằng máy ép thủy lực chống vỡ áo bi

Chiếc Vios đời 2018 chạy vào xưởng gầm gừ như máy cày mỗi khi qua mốc 50 km/h, nâng cầu lắc bánh trước thấy rơ một khoảng rõ rệt. Tháo ngỗng moay-ơ đặt lên bàn nguội, bạc đạn cũ đã cháy khô mỡ, rỗ hết mặt rãnh bi. Nhiều anh em thợ mới vào nghề hay sốt ruột lấy búa gõ trực tiếp hoặc kê căn lệch tâm khiến áo bi mới vừa chạm miệng ngỗng đã nứt toác. Muốn làm phẳng phiu, chuẩn xác từng dem mà không sợ đền tiền oan, anh em bắt buộc phải nắm vững quy trình ép bạc đạn moay ơ bánh trước bằng máy thủy lực và kê đệm đúng điểm tì.

Ép bạc đạn moay ơ bánh trước là gì và cấu tạo cụm ngỗng lái xe con

Ép bạc đạn moay ơ bánh trước là thao tác dùng áp lực tịnh tiến đều để tháo vòng bi cũ đã mòn rơ ra khỏi ngỗng moay-ơ (steering knuckle) và ép cụm vòng bi mới vào đúng vị trí làm việc. Trên các dòng xe con dẫn động cầu trước phổ biến hiện nay, moay-ơ bánh trước thường dùng bạc đạn thế hệ 1 (bi rời ép trực tiếp vào ngỗng) hoặc thế hệ 2 có tích hợp sẵn vành từ ABS ở nắp chắn bụi.

Cụm này gồm 4 chi tiết chịu tải chính ăn khớp chặt với nhau theo dạng lắp ghép có độ dôi:

• Ngỗng moay-ơ (Steering knuckle): Thân gang hoặc thép đúc giữ bạc đạn, liên kết với giảm xóc trước, rotuyn lái và càng A. Mặt trong ngỗng có rãnh gài phe hãm (snap ring) để cố định chiều sâu làm việc của áo ngoài bi.
• Vòng bi moay-ơ (Bạc đạn bánh trước): Gồm áo ngoài tiếp xúc mặt trong ngỗng, hai dãy bi côn hoặc bi cầu nằm trong rế, và hai nửa ca trong ăn khớp với cùi moay-ơ. Một đầu bạc đạn đời mới có dải cao su từ tính phục vụ cảm biến tốc độ ABS.
• Cùi moay-ơ (Wheel hub flange): Trục cốt có lỗ then hoa ăn khớp đầu láp ngoài và các bu lông tắc kê bắt la-zăng bánh xe. Cốt cùi moay-ơ ép chặt vào ca trong của vòng bi.
• Phe cài hãm bạc đạn: Vòng thép lò xo cài chặt vào rãnh ngỗng lái, ngăn vòng bi trượt dọc trục khi xe vào cua gắt.

Bảng thông số kỹ thuật và điểm tì chuẩn khi ép bạc đạn bánh trước

Điểm mấu chốt để không làm bể áo bi hay vỡ rế là lực ép thủy lực chỉ được truyền qua đúng chi tiết chịu lực tương ứng của từng công đoạn tháo lắp. Bảng thông số kỹ thuật bên dưới giúp anh em tra cứu nhanh kích thước bạc đạn, áp lực ép và vị trí kê căn cho các dòng xe con phổ biến:

Dòng xe con phổ biến	Mã bi / Kích thước tiêu chuẩn (d x D x B) mm	Lực ép danh định (Tấn)	Điểm tì khi ép bi vào ngỗng	Điểm tì khi ép cùi vào bi
Toyota Vios, Yaris (2014 – 2023)	DAC38700038 (38 x 70 x 38)	5 – 8	Chỉ tì mép ngoài ca bi (áo ngoài)	Kê đỡ sát mặt dưới ca trong bi
Hyundai Grand i10, Kia Morning	DAC35670037 (35 x 67 x 37)	4 – 6	Chỉ tì mép ngoài ca bi (áo ngoài)	Kê đỡ sát mặt dưới ca trong bi
Mazda 3, Mazda CX-5	DAC42800045 (42 x 80 x 45)	7 – 10	Chỉ tì mép ngoài ca bi (áo ngoài)	Kê đỡ sát mặt dưới ca trong bi
Ford Ranger, Everest 1 cầu trước	Bi côn đôi / DAC47880055	8 – 12	Chỉ tì mép ngoài ca bi (áo ngoài)	Kê đỡ sát mặt dưới ca trong bi
Kia Cerato, Hyundai Elantra	DAC42780040 (42 x 78 x 40)	6 – 9	Chỉ tì mép ngoài ca bi (áo ngoài)	Kê đỡ sát mặt dưới ca trong bi

Anh em cần ghi nhớ quy tắc bất di bất dịch: khi ép bi vào ngỗng lái thì chỉ tì lên áo ngoài, còn khi ép cốt cùi moay-ơ vào lỗ bi thì bắt buộc phải kê chống đỡ ngay mặt dưới của ca trong. Nếu làm sai quy tắc này, lực ép từ ty thủy lực sẽ truyền thẳng qua các viên bi làm méo rế, mẻ rãnh lăn và hỏng luôn bạc đạn mới ngay trên bàn ép.

Top 3 pan bệnh thường gặp khi ép bạc đạn moay ơ sai kỹ thuật

Thao tác ép bạc đạn tưởng chừng đơn giản nhưng chỉ cần căn lệch vài độ hoặc sơ ý không vệ sinh sạch bavia là xưởng phải trả giá bằng việc đền vật tư hoặc bảo hành mệt nghỉ.

Pan 1: Nứt vỡ áo bi hoặc xước lòng ngỗng moay-ơ do kê lệch tâm

Nguyên nhân bắt nguồn từ việc anh em tận dụng các cục sắt vụn, ống tuýp cũ không phẳng mặt để làm ống đệm. Khi ty đẩy hạ xuống, lực dồn về một bên mép khiến bạc đạn bị đi xéo vào miệng ngỗng. Thép của áo bi rất cứng nhưng giòn, khi bị chèn nghiêng quá giới hạn đàn hồi sẽ nứt toác kèm tiếng nổ đanh tai, đồng thời cày xước rãnh sâu bên trong ngỗng moay-ơ làm hỏng luôn cụm ngỗng lái.

Pan 2: Báo đèn lỗi ABS ngay sau khi vừa lắp xong cụm bánh

Nhiều anh em chưa kiểm tra kỹ đã vội ép bi vào, vô tình quay ngược mặt có dải từ ABS vào phía bên trong hoặc dùng ống tì đè bẹp nắp chắn bụi từ tính. Đầu cảm biến tốc độ bánh xe không quét được xung từ trường quay của bạc đạn, hộp điều khiển lập tức báo mã lỗi mạch cảm biến (C0200, C0205…). Bi đã ép lọt vào ngỗng và cài phe rồi thì không thể tháo ra quay ngược lại mà giữ nguyên vẹn được, bắt buộc phải bỏ bi đi thay quả khác.

Pan 3: Xe mới chạy vài chục cây số đã hú to và rơ lỏng cùi moay-ơ

Hiện tượng này xuất hiện khi ép cùi moay-ơ vào mà không kê đệm mặt dưới của ca trong. Toàn bộ tải trọng ép cả chục tấn lúc này đè trực tiếp lên rế bi và các viên bi con lăn, tạo vết hằn rỗ li ti trên đường chạy của ca trong và ca ngoài. Khi xe lăn bánh chịu tải trọng lớn, các vết rỗ này nhanh chóng vỡ vụn, phá hủy lớp mỡ bôi trơn khiến bánh xe rơ lắc dữ dội và phát ra tiếng hú chói tai.

Quy trình 5 bước ép bạc đạn moay ơ bánh trước chuẩn kỹ thuật xưởng

Để hoàn thiện một ca thay bi moay-ơ bánh trước êm ru, anh em thợ chuẩn bị mặt bằng sạch sẽ, kiểm tra gioăng phớt và thực hiện tuần tự qua 5 bước dưới đây:

Bước 1: Rút ngỗng moay-ơ ra khỏi xe bằng dụng cụ chuyên dùng

Nâng xe lên vị trí ngang ngực thợ, tháo bánh trước và treo cùm phanh cẩn thận vào lò xo giảm xóc. Dùng kìm nhổ chốt chẻ, tháo đai ốc đầu láp ngoài. Dùng dụng cụ tháo lắp chuyên dụng tháo ốc rotuyn lái và rotuyn trụ đứng càng A ra khỏi ngỗng. Anh em tuyệt đối không lấy búa đập tà đầu ren rotuyn làm hỏng bước ren của rotuyn gầm. Rút trục láp ngoài ra khỏi lỗ then hoa cùi moay-ơ, tháo tiếp hai ốc chân giảm xóc trước rồi đưa toàn bộ cụm ngỗng lái sang bàn thao tác.

Bước 2: Tách cùi moay-ơ và tháo phe cài rãnh ngỗng

Đặt ngỗng moay-ơ lên bệ đỡ chắc chắn, miệng cùi quay xuống dưới. Dùng khẩu tuýp hoặc khẩu tròn có đường kính bằng cốt cùi moay-ơ, đặt dưới đầu ty của máy ép thủy lực 20 tấn ép dứt khoát để đẩy cùi moay-ơ rơi ra ngoài. Lúc này, một nửa ca trong của bạc đạn cũ thường dính chặt trên cổ cùi moay-ơ. Anh em dùng cảo kẹp hai nửa kẹp chặt khe hở dưới ca bi rồi siết bulong ép lấy ca bi cũ ra gọn gàng. Quay lại cụm ngỗng, dùng kìm mở phe mũi nhọn bóp hai lỗ tai phe hãm và lấy phe cài ra khỏi ngỗng moay-ơ.

Bước 3: Ép đẩy bạc đạn cũ ra khỏi ngỗng moay-ơ

Lật ngỗng moay-ơ sao cho chiều tháo phe hướng xuống dưới lòng khuôn đỡ. Chọn căn đĩa tròn có đường kính ngoài nhỏ hơn miệng ngỗng khoảng 1 mm, kê sát vào mép áo bạc đạn cũ. Bơm tay gạt máy ép thủy lực 20 tấn đều nhịp, theo dõi đồng hồ áp lực tăng dần lên khoảng 5 đến 7 tấn cho đến khi nghe tiếng “tách” do liên kết rỉ sét bị phá vỡ. Tiếp tục bơm đều tay để đẩy toàn bộ xác bạc đạn cũ rơi xuống phía dưới. Vệ sinh sạch sẽ gỉ sét trong lòng ngỗng moay-ơ bằng giấy nhám mịn và lau sạch bavia.

Tiện công rà soát gầm bệ, nếu thấy các bạc lót cao su liên kết bị lão hóa, anh em nên kết hợp xử lý luôn. Kỹ thuật đưa các ống lót cao su vào càng chữ A cũng tương tự việc ép bạc đạn, anh em có thể xem thêm quy trình dùng máy ép thủy lực 20 tấn ép cao su càng A xe con để tránh làm vặn xoắn cao su.

Bước 4: Ép bạc đạn mới vào ngỗng moay-ơ đúng chiều ABS

Dùng thẻ từ thử ABS hoặc đưa mẩu kim loại nhỏ kiểm tra để xác định chính xác mặt từ tính của bạc đạn mới. Mặt có từ tính bắt buộc phải quay vào phía trong ngỗng (nơi đầu cảm biến ABS thò vào). Bôi một lớp mỡ bò mỏng đều khắp lòng ngỗng và mặt ngoài áo bi mới để trơn trượt êm.

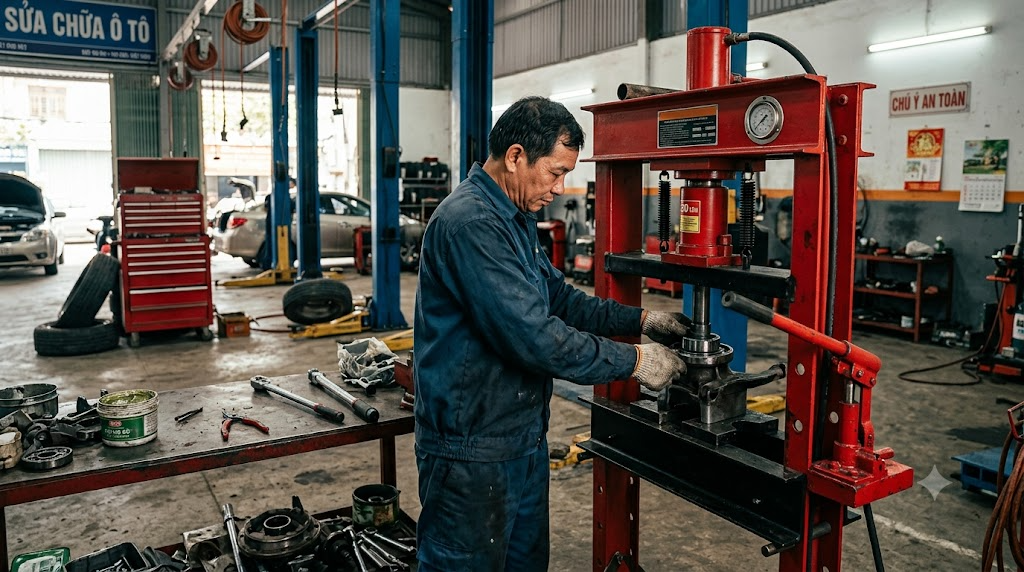

Đặt bạc đạn mới ngay ngắn, vuông góc trên miệng ngỗng. Lấy đĩa ép vừa khít với gờ ngoài của áo bi (không được chạm vào nắp cao su chắn bụi hay ca trong). Vận hành ty thủy lực hạ từ từ xuống tâm đĩa ép. Khi bắt đầu xuống, bơm nhấp từng tí một, quan sát kỹ khe hở xung quanh xem bạc đạn có đi thẳng đều không. Khi bạc đạn đã dẫn hướng chuẩn vào lòng ngỗng, bơm tiếp cho tới khi áo bi chạm sát gờ chặn dưới đáy ngỗng moay-ơ và kim đồng hồ áp nhích nhẹ. Nhả van hồi dầu, dùng kìm lắp phe cài mới vào rãnh ngỗng, nghe tiếng “tách” sập khít vào rãnh là chuẩn.

Bước 5: Ép cùi moay-ơ vào ca trong bạc đạn

Đây là bước quyết định độ bền của bạc đạn. Đặt cùi moay-ơ nằm trên đế máy ép, hướng mặt đĩa phanh xuống dưới. Đặt ngỗng moay-ơ đã có bạc đạn mới lên trên cốt cùi moay-ơ. Luồn một ống kê thép từ phía dưới ngỗng lên, tì cứng vào mặt đáy của ca trong bạc đạn. Tuyệt đối không để lực tì đè lên áo ngoài hay thân ngỗng. Căn chỉnh ty thủy lực thẳng tâm cốt cùi, ép đều lực đưa cùi moay-ơ ngập sâu hết hành trình cho tới khi tựa sát mặt ca bi. Quay thử cùi moay-ơ bằng tay: quay nhẹ nhàng, êm ái, không có cảm giác gợn sượng là đạt chuẩn.

Lưu ý khi làm việc và cách chọn thiết bị ép phù hợp cho xưởng

Để nâng cao năng suất và giữ an toàn lao động trong xưởng khi ép các cụm cơ khí nặng, anh em cần lưu ý những điểm thực tế sau:

• Không bao giờ dùng búa nện trực tiếp lên vòng bi: Cú gõ lệch của búa tạ tạo tải va đập cực lớn, dễ làm nứt vỡ kết cấu thép hợp kim của ca bi hoặc móp méo nắp chắn bụi làm chảy mỡ bôi trơn ra ngoài.
• Kiểm tra độ phẳng của bàn ép và đồ gá: Các tấm đệm chữ V và đĩa kê tròn phải được gia công phẳng mặt, chịu lực nén cao, không cong vênh để lực ép luôn phân bổ đều 360 độ xung quanh đường kính bạc đạn.
• Chọn đúng máy ép thủy lực cho xưởng xe con: Đối với gara sửa chữa gầm máy xe du lịch, một chiếc máy ép thủy lực khung chữ H cỡ 20 tấn có tích hợp đồng hồ áp lực và cơ cấu tời nâng hạ bàn ép là lựa chọn thực tế nhất, đủ sức xử lý êm từ bạc đạn bánh trước, cao su càng A cho tới các vòng bi trục số.
• Dùng lực siết tiêu chuẩn khi lắp lên xe: Khi lắp cụm ngỗng trở lại xe, đai ốc đầu láp ngoài bắt buộc phải dùng cần xiết lực 1/2 inch siết đúng dải lực quy định từ nhà sản xuất (thường 220 – 280 Nm tùy dòng xe). Nếu siết quá non, cụm moay-ơ bị rơ; siết quá căng vượt ngưỡng sẽ ép quá tải làm bó kẹt hai ca trong của bạc đạn.
• Làm sạch bu-lông và mặt bích bánh xe: Trước khi lắp bánh vào, dùng súng xiết bu lông 1/2 inch bắn gá đều các ốc tắc kê theo đường chéo chữ X, sau đó dùng cần lực siết chốt lại ở mức 105 – 120 Nm để mâm bánh xe áp sát đều phẳng vào cùi moay-ơ.

Câu hỏi thường gặp

Bạc đạn moay ơ bánh trước xe con đi bao nhiêu km thì phải thay?

Thông thường bạc đạn moay ơ bánh trước xe con có tuổi thọ từ 100.000 đến 150.000 km trong điều kiện đường sá bình thường. Tuy nhiên nếu xe hay chạy đường ngập nước, thường xuyên chở quá tải hoặc đi vào ổ gà gãy khúc ở tốc độ cao, vòng bi có thể bị lọt nước rỉ sét và rơ lỏng sớm từ mốc 70.000 km.

Làm sao phân biệt được mặt có vòng từ ABS trên bạc đạn moay ơ mới?

Anh em có thể dùng một chiếc thẻ kiểm tra từ tính chuyên dụng áp nhẹ lên hai mặt cao su chắn bụi của bạc đạn; mặt nào làm hiện các vạch sọc từ trường màu sẫm thì đó là mặt ABS. Cách đơn giản hơn tại xưởng là dùng một chiếc kẹp giấy hoặc ốc vít nhỏ rà nhẹ, mặt nào có lực hút nam châm giữ lấy ốc vít thì mặt đó chứa dải từ ABS và bắt buộc quay vào trong ngỗng lái.

Tại sao sau khi ép bạc đạn mới quay tay lại thấy hơi nặng hơn bình thường?

Bạc đạn mới xuất xưởng luôn chứa đầy mỡ bôi trơn chuyên dụng có độ nhớt cao và các phớt cao su làm kín còn khít chặt, nên khi quay bằng tay anh em sẽ thấy cảm giác đầm và hơi nặng nhẹ. Đây là trạng thái bình thường; miễn sao khi quay cùi moay-ơ thấy quay đều mượt, không bị sượng cục hay kẹt cứng từng chặng là cụm bi đạt tiêu chuẩn.

Có nên bôi mỡ bò vào rãnh lắp bi bên trong ngỗng moay-ơ trước khi ép không?

Anh em chỉ nên quét một lớp mỡ bò thật mỏng hoặc xịt một lớp dầu chống rỉ nhẹ lên lòng ngỗng để hỗ trợ quá trình ép trơn tru và ngăn gỉ sét ăn mòn sau này. Tuyệt đối không trét mỡ bò quá dày, vì khi ép bạc đạn vào sâu, mỡ thừa không thoát kịp sẽ bị nén lại tạo áp lực ngược đẩy phè phớt chắn bụi hoặc làm lệch vị trí đáy tiếp xúc của bạc đạn.
