Cẩm nang máy ép thủy lực gara ô tô con từ A đến Z

Nhiều anh em mới mở xưởng thường nghĩ đồ gầm xe du lịch cứ mang búa tạ ra phang hoặc chế vam ốc là xong, cho tới ngày ôm nguyên cụm ngỗng lái cong vênh hay làm mẻ áo bi moay-ơ đền cho khách thì mới thấm. Một chiếc máy ép thủy lực gara ô tô con đặt ngay ngắn ở góc xưởng không chỉ cứu anh em khỏi những phen toát mồ hôi đục đẽo bốc khói, mà còn là công cụ kiếm cơm bảo đảm từng mối ép bạc đạn cao su hay rô tuyn khít rịt, chuẩn xác đến từng ly. Bài cẩm nang này em đúc kết từ nhiều năm cày gầm xe con, giúp anh em nắm cặn kẽ cấu tạo, nguyên lý, cách tự xử lý pan bệnh tụt áp và kỹ thuật gá ép an toàn nhất.

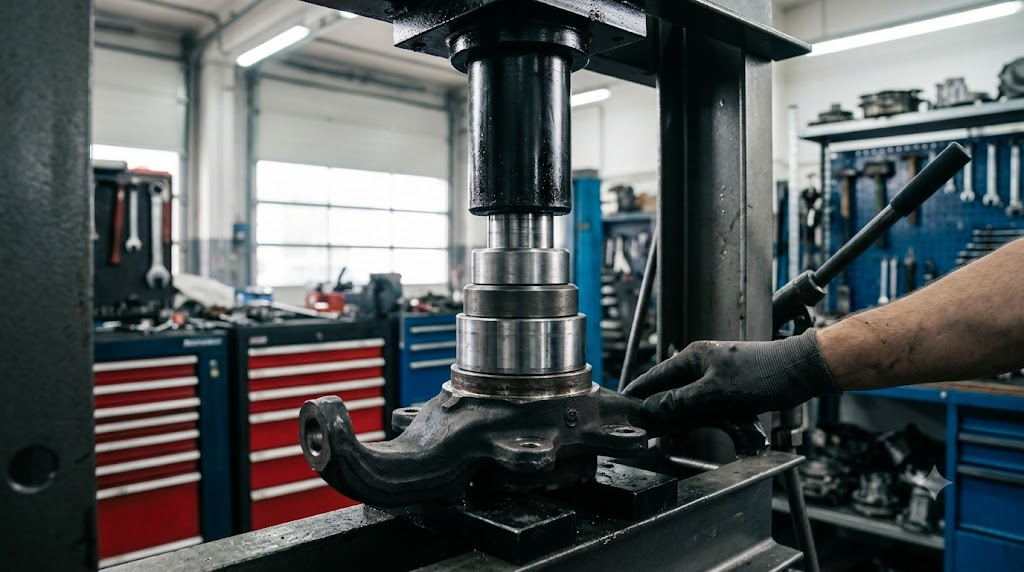

1. Máy ép thủy lực gara ô tô con là gì — thiết bị gầm sống còn của xưởng dịch vụ

Máy ép thủy lực gara ô tô con là thiết bị nâng đỡ và trợ lực cơ học chuyên dùng áp lực dầu để tạo ra lực nén tĩnh cực lớn từ 10 tấn đến 30 tấn, giúp tháo hoặc ép chặt các chi tiết cơ khí có mối lắp ghép độ dôi cao trên gầm xe du lịch. Thiết bị này biến sức kéo tay nhẹ nhàng hoặc nguồn khí nén áp lực thành lực ép thẳng hàng, triệt tiêu hoàn toàn rung chấn có hại.

Hệ thống treo và gầm xe du lịch từ 4 đến 7 chỗ sử dụng rất nhiều bạc đạn moay-ơ bánh trước, bạc lót cao su càng A và khớp rô tuyn trụ đứng. Các chi tiết này được nhà sản xuất ép chết vào ngỗng moay-ơ hoặc càng sắt với dung sai lắp ghép cực kỳ chặt chẽ nhằm chống rơ lắc khi xe phóng tốc độ cao trên đường trường.

Nếu không có chiếc máy này trong xưởng, thợ buộc phải dùng búa gõ táng trực tiếp hoặc hơ lửa đèn khò làm giãn nở kim loại. Cách làm thủ công đó làm cháy lớp cao su giảm chấn, non thép, biến dạng ngỗng lái và phá hủy hoàn toàn cảm biến phanh ABS gắn liền trên vòng bi. Chỉ cần lắp chi tiết lệch một vài zem, xe chạy ra đường sẽ sinh ra hiện tượng nhao lái, đảo bánh hoặc mòn vẹt lốp chỉ sau vài nghìn cây số.

2. Sơ đồ cấu tạo máy ép thủy lực gara ô tô con — chi tiết từng bộ phận

Cấu tạo của một bộ máy ép tiêu chuẩn phục vụ sửa chữa gầm xe con gồm có 5 cụm chi tiết cơ bản, liên kết chặt chẽ với nhau để chịu được tải trọng nén cực lớn.

Khung thân chữ H thép hộp

Bộ khung đỡ làm bằng thép dày chịu lực dầm chữ U hoặc thép tấm hộp hàn cố định hai bên hông tạo thành hình chữ H vững chãi. Chức năng chính của khung là ghìm toàn bộ phản lực ngược khi ty thủy lực nén xuống bàn ép. Khung yếu hoặc hàn dối sẽ bị biến dạng vặn xoắn sau vài lần ép tải nặng, dẫn đến đường kính ép bị xiên xẹo.

Bàn ép di động và chốt khóa định vị

Bàn ép gồm hai thanh thép hộp dày nằm ngang kẹp vào thân trụ, cho phép thợ nâng lên hoặc hạ xuống qua các lỗ đột xuyên tâm trên cột. Đi kèm bàn ép là hai chốt thép tôi cứng chống cắt và cặp đĩa đệm gá hình chữ V. Khi chốt bị cong hoặc đĩa đệm kê bấp bênh, chi tiết ép rất dễ bị văng bắn ra ngoài dưới áp lực cao.

Xylanh nén và ty ben thủy lực

Đây là cơ cấu chấp hành trực tiếp biến năng lượng thủy lực thành lực ép cơ học thẳng đứng. Ty ben thép mạ crom sáng bóng trượt tịnh tiến trong lòng xylanh kín, bên trong gắn phốt chặn dầu chịu nhiệt và lò xo hoàn lực kép kéo ty thụt về vị trí cũ sau khi xả van. Ty ben bị xước bề mặt sẽ cắn rách phốt khiến dầu phì ra thành tia.

Cụm bơm dầu tay kết hợp chân khí nén

Cơ cấu cấp nguồn gồm bình chứa dầu thủy lực gắn kèm piston bơm áp lực nhỏ. Bơm có thể điều khiển gạt bằng cần tay dài để điều chỉnh nhích từng milimét, hoặc đạp cóc hơi nối trực tiếp với bình nén để ép tự động nhanh chóng. Van xả áp bố trí ngay chân bơm để thợ hạ bàn ép tức thì khi hoàn tất việc.

Đồng hồ đo áp suất dầu chống rung

Mặt đồng hồ kim chứa dầu glycerin bảo vệ nằm ở đỉnh vòm khung, chia vạch tải trọng từ 0 đến 30 tấn hoặc đơn vị bar, psi. Đồng hồ giúp thợ biết chính xác lực ép đang tác động lên áo bi hay ngỗng càng để dừng lại đúng lúc, tránh ép quá tải làm nứt toác chi tiết nhôm đắt tiền của xe con đời mới.

3. Nguyên lý hoạt động của máy ép thủy lực

Nguyên lý hoạt động của thiết bị dựa trên định luật truyền áp suất tĩnh của chất lỏng kín do nhà bác học Pascal phát hiện, nôm na là tạo ra lực ép khuếch đại gấp hàng chục lần từ một diện tích tác động rất nhỏ.

Khi thợ gạt cần bơm tay hoặc đạp cóc dẫn nguồn hơi, piston bơm con đẩy một lượng dầu khoáng nhỏ qua van một chiều đi vào khoang kín của xylanh chính. Do tiết diện mặt cắt của ty ben lớn hơn piston bơm hàng chục lần, áp suất dầu tạo ra một lực đẩy tỷ lệ thuận cực lớn đẩy ty nén tịnh tiến xuống bàn ép cơ khí.

Dầu chảy liên tục vào khoang nén tạo ra hành trình ép tịnh tiến êm ái, ép đều đặn áo bi moay-ơ hay ống bạc cao su lọt vào ổ trục mà không hề tạo xung lực giật cục. Khi thao tác xong, thợ chỉ cần vặn nhẹ van xả áp ngược chiều kim đồng hồ, van hồi mở ra cho phép dầu từ xylanh tràn ngược về bình chứa dưới sức kéo đàn hồi của cặp lò xo đôi treo hai bên thành máy.

4. Bảng tra nhanh: Triệu chứng sự cố gá ép, nguyên nhân và cách xử lý

Dưới đây là bảng tổng hợp các pan bệnh thực tế anh em thợ hay gặp khi đưa đồ gầm xe du lịch lên bàn ép:

Triệu chứng sự cố	Nguyên nhân cốt lõi	Cách kiểm tra thực tế	Hướng xử lý dứt điểm
Bạc cao su càng A bị rách vành	Khuôn ép đè trực tiếp lên mép cao su mềm	Soi dấu vết tỳ đè ở vành ngoài	Dùng cữ ép tỳ đúng vào viền vỏ sắt
Áo bi moay-ơ nứt toác làm đôi	Kê đặt ngỗng moay-ơ bị xiên lệch góc	Đặt thước góc kiểm tra độ nghiêng	Rà phẳng đĩa đệm, kê chân cân bằng
Bơm mỏi tay mà ty ben không xuống	Dầu thủy lực thiếu hoặc kẹt bọt khí	Kéo ty lên ngó mức dầu trong bình	Châm dầu số 46 và xả e đường ống
Gạt hết cỡ lực chỉ đạt 5-7 tấn	Hở viên bi van điều áp chân bơm	Quan sát kim đồng hồ áp bị tụt lùi	Tháo vệ sinh lò xo và viên bi cao áp
Rô tuyn bung nắp nhựa chụp bụi	Dùng đầu nén phẳng đè lên chụp mỡ	Kiểm tra biến dạng miệng cao su	Thay đầu gá khoét lỗ chén chống tỳ
Dầu rỉ loang quanh cổ ty ben	Rách phốt chặn bụi hoặc xước ty mạ	Lấy giẻ lau sạch rồi bơm ép nhìn vết	Thay bộ sin phốt gạt dầu chịu áp
Bàn ép rung giật phát tiếng rít	Thiếu mỡ trượt ở hai trụ đứng khung H	Nhìn vệt cọ sát kim loại trên thân máy	Vệ sinh phoi sắt và bôi trơn rãnh trượt
Ty ben không tự hồi về đỉnh	Lò xo kéo hoàn lực bị nhão hoặc gãy	Mở van xả mà ty ben nằm trơ ra	Thay cặp lò xo kéo chuyên dụng mới

5. Ép bạc cao su càng A xe con — kỹ thuật chống méo bạc rách cao su

Ép bạc cao su càng A xe con đòi hỏi sự chuẩn xác tuyệt đối vì phần lớn càng A xe du lịch hiện đại dùng hợp kim nhôm đúc hoặc thép dập mỏng rất nhạy cảm với lực ép lệch tâm. Khi cao su bị rách viền hoặc méo ống lót kim loại bên trong, gầm xe sẽ phát ra tiếng lục cục khó chịu mỗi khi đi qua ổ gà gờ giảm tốc.

Trước khi đưa lên máy, thợ cần bôi một lớp xà phòng loãng hoặc mỡ trung tính vào lòng mắt càng để giảm ma sát trượt. Đặt tấm đệm gá chuyên dụng phía dưới sao cho phần bụng cao su thò ra tự do, cấm tuyệt đối để cao su chạm sát mặt thép đệm. Sử dụng đúng đầu vam có đường kính bằng đường kính ngoài của vành kim loại bạc đạn, nhấn từ từ cho tới khi gờ chặn khít mép ngỗng càng.

Quy trình tháo lắp từng bước em viết riêng trong bài Dùng máy ép thủy lực 20 tấn ép cao su càng A xe con không lo méo bạc rách cao su.

6. Ép bạc đạn moay-ơ bánh trước xe du lịch — chống vỡ áo bi và đứt vòng từ ABS

Bạc đạn moay-ơ bánh trước trên các dòng xe du lịch như Vios, Accent, Morning hay Cerato thường tích hợp sẵn dải từ cảm biến ABS ở một mặt bên của áo bi. Sai sót phổ biến nhất là thợ kê lực đè nhầm lên vòng ca trong hoặc ép ngược mặt từ khiến đèn báo lỗi ABS nổi vàng rực trên bảng taplo sau khi hạ xe thử tải.

Để đảm bảo ổ bi vận hành trơn tru, vòng nén của bộ gá phải tỳ lực trực tiếp 100% vào vòng ca ngoài kim loại của bạc đạn. Tuyệt đối không để đầu nén tỳ vào ca trong vì lực ép chéo sẽ làm vỡ rế bi tròn bên trong ngay lập tức. Sau khi bi lọt khít đáy ngỗng moay-ơ, lắp phe gài chắc chắn rồi mới tiến hành nén cùi moay-ơ vào tâm trong.

Kỹ thuật định vị mặt từ và cữ gá chống vỡ bi em đã chia sẻ rất kỹ ở bài Cách ép bạc đạn moay ơ bánh trước xe du lịch bằng máy ép thủy lực chống vỡ áo bi.

7. Tháo lắp rô tuyn trụ đứng kẹt cứng — phương pháp gá khuôn an toàn

Rô tuyn trụ đứng và rô tuyn càng A xe con sau nhiều năm chui gầm ngập nước mưa rất dễ bị rỉ sét ăn cháy chết cứng vào lỗ côn ngỗng moay-ơ. Nhiều thợ cầm búa gõ táng vào ngỗng nhôm làm toét ren đầu ốc hoặc nứt tai ngỗng cực kỳ nguy hiểm cho chủ xe khi phóng tốc độ cao.

Giải pháp an toàn là đưa ngỗng moay-ơ lên bệ máy ép, kê đế gá khoét lỗ rỗng ở phía dưới để thân rô tuyn tịnh tiến rơi tự do ra ngoài. Phía trên đầu ren rô tuyn, dùng đai ốc xỏ trả một nửa ren hoặc chén ép vòm che để đầu ty thủy lực không tỳ trực tiếp làm toét đầu trục ren côn. Lực ép đều đặn từ trên xuống sẽ đẩy bay khớp nối ra mà không làm tổn thương cụm treo.

Chi tiết cách chọn đầu nén và chén hứng cho từng cỡ xe anh em xem tại bài Tháo lắp rô tuyn trụ đứng kẹt cứng bằng đầu gá khuôn máy ép thủy lực an toàn.

8. Bắt bệnh máy ép thủy lực tụt áp xì dầu — hướng dẫn châm dầu và phục hồi

Sau thời gian dài cày ải trong xưởng, máy ép thường gặp hiện tượng bơm căng tải nhưng kim đồng hồ áp suất tụt dần đều hoặc ty ben tự động lùi bước làm gián đoạn công việc của anh em. Nguyên nhân chủ yếu xuất phát từ cặn bẩn bám dính làm hở van một chiều hoặc rách phốt sin chặn dầu cao áp trong lòng piston.

Anh em cần định kỳ tháo cốc lọc, súc rửa sạch cặn phoi sắt bám trong khoang bơm và thay dầu thủy lực độ nhớt 46 hoặc 68 đạt chuẩn. Khi thay dầu mới, bắt buộc phải thực hiện thao tác xả bọt khí (xả e) bằng cách mở van hồi dầu, bơm nhấp nháy cần gạt liên tục 15-20 lần để tống sạch không khí đọng trong đường ống xilanh ra ngoài.

Các bước tháo thay sin phốt và cách chọn dầu thủy lực chuẩn xưởng em đã hướng dẫn tại bài Bắt bệnh máy ép thủy lực bị tụt áp xì dầu ty ben và cách châm dầu thủy lực chuẩn.

9. Lịch bảo dưỡng định kỳ máy ép thủy lực gara ô tô con

Bảo dưỡng máy ép thủy lực định kỳ giúp thiết bị hoạt động êm ái, ngăn ngừa nguy cơ nổ ống tuy-ô hoặc văng bắn chi tiết cơ khí khi đang chịu tải cao.

Hạng mục bảo dưỡng	Chu kỳ thực hiện	Nội dung công việc cần làm
Vệ sinh rãnh trượt và thân máy	Hàng ngày sau ca làm	Dùng giẻ lau sạch bụi đất, phoi kim loại và dầu mỡ bám trên trụ
Bôi trơn bề mặt ty ben	Hàng tuần	Quét một lớp dầu khoáng mỏng lên ty mạ crom chống oxy hóa rỗ mặt
Kiểm tra xiết ốc khung chữ H	Hàng tháng	Xiết chặt lại bu-lông chân đế, thanh dầm ngang chống xô lệch
Kiểm tra mức dầu thủy lực	1 tháng một lần	Rút que thăm dầu ở cụm bơm, giữ mức dầu ở vạch quy định của bình
Thay mới toàn bộ dầu thủy lực	6 – 12 tháng	Xả sạch dầu cũ, súc rửa bình cặn và châm dầu thủy lực ISO VG 46
Bảo dưỡng cốc van khí nén	3 tháng một lần	Vệ sinh quả lọc, gắn thêm cụm lọc tách nước và bộ châm dầu bảo vệ buồng bơm hơi

10. Thiết bị gá ép cần có theo quy mô gara ô tô con

Tùy theo diện tích mặt bằng xưởng và lượng xe du lịch ra vào bảo dưỡng mỗi ngày, anh em có thể trang bị danh mục máy móc đồ nghề theo bảng cấu hình tham khảo dưới đây:

Quy mô xưởng	Cấu hình máy ép chính	Trang bị phụ trợ và gá ép đi kèm
Tổ thợ gầm máy lưu động / xưởng nhỏ	Máy ép thủy lực 12 tấn dùng bơm tay để bàn	Bộ cốc ép cao su càng A đa năng 24 chi tiết, cờ lê lực, búa cao su
Gara tổng hợp dịch vụ vừa (2 – 4 khoang)	Máy ép thủy lực 20 tấn có trợ lực chân khí nén	Bộ bát ép bạc đạn moay-ơ đĩa tròn, đĩa V định vị, ê tô bàn nguội
Xưởng sửa chữa chuyên gầm lốp lớn	Máy ép thủy lực 30 tấn tích hợp bàn trượt ngang	Trọn bộ dưỡng gá ngỗng lái nhôm, cảo đĩa cơ khí, tủ đồ nghề sửa gầm

11. Những sai lầm thợ hay mắc khi dùng máy ép thủy lực

Thiết bị tạo ra áp lực hàng chục tấn nên chỉ cần một phút lơ là hoặc làm ẩu là có thể làm hỏng cụm phụ tùng tiền triệu, thậm chí gây chấn thương cho chính người đứng máy.

Kê đĩa đệm bấp bênh và ép chi tiết lệch tâm

Nhiều anh em thợ mới tiện tay nhặt mẩu sắt vụn hoặc vòng bi cũ vứt dưới sàn để chêm kê dưới bàn ép. Khi ty thủy lực tỳ lực xuống vài tấn, miếng sắt kê nghiêng sẽ bị trượt điểm tỳ bắn văng ra như đạn ghém cực kỳ nguy hiểm. Luôn luôn kiểm tra tâm nén thẳng trục 90 độ trước khi bơm căng tay.

Ép nhầm hướng côn của rô tuyn trụ

Lỗ ngỗng moay-ơ bắt rô tuyn thường có độ côn thuôn một chiều. Việc không quan sát kỹ chiều rút mà cứ cắm đầu cắm cổ kéo tay công ép ngược hướng sẽ xé toác tai ngỗng lái nhôm ngay lập tức. Hãy lấy bàn chải sắt đánh sạch rỉ sét và nhìn rõ mép côn lớn nhỏ trước khi đưa vào khuôn.

Dùng máy ép làm biến dạng ngỗng moay-ơ nhôm đời mới

Các dòng xe châu Âu hay xe điện hiện đại trang bị cụm càng nhôm đúc nguyên khối chịu uốn rất kém. Nếu anh em dùng đầu nén thép nhọn đè trực tiếp lên thân càng thay vì dùng bộ bát ôm trọn chu vi ngoài, ngỗng nhôm sẽ bị lõm móp hoặc rạn nứt chân ngầm, tạo ra mối nguy hiểm rình rập khi khách chạy tốc độ cao.

Câu hỏi thường gặp

Máy ép thủy lực dùng cho gara ô tô con nên chọn loại bao nhiêu tấn?

Anh em sửa xe du lịch từ 4 đến 7 chỗ nên đầu tư máy ép thủy lực loại 20 tấn là vừa vặn nhất. Lực nén 20 tấn đủ khỏe để tháo toàn bộ bạc đạn moay-ơ bánh trước gỉ sét và cao su càng A mà không sợ cong khung máy hay quá tải bơm.

Nên chọn máy ép bơm tay hay máy ép có bơm chân khí nén?

Nếu điều kiện tài chính cho phép, anh em nên chọn dòng máy tích hợp cả cần gạt tay và cóc đạp khí nén. Bơm khí nén giúp đưa ty ben tiếp cận chi tiết nhanh chóng đỡ mỏi tay, sau đó dùng cần tay nhích từng nấc nhẹ để kiểm soát độ đồng tâm chính xác nhất.

Tại sao bạc cao su càng A ép vào hay bị méo và lệch gờ?

Nguyên nhân là do anh em chọn cốc ép có đường kính sai lệch, tỳ trực tiếp vào lõi sắt giữa hoặc vành cao su non thay vì tỳ vào gờ vỏ kim loại ngoài cùng. Ngoài ra, việc quên vệ sinh cạo rỉ sét và không quét mỡ trượt lòng càng cũng làm bạc bị xéo hướng khi trượt vào.

Bao lâu thì cần thay dầu thủy lực mới cho máy ép xưởng?

Thời gian thay dầu lý tưởng là từ 6 tháng đến 1 năm tùy theo tần suất sử dụng nhiều hay ít của xưởng. Nếu thấy dầu trong bình chuyển sang màu đục sữa, có nhiều cặn phoi đen hoặc bơm bị tụt áp liên tục thì anh em cần súc xả và châm dầu nhớt 46 mới ngay.

Có thể dùng máy ép thủy lực để nắn dầm hay càng A bị cong sau tai nạn không?

Tuyệt đối không nên dùng máy nắn lại càng A nhôm hoặc sắt dập hộp đã bị vặn xoắn do tai nạn. Càng xe con bị uốn cong đã mất hoàn toàn tính liên kết chịu lực đàn hồi của kim loại, nếu cố ép thẳng lại xe chạy rất dễ bị gãy gập bất thình lình khi phanh gấp.

Tại sao ty ben máy ép khi xả van không tự thụt hết về phía trên?

Hiện tượng này thường do cặp lò xo kéo hoàn lực hai bên bị dão sau nhiều năm làm việc, hoặc ty ben bị khô dầu, bám phoi sắt rít gioăng phốt. Anh em chỉ cần vệ sinh sạch ty ben, xịt một chút dầu bôi trơn rãnh dẫn hướng và thay đôi lò xo kéo mới là máy lại thụt mượt mà.

Ép bạc đạn moay-ơ bánh trước có cần thiết phải dùng dưỡng gá chuyên dụng không?

Rất cần thiết vì chén gá chuyên dụng giúp phân bổ lực ép đều lên chu vi vỏ ngoài ổ bi mà không đè vào rế bi hay vòng đọc xung ABS. Nếu dùng các đầu nén chế chắp vá, anh em rất dễ làm mẻ áo bi, hỏng cảm biến tốc độ bánh xe hoặc kẹt rơ bi sớm.

Áp suất khí nén cấp cho đầu bơm phụ của máy ép cần bao nhiêu bar?

Hầu hết cụm bơm hơi trợ lực của máy ép gầm xe con yêu cầu nguồn cấp khí nén ổn định từ 6 bar đến 8 bar. Để đầu nén hoạt động bền bỉ, anh em nên trang bị đường ống hơi khô ráo được kết nối trực tiếp qua bộ máy nén khí piston chuyên dụng của xưởng.
