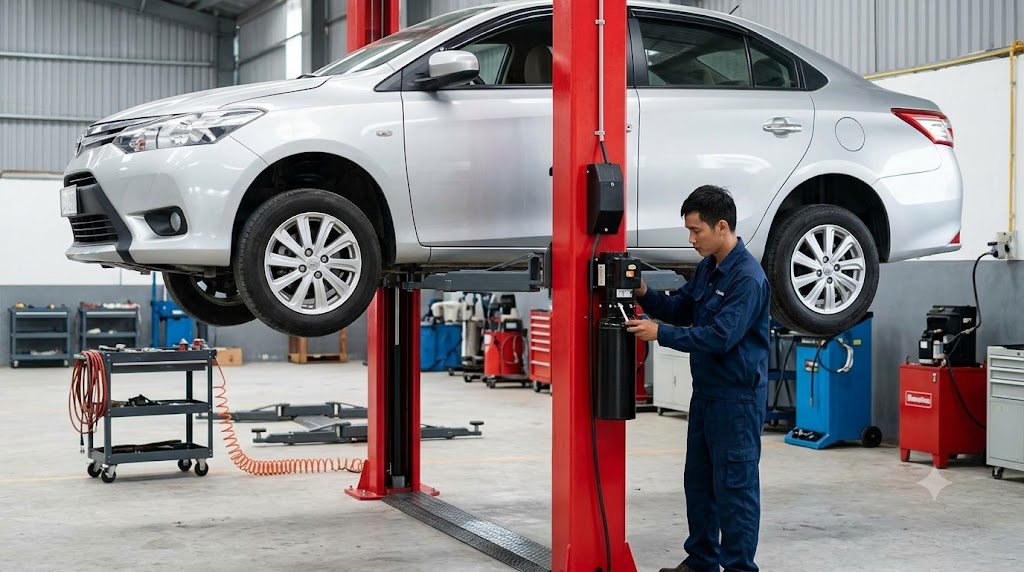

Cầu nâng di động một trụ: Cách trị tụt áp khóa an toàn

Nhiều xưởng diện tích hẹp đưa con xe sedan vào khoang gầm, kéo chiếc cầu nâng di động một trụ ra định bụng bốc xe lên để làm phanh làm lốp, nhưng vừa bấm nút nâng dứt tay thì ty ben bắt đầu trôi tụt từ từ. Nguy hiểm hơn là tiếng cóc cơ khí không nghe “cạch cạch” vào cữ khóa mà lửng lơ ở lưng chừng cột, thợ đứng dưới nhìn xe nhấp nhổm mà thót tim không dám thò đầu chui gầm. Sự cố tụt áp và kẹt khóa an toàn trên dòng trụ di động không hiếm gặp, chỉ cần nắm đúng mạch thủy lực và cụm cóc hãm là anh em tự xử lý êm ngay tại chỗ.

Xem thêm bài tổng quan cả hệ thống: Cẩm nang chọn mua cầu nâng ô tô con theo xưởng và móng.

Nội dung chính của bài viết

Mục lục bài viết

Cầu nâng di động một trụ là gì và cơ cấu khóa an toàn

Cầu nâng di động một trụ là thiết bị nâng hạ thủy lực xe du lịch sử dụng một cột trụ chịu tải đơn tích hợp bánh xe kéo đẩy di động, cho phép đưa xe lên cao từ 1,2m đến 1,8m mà không cần khoan cấy bu lông cố định xuống nền xưởng.

Khác với các dòng cầu nâng 2 trụ cổng trên và cổng dưới dùng hai thanh dẫn hướng song song cân bằng bằng cáp, mẫu trụ di động dồn toàn bộ mô-men uốn và trọng lượng xe vào một bên dầm đứng. Cấu tạo cơ bản gồm 4 phần chính:

Thân trụ thép dập chịu lực gắn kèm hệ thống bánh xe PU di chuyển và tay kéo kiểu xe nâng tay pallet.
Bộ nguồn thủy lực gồm mô-tơ điện, bơm bánh răng, bình dầu thủy lực 10 lít và cụm van xả, van một chiều.
Xy-lanh thủy lực đặt chìm trong trụ, truyền lực trực tiếp qua hệ thống xích tải đôi kéo bàn đỡ trượt.
Thanh răng khóa cơ khí (cóc hãm an toàn) chạy dọc sườn cột trụ kết hợp chốt hãm tự động ăn khớp theo từng nấc nâng.

Bảng tra cứu áp suất và thông số tụt áp cho phép

Áp suất làm việc của bộ nguồn thủy lực trên trụ di động thường dao động trong ngưỡng 160–180 bar tùy theo tải trọng nâng danh định của xe con.

Thông số kiểm tra	Giá trị tiêu chuẩn	Ngưỡng cảnh báo sự cố	Hậu quả nếu để lâu
Áp suất bơm thủy lực	160 – 180 bar	Dưới 130 bar	Không bốc nổi xe sedan nặng, mô-tơ gầm gừ sôi dầu
Độ tụt ty ben tự do	0 mm (khi đã sập cóc)	Trôi trên 5 mm / 10 phút	Gây vặn xoắn cánh tay đòn, mất thăng bằng trọng tâm
Hành trình ăn khớp cóc khóa	Ngậm sâu 100% rãnh răng	Ngậm dưới 2/3 bản răng	Trượt cóc tải, rơi tự do khi đường ống bục vỡ
Độ nhớt dầu thủy lực	ISO VG 32 hoặc VG 46	Dầu đen xỉn, nổi bọt trắng	Kẹt xi-lanh, xước nòng ty ben, mòn bơm bánh răng

Top 3 pan bệnh tụt áp khóa an toàn cầu nâng thường gặp

Sự cố nâng hạ ở xưởng thường gom lại ở ba nguồn chính: rò rỉ áp suất kín, kẹt cơ khí chốt hãm và xẹp bọt khí dầu bơm.

Pan 1: Hạ tay khỏi nút bấm là cầu trôi tụt, không gài được cóc

Khi nhả nút nâng, dầu thủy lực không giữ lại được trong khoang xy-lanh mà luồn qua khe hở chảy ngược về bình chứa. Nguyên nhân tới 80% là hạt mạt sắt hoặc cặn bẩn bám dính vào mặt côn của van một chiều và van xả hạ cầu, khiến bi sắt không đóng kín bệ van. Dầu hồi tự do làm càng nâng hạ dần xuống trước khi vấu cóc kịp tì vào mặt bậc thanh răng tiếp theo.

Pan 2: Cóc cơ khí kẹt lơ lửng, cọc cạch một bên hoặc không bung ngàm

Lò xo phản hồi của cóc an toàn sau nhiều tháng cày ải bị giãn, yếu hoặc dính mỡ bụi két cứng khiến ngàm khóa không tự bung hết biên độ. Nguy hiểm nhất là khi nâng lên, ngàm chỉ cà nhẹ vào đầu răng chứ không lọt trọn vào hốc giữ, gặp rung lắc mạnh khi thợ siết ốc gầm là văng ngàm gây nguy cơ sập đột ngột.

Pan 3: Ty ben giật cục, cầu nâng tự hạ vài phân rồi mới đứng khựng

Hiện tượng này hay xuất hiện sau khi xưởng vừa thay dầu mới hoặc để cạn dầu trong bình bơm khiến bọt khí chui vào ruột xy-lanh (xẹp áp do dính e khí). Không khí có tính đàn hồi cao bị nén lại dưới tải trọng của xe, khi ngắt bơm không khí co lại làm ty ben tụt thụt sâu một đoạn ngắn rồi mới khóa cứng, tạo cảm giác hẫng rất nguy hiểm.

Quy trình xử lý dứt điểm tụt áp và căn chỉnh chốt an toàn

Trước khi bắt tay can thiệp vào hệ thống áp lực cao, anh em phải dùng cầu nâng ô tô hạ hẳn cánh tay đòn về sát sàn hoặc kê đỡ cơ khí phụ trợ chắc chắn để xả hết tải trọng.

Bước 1: Vệ sinh cụm van một chiều và van xả áp hạ cầu

Tháo cuộn hút van điện từ (nếu là mở khóa điện) hoặc núm vặn xả tay trên bộ nguồn thủy lực. Rút ruột van, lấy lò xo và viên bi thép ra rửa sạch trong xăng thơm. Dùng nguồn khí từ máy nén khí thổi sạch hoàn toàn phôi kim loại và cặn bám trong hốc ren, kiểm tra bề mặt côn bi xem có vết xước sâu hay không trước khi ráp lại.

Bước 2: Xả e khí và kiểm tra độ kín buồng xy-lanh

Nâng cầu không tải lên điểm cao nhất, nới lỏng ốc xả gió trên đỉnh đầu xy-lanh cho đến khi dầu trào ra thành dòng trong vắt không còn sủi bọt tăm thì siết chặt lại. Kiểm tra phớt chặn dầu ở cổ ty ben xem có hiện tượng xì nhớt ướt đẫm hay không; nếu phớt chai cứng thì phải thay sin phớt chịu áp mới.

Bước 3: Tẩy rửa bôi trơn và tăng chỉnh lò xo cóc hãm

Dùng dung dịch tẩy rửa xịt sạch mảng bùn đất két quanh trục quay cóc an toàn. Dùng súng bơm mỡ tra mỡ bò chịu cực áp vào ắc xoay của chốt hãm, kiểm tra lực căng lò xo hồi vị. Kéo thử chốt bằng tay xem ngàm có bật tách dứt khoát vào rãnh then của thanh răng hay không.

Bước 4: Thử tải thực tế và cân chỉnh độ ăn khớp

Đưa xe lên cao từng nấc 20cm rồi buông nút bấm để kiểm tra hành trình ngậm của răng khóa. Sau đó ấn nút xả hạ để toàn bộ khối lượng xe tì chắc chắn lên thanh răng khóa an toàn, triệt tiêu hoàn toàn áp lực đè lên ty ben dầu.

Lưu ý an toàn khi vận hành và chọn đồ nghề hỗ trợ gầm

Làm việc dưới bụng xe luôn tiềm ẩn rủi ro cao nếu thợ chủ quan bỏ qua nguyên tắc kê chặn kép.

Tuyệt đối không bao giờ chui gầm làm việc khi xe mới chỉ nâng bằng áp lực dầu mà chưa hạ cho cóc cơ khí ăn khớp hoàn toàn vào rãnh thanh răng. Ngoài ra, mặt sàn xưởng để chạy dòng trụ di động phải là nền bê tông mác 250 trở lên, bề mặt phẳng nhẵn, không có độ dốc để tránh xe bị vặn nghiêng gây lệch tải trọng tâm.

Khi cần tháo giảm xóc hay hạ càng dưới gầm trên cầu một trụ, chấn động gõ búa có thể làm rung lắc xe, vì vậy anh em nên chuẩn bị sẵn phụ kiện gá khóa và liên kết giảm chấn. Có thể tham khảo thêm bài viết kỹ thuật kẹp cảo lò xo phuộc nhún an toàn để tránh tình trạng văng bung lò xo khi thao tác trên cao.

Trong các ca làm việc nặng cần tháo dỡ cụm tổng thành lớn dưới gầm, việc kết hợp dụng cụ sửa chữa gầm xe chuẩn chỉ sẽ giúp giảm thiểu tối đa sức lực và bảo vệ trang thiết bị xưởng vận hành bền bỉ.

Mỗi khi hạ máy hay xử lý đường truyền động phức tạp, anh em hãy dùng thêm kích nâng hộp số để đỡ cụm truyền lực từ dưới bụng xe, giữ cho thân xe cân bằng tuyệt đối trên cánh tay đòn của cầu nâng.

Xưởng đang thiếu món nào trong bài, anh em ghé cửa hàng Alotools xem đủ các dòng máy.

Câu hỏi thường gặp

Cầu nâng di động một trụ bị tụt vài phân rồi dừng có làm việc tiếp được không?

Hiện tượng này là do xy-lanh bị e khí hoặc cóc chưa hạ trúng cữ răng đón gầm. Anh em phải hạ tải ngay, xả hết gió trong đường dầu thủy lực và ép cho cóc ngậm chặt vào bậc răng cơ khí mới được chui vào gầm thao tác.

Nền xưởng mỏng bao nhiêu cm thì không dùng được loại cầu nâng này?

Nền bê tông dày dưới 15cm hoặc nền gạch men lót cát xốp tuyệt đối không nên dùng dòng trụ di động. Trọng lượng xe cộng thiết bị dồn lên tiết diện bánh xe sắt nhỏ rất dễ làm lún vỡ mặt sàn, dẫn tới lật nghiêng xe.

Bao lâu xưởng cần thay dầu thủy lực cho bộ nguồn cầu nâng?

Định kỳ từ 12 đến 18 tháng anh em nên xả sạch đáy bình và châm dầu thủy lực ISO VG 46 mới một lần. Dầu cũ biến chất dính mạt ma sát là nguyên nhân số một làm kẹt van xả, hỏng phớt ty ben và gây tụt áp thường xuyên.

Cóc khóa an toàn không bung tự động có chế thêm lò xo ngoài được không?

Anh em có thể thay thế lò xo kéo cùng bước ren chịu lực hoặc làm vệ sinh sạch ắc xoay bị bó kẹt mỡ. Tuyệt đối không tự ý cắt bỏ hay chêm nêm làm mất tác dụng tự nhảy khóa an toàn của cơ cấu nguyên bản.
