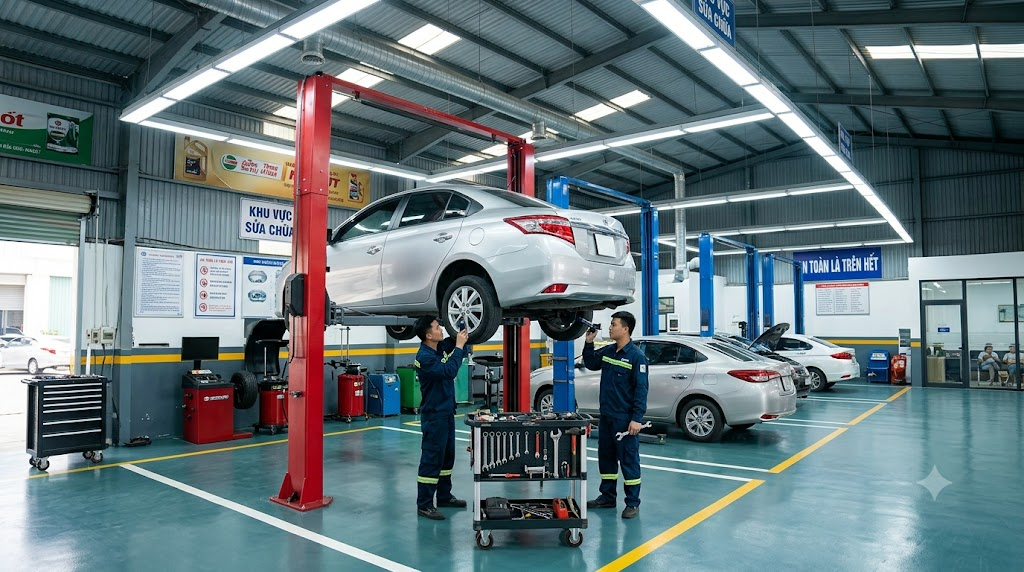

Cẩm nang chọn mua cầu nâng ô tô con theo xưởng và móng

Sáng sớm bước vào xưởng, chiếc sedan 4 chỗ vừa chui lọt qua cửa cuốn thì đuôi xe đã chạm sát mép bàn nguội. Thợ phụ loay hoay lách người kéo dây hơi cũng vướng, kích đội đưa vào thì cấn lườn gầm. Đầu tư một bộ cầu nâng ô tô con là việc hệ trọng nhất đời mở xưởng, tốn cả trăm triệu nhưng lắm anh em chỉ chăm chăm nhìn giá bán mà quên đo chiều cao giọt tranh hay kiểm tra mác bê tông sàn. Mua nhầm một chiếc trụ quá cao đội trúng xà gồ, hoặc cắm bu lông nở vào nền cát mỏng làm nứt toác chân trụ thì xem như ôm hận cả năm, vừa gián đoạn việc sửa xe vừa nơm nớp lo tai nạn sập cầu. Bài viết này tôi đúc rút từ hàng chục năm đứng xưởng, giúp anh em tính toán chính xác từ diện tích, chiều cao thông thủy, tiêu chuẩn kết cấu móng bê tông đến việc chọn đúng kiểu thiết bị theo đúng mặt bằng thực tế.

Nội dung chính của bài viết

Mục lục bài viết

Cầu nâng ô tô con là gì — hệ thống này làm việc gì trên xe, hỏng thì mất gì

Cầu nâng ô tô con là thiết bị nâng hạ chuyên dụng dùng cơ cấu thủy lực kết hợp cáp cân bằng cơ khí để đưa các dòng xe du lịch từ 4 đến 9 chỗ (sedan, hatchback, CUV, SUV, bán tải cỡ nhỏ) lên khỏi mặt đất ở độ cao từ 1,8m đến 2m. Mục đích cốt lõi của thiết bị là giải phóng toàn bộ không gian bên dưới gầm xe, cho phép thợ đứng thẳng lưng quan sát toàn diện cụm thước lái, rô tuyn, đáy các-te dầu, cổ xả và hệ thống treo, thay vì phải nằm bẹp xuống đất chui rúc gầm bẩn thỉu. Khi bánh xe được nhấc bổng rời mặt sàn, các thao tác tháo moay-ơ, hạ hộp số, thay giảm xóc hay hạ bình nhiên liệu mới có đủ khoảng sáng thao tác tay đòn lực và lọt vừa các loại kích nâng chuyên dụng.

Nếu xưởng thiếu thiết bị này hoặc thiết bị gặp sự cố ngưng trệ, anh em mất đi 70% năng lực tiếp nhận các ca sửa chữa nặng phần gầm máy. Thợ làm việc trong tư thế nằm ngửa với con đội kích cá sấu sẽ nhanh mỏi cơ, giảm năng suất xuống một nửa và tầm nhìn bị che khuất rất dễ bỏ sót các vết rạn nứt trên càng A hay rò rỉ phớt láp. Đáng sợ nhất là rủi ro hỏng hóc thiết bị: khi xilanh phốt dầu bị xước xì nhớt, cáp đồng tốc bị dão lệch một bên hoặc khóa cóc hãm cơ khí bị kẹt không gài, xe trên giàn có thể nghiêng đổ bất thình lình. Tai nạn sập cầu nâng hạ không chỉ đè bẹp xe của khách làm xưởng đền hàng trăm triệu đồng, mà còn đe dọa trực tiếp đến tính mạng của thợ đang đứng làm việc bên dưới.

Hiểu đơn giản, thiết bị nâng hạ này là cột xương sống định hình dây chuyền sửa chữa của cả một xưởng ô tô du lịch. Chọn đúng loại thì xưởng vận hành trơn tru mượt mà, thợ làm nhanh, khách nhìn vào thấy an tâm gửi gắm xe tiền tỷ; chọn sai quy cách thì biến thành khối sắt chật chội chắn lối đi, mỗi lần đưa xe lên nâng xuống đều thấp thỏm lo âu.

Sơ đồ cấu tạo — chi tiết từng bộ phận chính trên giàn nâng xe

Để vận hành an toàn và biết cách bảo trì tự khắc phục các lỗi vặt, người thợ cả cần nắm rõ từng bộ phận cấu thành nên một bộ giàn nâng hoàn chỉnh. Dù là kiểu dáng hai trụ, bốn trụ hay cắt kéo, thiết bị đều bao gồm 5 cụm chi tiết cốt lõi dưới đây.

Trụ đỡ thép định hình và bàn nâng

Thân trụ được lốc uốn từ thép tấm chịu lực nguyên khối có độ dày tiêu chuẩn từ 4,5mm đến 5mm, đóng vai trò gánh toàn bộ tải trọng tĩnh lẫn tải trọng động khi xe nâng lên cao. Bên trong lòng trụ là đường ray dẫn hướng để cụm con trượt di chuyển tịnh tiến lên xuống thông qua các tấm phíp trượt chịu mài mòn cao. Nếu thân trụ bị vặn xoắn do thép mỏng hoặc phíp trượt bị vỡ vụn sau thời gian dài không bôi mỡ, con trượt sẽ bị bó cứng gây hiện tượng giật cục, phát ra tiếng kêu ken két chói tai khi kích hoạt bơm nâng xe.

Hệ thống xilanh thủy lực và bộ nguồn motor bơm dầu

Bộ nguồn gồm một motor điện (công suất 2,2kW dùng điện 1 pha 220V hoặc 3 pha 380V), gắn liền bơm bánh răng tạo áp lực dầu lên tới 160–180 bar và bình chứa dầu thủy lực dung tích 10–12 lít. Dầu cao áp được dẫn qua ống tuy-ô thủy lực phân nhánh đi thẳng vào khoang xilanh đẩy piston tịnh tiến. Ty xilanh làm bằng thép tôi mạ crom cứng chống xước; chỉ cần phốt chặn dầu cổ ty bị rách do mạt sắt hay cặn bẩn, áp suất sẽ tụt nhanh khiến giàn nâng không kích tải nổi chiếc SUV nặng 2 tấn, hoặc dầu xì thành vệt dài bám đầy bụi đất quanh chân trụ.

Cáp thép đồng tốc cân bằng hai bên

Hai sợi cáp thép bện chịu lực đường kính từ 8mm đến 10mm chạy luồn qua hệ thống puly dẫn hướng dưới đáy cầu hoặc vắt ngang qua đỉnh xà ngang. Nhiệm vụ sống còn của sợi cáp này không phải là chịu lực nâng chính, mà là giữ cho hai tay cầu ở hai bên trụ chuyển động song song tuyệt đối cùng một độ cao. Nếu thợ bỏ quên việc cân chỉnh định kỳ khiến cáp một bên bị chùng trễ tải, một bên tay cầu sẽ nâng nhanh hơn bên kia, làm thân xe bị nghiêng dốc một góc nguy hiểm, tiềm ẩn nguy cơ tuột khỏi điểm tì đè đệm cao su.

Tay cầu nâng và cơ cấu khóa góc răng cóc

Tay cầu được thiết kế dạng lồng 2 đoạn hoặc 3 đoạn lồng vào nhau, có thể kéo dài thu ngắn linh hoạt để luồn sâu vào đúng vị trí 4 điểm kích cứng dưới gầm xe do nhà sản xuất quy định. Ở gốc mỗi tay cầu luôn có một vành răng bán nguyệt ăn khớp với chốt khóa góc tự động gài bằng lò xo khi tay nâng rời khỏi sàn. Cơ cấu khóa góc này ngăn ngừa tuyệt đối tình trạng tay nâng bị xoay lệch vị trí khi thợ dùng lực lớn vặn ốc moay-ơ hay giật dầm gầm, tránh để xe bị mất điểm tì mà trượt rơi xuống đất.

Khóa an toàn cơ khí (cóc hãm chốt hãm)

Dọc theo chiều cao bên trong lòng mỗi trụ thép được dập các mắt cá hãm cơ khí dày dặn hình răng cưa. Khi xe được nâng lên, các cóc hãm bằng thép tôi cứng sẽ trượt qua từng nấc và phát ra tiếng tạch tạch liên hồi; khi ngừng bấm nâng, thợ bắt buộc phải xả van hạ nhẹ để cóc hãm tì chặt vào mắt ngàm chịu lực, triệt tiêu hoàn toàn áp suất đè nặng lên ty thủy lực. Nếu bộ cóc hãm cơ khí này bị kẹt kẹp gỉ sét do không tra mỡ, hoặc dây kéo mở cóc bị đứt gãy không nhả đều hai bên, xe sẽ bị treo lơ lửng một bên hạ được một bên kẹt lại, gây nguy hiểm khôn lường cho thợ đứng thao tác.

Nguyên lý hoạt động — đi theo dòng chảy dầu, áp suất khí và cơ cấu lực nâng

Nguyên lý vận hành của thiết bị nâng hạ xe du lịch là sự kết hợp chặt chẽ giữa định luật thủy lực Pascal và hệ thống cơ khí khóa tự động nhằm triệt tiêu mọi rủi ro sụt lún. Khi thợ nhấn nút khởi động trên tủ điều khiển, rơ-le đóng tiếp điểm cấp điện cho motor quay kéo theo bơm bánh răng hút dầu thủy lực từ bình chứa. Dầu bị nén với áp suất cao vượt qua van một chiều, chia đều qua ống dẫn áp lực đi vào đáy buồng xilanh của hai trụ.

Áp lực dầu đẩy piston và ty xilanh trượt thẳng đứng lên trên, kéo theo cụm con trượt mang 4 cánh tay đỡ gắn đệm cao su tì khít vào 4 điểm chịu lực sắt xi xe. Cùng lúc đó, hệ thống cáp thép bện căng chéo qua các puly làm nhiệm vụ ép hai bên con trượt phải dịch chuyển tịnh tiến với tốc độ bằng nhau từng milimet, không bên nào được phép vượt trước. Trong suốt hành trình nâng xe lên, các cóc hãm cơ khí nhảy liên tục qua từng mắt răng chịu lực nhờ lực đẩy của lò xo đàn hồi. Khi xe đạt đến độ cao mong muốn (thường là 1,8m so với mặt sàn), thợ nhả nút bấm để motor dừng bơm.

Ngay sau khi dừng, thao tác an toàn sống còn là gạt cần xả áp để dầu hồi một lượng rất nhỏ về bình, hạ con trượt xuống vài phân cho đến khi ngàm của cóc hãm cơ khí tì khít, khóa chặt vào mắt răng thép trên trụ. Lúc này toàn bộ trọng lượng xe được gánh bởi kết cấu cơ khí bằng thép, xilanh thủy lực và đường ống tuy-ô hoàn toàn không phải chịu tải tĩnh trong suốt nhiều giờ thợ làm việc. Khi cần hạ xe, thợ bấm nút nâng nhẹ 2 giây để nhấc cóc hãm thoát khỏi răng giữ, kéo dây giật khóa an toàn (hoặc cuộn hút điện từ tự mở ngàm cóc), sau đó van hồi dầu mở ra cho phép dầu từ từ chảy về bình dưới sức nặng của chính chiếc xe, đưa khung gầm hạ êm ái xuống mặt sàn.

Bảng tra nhanh: triệu chứng → nguyên nhân → cách kiểm → hướng xử lý sự cố giàn nâng

Quá trình vận hành giàn nâng trong xưởng không tránh khỏi những lúc thiết bị đổ bệnh dở chứng. Anh em thợ cả có thể tra nhanh bảng sự cố thực tế dưới đây để bắt đúng bệnh và tự tay khắc phục nhanh gọn nhất.

Triệu chứng thực tế tại xưởng	Nguyên nhân cốt lõi	Cách thợ kiểm tra bắt bệnh	Hướng xử lý dứt điểm
Bấm nút nâng motor gầm rú nhưng tay cầu không chịu nhấc lên	Thiếu dầu thủy lực trong bình, hoặc van xả áp bị kẹt mở do cặn bẩn bám dính	Mở nắp que thăm dầu ở bình chứa; kiểm tra cuộn hút van xả điện từ xem có bị kẹt mạt sắt không	Châm thêm dầu thủy lực số 46 hoặc 68 đúng vạch mức; tháo van xả xúc rửa sạch bằng dầu hỏa rồi thổi khô
Tay cầu nâng bị giật cục từng nhịp, rung lắc mạnh khi có tải	Không khí lọt vào đường ống và khoang xilanh thủy lực tạo bọt khí nén xốp	Quan sát mặt dầu trong bình thấy sủi bọt trắng xóa; xe nhấc lên giật theo từng nấc bơm	Tiến hành xả e khí: nới ốc xả gió trên đỉnh xilanh, bấm nâng hết tầm rồi hạ kịch sàn 3–4 lần liên tục
Xe bị nghiêng một bên khi nâng lên, lệch nhau từ 3 đến 5cm	Cáp thép đồng tốc bị chùng, dão ren ốc tăng đơ hoặc puly dẫn hướng bị kẹt mỡ	Dùng thước mét đo khoảng cách từ con trượt hai bên xuống mặt bích sàn xem độ chênh lệch thực tế	Dùng cờ lê xiết căng lại đai ốc tăng đơ cáp ở đáy con trượt bên bị trễ; bôi mỡ bò vào rãnh puly
Sau khi ngắt bơm, tay nâng tự động tụt dần đều vài phân trong 10 phút	Phớt piston xilanh bị mòn rách xước lòng, hoặc van một chiều ở bộ nguồn đóng không kín	Lau khô ty xilanh xem có vệt nhớt chảy viền; kiểm tra nhiệt độ thân van một chiều xem có rò rỉ	Tháo xilanh thay trọn bộ phớt ben bố chắn dầu chịu áp cao; rà lại đế van một chiều bộ nguồn
Hạ giàn nâng chỉ tụt được một bên, bên kia đứng khựng lại làm xe nghiêng dốc	Cóc hãm an toàn bên bị kẹt chưa nhả ngàm do đứt dây kéo hoặc kẹt rỉ sét lẫy cóc	Dừng hạ ngay lập tức; cúi nhìn vào khe hở sau trụ xem lẫy cóc hãm hai bên có mở hết biên độ không	Bấm nút nâng ngược lên 5cm để giải phóng lực ép ngàm; gài lại chốt kéo cóc cơ khí rồi mới bấm hạ
Bấm nút nâng nhưng motor hoàn toàn im lìm, không có tiếng đóng rơ-le	Cháy cầu chì điều khiển, lỏng dây tiếp điểm công tắc hành trình đỉnh hoặc sụt áp nguồn	Dùng đồng hồ vạn năng đo kiểm điện áp cấp 220V/380V; kiểm tra rơ-le nhiệt trong hộp khởi động từ	Đấu lại đầu cosse bị move lỏng; nhấn nút reset rơ-le nhiệt; căn chỉnh lại thanh ngắt chạm trần
Chân đế trụ bị rung lắc, hở khe nứt so với mặt sàn bê tông khi nâng SUV nặng	Bu lông nở sắt móng cầu bị lỏng ren, bở bê tông sàn do đổ mác thấp dưới 200	Lấy búa gõ nhẹ vào đầu bu lông tắc kê xem có rơ lỏng; quan sát bột bê tông vụn đùn quanh chân đế	Khoan cấy lại bu lông hóa chất chuyên dụng Hilti/Ramset; trường hợp sàn nứt toác phải đổ lại hố móng
Tay nâng không tự khóa góc khi nâng lên khỏi mặt đất, vẫn xoay tự do	Lò xo đẩy chốt khóa răng bị đứt gãy, hoặc vành răng bán nguyệt bị mòn toét góc vát	Dùng tay lắc thử tay cầu khi vừa nhấc khỏi sàn; tháo nắp chụp kiểm tra thanh răng cóc	Thay lò xo đẩy chốt khóa góc mới; mài lại mép răng hoặc thay cụm vành răng bán nguyệt chính hãng

Cầu nâng 2 trụ: Lựa chọn giàn nâng cổng trên hay cổng dưới cho xưởng xe du lịch

Dòng cầu 2 trụ là trang bị cơ bản nhất mà hầu như gara ô tô con nào cũng nghĩ tới đầu tiên khi khởi nghiệp vì tính cơ động và chi phí ban đầu dễ thở. Thiết bị chia làm hai trường phái rõ rệt: cầu giằng trên (cổng trên) và cầu giằng dưới (cổng dưới). Cầu cổng trên có xà ngang chạy vắt qua đỉnh hai trụ, bên trong giấu toàn bộ cáp cân bằng và đường ống dẫn dầu. Ưu điểm tuyệt đối của nó là mặt sàn giữa hai trụ phẳng lì hoàn toàn, giúp anh em dễ dàng đẩy kích nâng hộp số hay xe đẩy đồ nghề qua lại mà không sợ vấp gờ chắn. Đặc biệt, đỉnh xà có thanh cảm biến an toàn, mui xe cao chạm nhẹ là rơ-le tự ngắt điện, chống bẹp nóc xe khách. Tuy nhiên, điểm hạn chế là cầu cổng trên đòi hỏi trần xưởng phải cao tối thiểu 3,9m đến 4,2m mới lọt vừa chiều cao của trụ.

Ngược lại, cầu cổng dưới lại đưa ống dầu và dây cáp xuống đáy sàn, giấu dưới một máng sắt dập gờ vát nghiêng cao khoảng 3–4cm. Loại này là cứu cánh kín kẽ cho các mặt bằng gara thuê mượn có chiều cao trần nhà thấp dưới 3,5m. Nhược điểm lớn của cổng dưới là gờ chắn giữa sàn khiến việc lăn kích đội, hứng dầu gầm xe trở nên khó chịu, đồng thời cáp chạy sát đất rất dễ bị nước và cát bẩn rơi vào gây gỉ sét nhanh đứt dão hơn. Khi tháo lắp càng xe bên dưới, việc chui gầm sử dụng dụng cụ sửa chữa gầm xe trên loại cầu cổng phẳng sẽ thoáng mắt và an toàn hơn hẳn. Chi tiết kỹ thuật so sánh sâu hơn về kết cấu chịu lực và góc mở cửa xe, anh em có thể xem tiếp bài phân tích so sánh cầu nâng 2 trụ cổng trên và cổng dưới.

Cầu nâng cắt kéo: Giải pháp nâng bụng và âm nền làm lốp, dọn gầm nhanh

Khi xưởng chuyên làm các dịch vụ bảo dưỡng nhanh, làm lốp, thay má phanh hay detailing chăm sóc làm đẹp xe hơi, dòng cầu nâng cắt kéo (cầu xếp zíc zắc) tỏ ra cơ động ăn hơn hẳn so với các loại trụ đứng. Cầu cắt kéo nâng bụng dùng bản mặt nâng ép trực tiếp vào lườn xe, giúp 4 bánh buông thõng tự do hoàn toàn trong tích tắc mà không mất công căn chỉnh 4 tay nâng như cầu 2 trụ. Khi lắp đặt dạng âm nền, lúc hạ xuống kịch sàn, mặt sàn xưởng phẳng lì tắp không một vết gờ, xe ra vào dễ dàng và biến khu vực đó thành khoảng trống đa năng để đỗ xe hoặc làm việc khác khi vắng khách.

Tuy nhiên, cầu cắt kéo đòi hỏi anh em phải đào hai hố móng âm sàn đúng kích thước hình học đến từng centimet và xử lý chống thấm cực kỳ cẩn thận. Nếu đào hố móng lệch góc hoặc thoát nước kém làm đọng nước ẩm ướt, hệ thống xilanh đôi và các khớp xoay cắt kéo sẽ bị gỉ sét, bó kẹt bạc trượt rất nhanh. Khi xe nằm trên giàn cắt kéo nâng bụng, việc dùng súng xiết bu lông 1/2 để tháo ốc tắc kê bánh xe hay căn chỉnh phanh diễn ra cực kỳ thoáng mắt. Để nắm rõ kích thước đổ hố móng và cách đặt ống chờ dây dầu âm sàn, anh em đọc kỹ bài chia sẻ kinh nghiệm lắp đặt cầu nâng cắt kéo nâng bụng và cắt kéo âm nền.

Cầu nâng 4 trụ: Thiết bị chuyên dụng cho cân chỉnh góc đặt bánh xe và sửa gầm tải nặng

Nếu gara của anh em định hình làm dịch vụ sâu về gầm lái chuyên nghiệp, trang bị máy căn chỉnh độ chụm thước lái 3D thì việc sắm một bộ cầu nâng 4 trụ là yêu cầu gần như bắt buộc. Xe chạy thẳng lên hai bàn nâng dài mà không cần căn điểm kích lườn, toàn bộ 4 bánh xe đè vững chắc trên bàn nâng mô phỏng trạng thái chịu tải thực tế khi xe chạy trên đường nhựa. Bàn nâng của cầu 4 trụ luôn được thiết kế sẵn các hốc đặt đĩa lái xoay phía trước và các tấm trượt ngang phía sau để đo chính xác các góc Camber, Caster và Toe.

Ngoài ra, giữa lòng cầu 4 trụ thường được lắp kèm thêm một kích phụ nâng bụng (kích bóng hơi hoặc kích thủy lực phụ) để nhấc bổng từng cầu xe lên khi cần kiểm tra độ rơ của rô tuyn hay bạc cao su. Khung giàn 4 trụ vững như bàn thạch, chịu tải tốt từ 4 tấn đến 5,5 tấn, cho phép xưởng nhận trọn vẹn cả các dòng xe bán tải nặng Ford Ranger Raptor hay xe thương mại 16 chỗ Hyundai Solati mà không sợ rung lắc. Để tháo mở các cụm chi tiết gầm hoen gỉ trên cầu 4 trụ, thợ nên kết hợp với các thiết bị gầm chuyên dùng được tổng hợp trong bài viết về trọn bộ dụng cụ chuyên dụng tháo lắp gầm ô tô con. Chi tiết về cách cân mặt phẳng bàn nâng và căn góc đặt bánh xe, anh em tham khảo thêm tại bài đánh giá cầu nâng 4 trụ chuyên canh cân chỉnh góc đặt bánh xe và sửa gầm.

Cầu nâng di động một trụ và cách xử lý sự cố tụt áp khóa an toàn

Đối với những mặt bằng xưởng có diện tích eo hẹp, không thể khoan cấy cố định trụ chết vào nền nhà vì vướng hợp đồng thuê đất ngắn hạn, giải pháp dùng cầu nâng di động một trụ là một hướng đi đáng cân nhắc. Thiết bị này sử dụng cơ cấu càng nâng chữ H đỡ bánh hoặc đỡ lườn xe, có gắn bánh xe chịu lực bên dưới cho phép thợ dùng tay kéo di chuyển giàn nâng đến bất kỳ vị trí nào bằng phẳng trong sân xưởng. Thiết bị phù hợp cho các công việc rửa xe bọt tuyết, dọn nội thất, sơn gầm hoặc thay dầu nhớt nhanh.

Tuy vậy, điểm yếu cố hữu của hệ thống một trụ và các dòng cầu cơ động là sự ổn định của mạch thủy lực. Tình trạng tụt áp dầu do hở phốt xilanh hay tắc van tiết lưu rất dễ xảy ra nếu nguồn dầu bị nhiễm cặn bẩn ngoài trời. Khi xilanh bị tụt áp trong lúc xe đang ở trên cao mà cóc hãm an toàn bị kẹt không gài, nguy cơ mất an toàn là cực kỳ nghiêm trọng. Thợ sửa chữa phải nắm vững quy trình xả e khí, cách vệ sinh lò xo cóc hãm và căn chỉnh áp suất xả của bơm cơ khí. Anh em cần nắm vững cẩm nang kỹ thuật xử lý van xả áp và cơ cấu ngàm giữ được trình bày chi tiết trong bài viết về dùng cầu nâng di động một trụ và cách xử lý sự cố tụt áp khóa an toàn.

Lịch bảo dưỡng định kỳ cầu nâng ô tô con trong gara

Nhiều chủ xưởng mua giàn nâng về cày ngày cày đêm, kiếm tiền tỷ từ nó nhưng quanh năm suốt tháng không thèm nhỏ một giọt dầu vào xích hay quẹt mỡ vào lòng trụ. Thiết bị nâng hạ cơ khí thủy lực làm việc dưới tải trọng vài tấn đè nặng mỗi ngày đòi hỏi phải có chế độ chăm sóc chuẩn chỉ theo bảng định kỳ dưới đây để triệt tiêu nguy cơ đứt cáp, kẹt ben giữa chừng.

Hạng mục bảo dưỡng	Chu kỳ thực hiện	Công việc thợ cần làm cụ thể	Vật tư & thiết bị hỗ trợ
Vệ sinh thanh trượt lòng trụ	Hằng tuần (hoặc sau mỗi 50 xe)	Dùng giẻ lau sạch đất cát bám trong rãnh dẫn hướng; dùng chổi quét mỡ bôi mỡ bò chịu cực áp đều khắp bề mặt trượt của phíp	Mỡ bò bôi trơn kháng nước, giẻ lau cotton
Kiểm tra độ chùng cáp đồng tốc	Hằng tháng	Nâng tay cầu lên cao 1m, dùng tay giật mạnh sợi cáp kiểm tra độ căng hai bên; xiết lại đai ốc tăng đơ cáp nếu phát hiện một bên bị chùng	Cờ lê dẹp cỡ lớn, thước kẹp cơ khí
Siết lực lại bu lông tắc kê móng	Hằng tháng	Dùng cần siết lực kiểm tra mô men siết của toàn bộ bu lông nở neo giữ chân đế trụ; lực siết tiêu chuẩn đạt từ 120Nm đến 150Nm	Cần siết lực đầu 1/2 inch, khẩu tuýp chân móng
Kiểm tra chốt an toàn và cóc hãm	Hằng tuần	Quan sát tiếng nảy tạch tạch của cóc hãm khi nâng; kiểm tra độ hồi vị của lò xo; xịt dầu chống rỉ sét vào các khớp quay cơ khí	Bình xịt bôi trơn tẩy rỉ sét RP7
Kiểm tra tuy-ô dầu và đầu nối co ren	Hằng tháng	Soi đèn pin dọc toàn bộ đường ống cao áp xem có vết nứt, phồng rộp vỏ cao su hay rịn nhớt ở các đầu cút nối ren không	Đèn pin soi gầm, cờ lê hãm đầu tuy-ô
Thay dầu thủy lực toàn phần	Mỗi 12 tháng (hoặc 1.500 giờ làm)	Hạ hết tầm tay cầu, xả sạch dầu cũ trong bình chứa đáy bơm; súc rửa lưới lọc đáy; châm mới 10–12 lít dầu thủy lực số 46 chuyên dụng	Thùng hứng dầu, phễu rót, dầu thủy lực 46
Bôi trơn bạc đạn puly dẫn hướng	Mỗi 3 tháng	Tra mỡ bò vào các vú mỡ của puly cáp đỉnh và đáy; kiểm tra độ mòn rãnh puly xem cáp có bị ăn lẹm vào thành kim loại không	Súng bơm mỡ cầm tay, mỡ bôi trơn vòng bi
Kiểm tra nứt chân tay cầu và đệm cao su	Hằng ngày trước khi làm	Ngó nhanh các mối hàn gốc tay cầu xem có vết rạn chân chim; thay ngay đệm cao su tì gầm nếu đã bị rách lộ lõi thép	Đệm cao su tì gầm sơ cua

Yêu cầu diện tích mặt bằng và tiêu chuẩn kết cấu móng bê tông

Một sai lầm kinh điển của các bác chủ gara mới khởi nghiệp là thuê mặt bằng xong xuôi mới đi tìm mua cầu nâng, để rồi vỡ lẽ trần xưởng quá thấp hoặc nền bê tông mục nát không thể bắt bu lông neo trụ. Để đặt một bộ giàn nâng làm việc hiệu quả, mặt bằng phải đáp ứng khắt khe cả ba thông số: chiều cao thông thủy, khoảng cách lọt lòng và kết cấu mác bê tông sàn.

Chiều cao trần và diện tích thao tác tối thiểu

Đối với cầu nâng 2 trụ cổng trên, chiều cao giọt tranh (chiều cao từ sàn đến thanh xà gồ mái tôn thấp nhất) bắt buộc phải đạt từ 4m trở lên. Lý do là bản thân chiều cao của trụ cầu đã xấp xỉ 3,7m đến 3,9m; khi nâng một chiếc SUV cỡ lớn như Toyota Prado hay Ford Everest lên kịch tầm, nóc xe cần thêm khoảng sáng an toàn tối thiểu 20–30cm để không chạm vào dầm xà. Nếu trần xưởng chỉ cao từ 3,2m đến 3,5m, anh em bắt buộc phải chuyển hướng sang chọn cầu 2 trụ cổng dưới hoặc cầu nâng cắt kéo nâng bụng âm nền.

Về diện tích sàn thao tác, mỗi khoang đặt giàn nâng 2 trụ cần một khoảng không gian hình chữ nhật có kích thước tối thiểu là chiều rộng 4m và chiều dài 7m. Chiều rộng lọt lòng giữa hai thân trụ thường dao động từ 2,8m đến 3m; khoảng trống hai bên hông trụ cần chừa lại tối thiểu 0,6m đến 0,8m để thợ có lối đi lại, kéo tủ đồ nghề hoặc thao tác súng bắn bu lông mà không bị đập lưng vào vách tường. Phía trước và phía sau khoang cầu cần chừa trống tối thiểu 1,5m để đưa xe ra vào cua lái thẳng góc, tránh tình trạng phải de xe đỏ đít nhiều lần mới vào trúng tâm cầu.

Tiêu chuẩn kết cấu hố móng bê tông chịu lực

Toàn bộ tải trọng 3–4 tấn của chiếc xe cộng với trọng lượng bản thân của thiết bị đều dồn lên hai bản mã chân đế diện tích chưa đầy nửa mét vuông. Do đó, nền móng là yếu tố quyết định sự an nguy của cả xưởng. Bê tông sàn lắp cầu nâng phải đạt mác tối thiểu từ M250 trở lên (chuẩn nhất là M300), độ dày lớp bê tông cốt thép đặc phải đạt từ 20cm đến 30cm tại vị trí bắt chân trụ. Nếu nền xưởng cũ là đất mượn hoặc lớp bê tông láng mỏng 10cm chỉ có lưới thép mắt cáo, tuyệt đối không được khoan cấy bu lông liều lĩnh.

Quy trình đổ hố móng cầu nâng 2 trụ tiêu chuẩn yêu cầu đào hai hố móng độc lập tại hai vị trí chân trụ (kích thước mỗi hố thường là dài 1m, rộng 1m, sâu 0,6m đến 0,8m tùy chất đất cứng hay đất bùn). Đáy hố đầm chặt đá 4×6, đan hai lớp lưới thép phi 10 hoặc phi 12 khoảng cách đan 15x15cm, sau đó đổ bê tông tươi mác 250 liên tục không gián đoạn. Thời gian bảo dưỡng bê tông phải đủ từ 15 đến 21 ngày cho bê tông đạt 90% cường độ chịu nén mới được tiến hành khoan định vị đặt trụ. Khi khoan cấy chân đế, thợ phải dùng đúng mũi khoan bê tông chuẩn, vệ sinh sạch bụi lỗ khoan và sử dụng tắc kê nở sắt chịu lực chuyên dụng đường kính 18–20mm dài 15–20cm kèm keo cấy thép để khóa chặt liên kết.

Thiết bị cần có theo quy mô xưởng sửa chữa xe du lịch

Tùy theo quy mô vốn đầu tư, lượng xe tiếp nhận mỗi ngày và định hướng phân khúc dịch vụ (chuyên gầm máy, chuyên đồng sơn, hay chăm sóc xe nhanh), anh em chủ gara có thể tham khảo bảng bố trí trang thiết bị đồng bộ dưới đây để đầu tư bài bản, tránh lãng phí tiền của vào những món chưa thực sự cần tới.

Hạng mục đầu tư	Quy mô thợ lẻ / Gara mini (1–2 khoang)	Gara quy mô vừa (3–5 khoang sửa chữa)	Xưởng dịch vụ lớn (Trên 6 khoang chuyên sâu)
Thiết bị nâng hạ chủ lực	1 bộ cầu nâng hai trụ giằng dưới hoặc giằng trên tải 4 tấn	2 bộ cầu nâng hai trụ giằng trên + 1 giàn cắt kéo nâng bụng làm lốp	4 bộ cầu nâng hai trụ giằng trên + 1 cầu 4 trụ cân chỉnh lái + 2 cầu cắt kéo âm nền
Thiết bị nâng phụ trợ	1 con kích cá sấu 3 tấn thân ngắn + 2 mễ kê chân voi loại 3 tấn	2 kích cá sấu 3,5 tấn thân dài + 4 mễ kê chân voi + 1 kích nâng hộp số kiểu đứng	4 kích cá sấu xịn + 8 mễ kê an toàn + 2 kích nâng hộp số thủy lực + 1 cẩu móc động cơ 2 tấn
Hệ thống cấp khí nén	Máy nén khí piston bình chứa 100–150 lít, áp lực 8–10 bar	Máy nén khí dây đai 2 cấp bình 300 lít hoặc máy trục vít nhỏ 7,5HP	Máy nén khí trục vít công nghiệp 15HP kèm bình tích 500 lít và máy sấy khí khô
Dụng cụ bắn mở ốc gầm	1 súng xiết bu lông 1/2 inch dùng hơi + bộ tuýp đen chịu lực	2 súng xiết bu lông 1/2 inch + 1 súng 3/4 inch mở ốc moay-ơ cứng đầu	Dàn súng hơi 1/2 inch tại từng khoang + súng pin lực cao + tủ dụng cụ cơ khí chuyên dụng
Thiết bị đo kiểm, siết lực	Cờ lê thường + 1 cần siết lực cơ dải lực 40–210Nm	2 cần siết lực (dải nhỏ siết nắp máy, dải lớn siết ốc gầm) + thước kẹp	Trọn bộ cần siết lực điện tử đa dải + đồng hồ so kiểm tra độ đảo đĩa phanh
Thiết bị bôi trơn, hứng dầu	Thùng phuy cắt miệng tự chế + bơm tay mỡ sâu	1 máy bơm mỡ khí nén di động + 1 bình hứng hút nhớt thải có phễu nâng	Hệ thống cuộn thu hồi dầu thải trung tâm + máy bơm mỡ tự động cấp tận khoang
Thiết bị chẩn đoán & gầm sâu	Dùng cờ lê vặn tay + vam tháo rotuyn dạng kẹp đòn bẩy đơn giản	Bộ vam ép cao su càng A bằng ren cơ + máy đọc mã lỗi cầm tay nhỏ gọn	Máy ép thủy lực 30 tấn đặt xưởng + trọn bộ vam ép thủy lực xách tay + máy chẩn đoán thông minh

Những sai lầm thợ và chủ xưởng hay mắc khi lắp đặt và vận hành giàn nâng

Kinh nghiệm thực tế cho thấy, hầu hết các sự cố tụt cầu, kẹt xe hay nứt móng giàn nâng đều không bắt nguồn từ lỗi của nhà sản xuất mà sinh ra từ sự cẩu thả, chủ quan của thợ trong quá trình thi công và thao tác hàng ngày. Dưới đây là 4 sai lầm phổ biến nhất mà anh em cần loại bỏ ngay lập tức.

Chủ quan đổ bê tông móng cẩu thả, khoan bắt bu lông nở ăn gian độ sâu

Nhiều chủ xưởng khi cải tạo mặt bằng cũ thấy sàn đã có sẵn bê tông là vội vàng đánh dấu rồi khoan cấy trụ ngay để tiết kiệm vài triệu đồng tiền vật tư thợ nề. Hậu quả là lớp sàn cũ chỉ dày 8–10cm, bên dưới là lớp xỉ vôi hoặc cát san nền xốp xộp. Khi bắt tắc kê siết cờ lê thì có vẻ chắc, nhưng khi nâng một chiếc xe SUV nặng 2,5 tấn lên cao, độ rung lắc của gió và phản lực giật bu lông của thợ khiến các lỗ nở bị ngoét rộng ra. Chân trụ bị bửa nghiêng kéo nứt toác mảng sàn bê tông, đẩy toàn bộ xe và giàn nâng vào thế trực chờ đổ sập bất cứ lúc nào.

Quên xả tải cóc hãm an toàn, để áp lực thủy lực gánh tải tĩnh suốt nhiều giờ

Đây là thói quen xấu của rất nhiều thợ trẻ mới vào nghề. Sau khi bấm nút nâng xe lên đúng độ cao vừa tầm mắt, thợ lập tức buông tay bấm rồi chui ngay vào gầm làm việc mà không thực hiện thao tác xả nhẹ cần van để cóc hãm cơ khí cắn chặt vào mắt ngàm chịu lực của trụ. Việc để áp lực dầu thủy lực duy trì ở mức 150 bar để gánh xe suốt nửa ngày làm phốt xilanh bị kéo giãn căng quá mức, dầu nóng lên và đường ống tuy-ô bị lão hóa nhanh gấp 5 lần. Nguy hiểm hơn, nếu ống dầu bất ngờ bị bục vỡ hoặc van đóng bị rò rỉ mạt kim loại, xe sẽ tụt tự do xuống đè trúng thợ bên dưới.

Đặt sai 4 điểm tì tay nâng vào lườn mỏng hoặc đáy các-te

Mỗi dòng xe du lịch đều có kết cấu khung gầm riêng biệt (khung gầm liền khối Unibody trên sedan/CUV hoặc khung gầm rời Body-on-frame trên SUV/bán tải). Nhà sản xuất luôn dập các gờ thép gia cường dày dặn hoặc đánh dấu vị trí tam giác chịu lực riêng ở 4 góc mép lườn xe. Thợ lười cúi kiểm tra thường đẩy đại 4 cánh tay nâng vào sàn xe mỏng manh hoặc tì nhầm vào đáy các-te nhớt, ống xả hay thanh giằng treo. Khi giàn nâng đội lên, trọng lượng xe ép bẹp dúm lườn tôn mỏng, làm méo móp đáy các-te thủng bình dầu hoặc làm trượt điểm tì cao su khiến xe mất thăng bằng chao đảo trên không.

Bỏ qua việc cân chỉnh cáp đồng tốc định kỳ khiến cầu bị lệch tải

Nhiều xưởng xài cầu nâng suốt 2–3 năm trời nhưng chưa từng một lần sờ tay kiểm tra độ căng của sợi cáp thép cân bằng hai bên. Cáp thép sau một thời gian chịu lực kéo sẽ có độ dão cơ học tự nhiên, bên xilanh chính thường nâng nhanh hơn bên xilanh phụ vài phân. Khi thấy xe nâng lên bị dốc nghiêng chênh lệch, thợ thay vì lấy cờ lê tăng đơ lại ốc siết cáp thì lại tặc lưỡi bỏ qua coi là chuyện nhỏ. Lệch cáp kéo dài khiến con trượt một bên bị tì ép nghiêng góc vào thành trụ, làm mòn vẹt phíp trượt dẫn hướng, gây xước toác lòng trụ thép và có thể dẫn đến hiện tượng kẹt cứng con trượt khi đang hạ tải.

Toàn bộ dụng cụ nhắc trong bài đều có sẵn ở thiết bị gara Alotools, anh em cần tư vấn cứ nhắn.

Câu hỏi thường gặp

Cầu nâng ô tô con 2 trụ nâng được tối đa xe trọng lượng bao nhiêu tấn?

Hầu hết các dòng cầu nâng 2 trụ chuyên dùng cho xe con hiện nay có tải trọng nâng thiết kế phổ biến từ 3,5 tấn đến 4,0 tấn (một số dòng cao cấp đạt 4,5 tấn). Mức tải này dư sức nâng hạ an toàn toàn bộ các dòng xe du lịch từ 4 đến 9 chỗ, xe sedan, SUV cỡ lớn và các dòng bán tải phổ thông như Ford Ranger, Toyota Hilux. Đối với các dòng xe thương mại 16 chỗ dài như Ford Transit hay xe tải van nặng, thợ bắt buộc phải sử dụng cầu 2 trụ chuyên dụng tải 5 tấn hoặc cầu 4 trụ để tránh cong vênh tay nâng.

Nền xưởng thuê tạm bợ có lắp được cầu nâng 2 trụ không?

Hoàn toàn lắp đặt được với điều kiện bắt buộc anh em phải cắt sàn cũ và đổ lại hai hố móng bê tông đạt chuẩn kỹ thuật tại vị trí chân trụ. Kích thước mỗi hố móng tối thiểu dài 1m, rộng 1m, sâu 0,6m, đan hai lớp thép phi 10 và đổ bê tông mác 250 trở lên. Khi hết hạn hợp đồng thuê đất cần chuyển xưởng, anh em chỉ cần tháo bu lông chân đế, cẩu trụ mang đi và chừa lại phần móng âm dưới đất mà không làm ảnh hưởng đến kết cấu thiết bị nâng.

Trần xưởng cao 3,5m thì nên chọn cầu nâng loại nào phù hợp nhất?

Với chiều cao trần nhà 3,5m, anh em không thể lắp được cầu 2 trụ cổng trên vì loại này yêu cầu chiều cao tối thiểu từ 3,9m đến 4,2m. Phương án chuẩn về không gian là chọn cầu nâng 2 trụ cổng dưới (chiều cao trụ chỉ khoảng 2,8m) hoặc lắp đặt cầu nâng cắt kéo nâng bụng dạng âm nền. Cả hai dòng này đều hoạt động trơn tru trong trần thấp mà vẫn đảm bảo nâng xe sedan và hatchback lên độ cao đứng làm việc thoải mái.

Nên đổ mác bê tông bao nhiêu để bắt bu lông móng cầu nâng an toàn?

Bê tông làm móng cầu nâng bắt buộc phải đạt mác tối thiểu từ M250 đến M300 để đảm bảo khả năng giữ chặt thân bu lông nở khi chịu lực nhổ cực lớn. Độ dày lớp bê tông đặc ở vị trí bắt trụ phải đạt tối thiểu từ 20cm đến 30cm và phải có cốt thép giằng liên kết. Tuyệt đối không khoan bắt bu lông neo trụ vào nền bê tông mác thấp dưới 200 hoặc sàn gạch xi măng mỏng vì chân đế sẽ bị bửa nứt chỉ sau vài tháng vận hành.

Bao lâu xưởng cần thay dầu thủy lực mới cho cầu nâng một lần?

Thời gian thay dầu thủy lực định kỳ tiêu chuẩn là sau 12 tháng sử dụng hoặc sau khoảng 1.500 giờ vận hành thực tế tại xưởng. Loại dầu chuyên dụng khuyến cáo là dầu thủy lực số 46 (độ nhớt trung bình, phù hợp khí hậu nhiệt đới) với dung tích từ 10 đến 12 lít tùy dòng máy. Nếu xưởng làm việc trong môi trường quá nhiều bụi sơn, ẩm ướt hoặc phát hiện dầu chuyển sang màu đục sữa, thợ cần xả bỏ súc rửa bình và thay mới ngay lập tức.

Cầu nâng phát ra tiếng kêu tạch tạch liên tục khi nâng xe có phải bị hỏng không?

Tiếng kêu tạch tạch đanh gọn phát ra đều đặn khi nâng là hoàn toàn bình thường và là dấu hiệu cho thấy hệ thống hoạt động chuẩn xác. Đó chính là tiếng các cóc hãm an toàn bằng thép nhảy trượt qua từng mắt răng cưa chịu lực bên trong lòng trụ nhờ lực đẩy của lò xo. Nếu khi nâng xe mà không nghe thấy tiếng kêu này, thợ phải lập tức dừng máy kiểm tra ngay vì có thể cóc hãm đã bị kẹt mở hoặc đứt lò xo, mất hoàn toàn tính năng bảo vệ tự động.

Khi cúp điện đột ngột mà xe đang nằm trên giàn nâng thì hạ xuống bằng cách nào?

Tất cả các bộ nguồn cầu nâng thủy lực chất lượng đều được trang bị chốt xả dầu hạ khẩn cấp bằng tay nằm ngay trên thân van xả của bơm. Thợ chỉ cần dùng tuốc nơ vít hoặc khóa lục giác xoay mở nhẹ ốc van xả cơ khí này kết hợp giật dây mở cóc an toàn hai bên trụ. Trọng lượng của xe sẽ ép dầu hồi từ từ về bình chứa, đưa giàn nâng hạ êm ái xuống sàn mà không cần cấp điện nguồn.

Làm sao để biết xe đặt trên cầu đã chuẩn điểm cân bằng trọng tâm?

Trước khi nâng xe lên cao quá đầu người, thợ phải bấm nâng xe nhấc khỏi mặt đất khoảng 10cm đến 15cm rồi buông tay dừng lại. Sau đó dùng hai tay đè mạnh vào cản trước và cản sau lắc thử với lực vừa phải để kiểm tra độ chòng chành. Nếu 4 đệm cao su tì khít chặt vào khung xe, thân xe không bị bập bênh theo chiều dọc hay chiều ngang thì mới tiếp tục nhấn nút đưa xe lên độ cao làm việc an toàn.
