Đọc mã lỗi động cơ xe tải Thaco Ollin máy điện chuẩn thợ

Một chiếc Thaco Ollin 700B bò vào xưởng trong tình trạng đèn cá vàng nổi sáng trưng trên táp lô, tài xế mặt méo xệch than thở xe vừa leo dốc là lịm máy, đạp lút sàn mà vòng tua không qua nổi 1.500 vòng/phút. Nhiều anh em mới va dòng ga điện thường vội vàng đi tháo béc, cân kim hoặc mò dây điện từng cọng rất mất thời gian. Thực tế trên các dòng máy điện Common Rail hiện nay, việc đầu tiên thợ xưởng cần làm là cầm máy chẩn đoán xe tải 24V cắm thẳng vào giắc OBD để đọc mã lỗi động cơ xe tải Thaco Ollin máy điện, túm đúng bệnh rồi mới đụng cờ lê.

Xem thêm bài tổng quan cả hệ thống: Cẩm nang bảo dưỡng gầm máy xe tải Thaco Ollin Auman Forland.

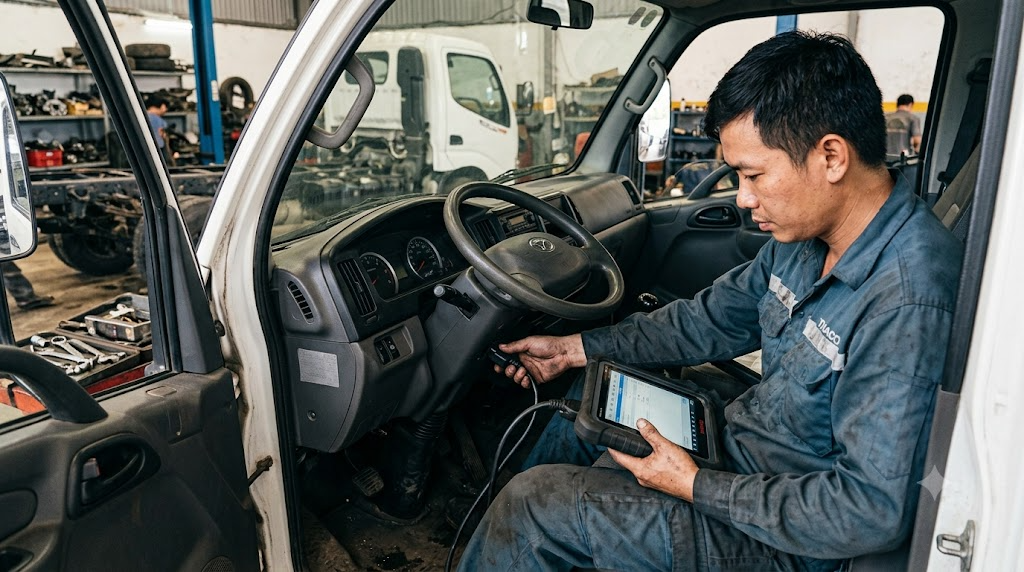

đọc mã lỗi động cơ xe tải Thaco Ollin máy điện — Đọc mã lỗi động cơ xe tải Thaco Ollin máy điện

Nội dung chính của bài viết

Mục lục bài viết

Đọc mã lỗi động cơ xe tải Thaco Ollin máy điện là gì và vị trí cổng OBD

Đọc mã lỗi động cơ xe tải Thaco Ollin máy điện là thao tác kết nối thiết bị quét hộp ECU chuyên dụng vào cổng chẩn đoán trên xe nhằm trích xuất các mã lỗi DTC (Diagnostic Trouble Codes) và xem thông số vận hành thời gian thực (Data Live). Trên các dòng xe Ollin chạy máy Foton 4J28TC, Isuzu hoặc Weichai Euro 4 và Euro 5, mọi cảm biến từ áp suất rail, lưu lượng gió, bàn đạp ga đến cơ cấu chấp hành như van SCV, kim phun đều được ECU giám sát liên tục theo mili-giây. Khi một giá trị vượt ngưỡng an toàn do lỏng giắc cắm, chập mass hay linh kiện cơ khí xuống cấp, ECU lập tức kích hoạt chế độ Limp Mode (chế độ bảo vệ rớt tải), khiến xe bị lì máy, đạp ga không lên và báo đèn Check Engine.

Để giao tiếp với xe, anh em không thể dùng mấy cục quét mini của xe con 12V vì hệ thống điện xe tải Ollin dùng điện áp 24V dễ gây cháy thiết bị. Vị trí cổng kết nối OBD 16 chân trên xe Thaco Ollin thường nằm ở hai vị trí cơ bản: một là ngay dưới cột lái sát đầu gối bên trái tài xế, hai là nằm bên trong nắp hộp cầu chì phụ dưới chân ghế phụ. Trước khi thao tác, anh em dùng đồng hồ vạn năng đo điện tử kiểm tra chân cấp nguồn chân số 16 và chân mass số 4 số 5 để chắc chắn nguồn ổn định, tránh cắm giắc khi đường truyền CAN đang bị xung điện.

Bảng tra cứu mã lỗi DTC phổ biến trên xe tải Thaco Ollin máy điện

Bảng tra mã lỗi dưới đây tổng hợp các mã DTC mà thợ xưởng thường gặp nhất khi cắm máy quét chẩn đoán trên các dòng Ollin Euro 4, kèm triệu chứng thực tế ngoài xưởng và hướng kiểm tra dứt điểm:

Mã lỗi DTC	Tên hệ thống báo lỗi	Triệu chứng thực tế tại xưởng	Nguyên nhân và khu vực cần xử lý
P0087	Áp suất giàn nhiên liệu Rail quá thấp	Xe lì máy, đạp thốc ga là lịm dần, tải nặng chết máy	Nghẹt lọc dầu tinh, tụt áp bơm tiếp vận, hở van điều áp SCV, kim phun hồi dầu quá mức.
P0088	Áp suất giàn nhiên liệu Rail vượt ngưỡng cao	Máy gõ đanh tiếng kim loại, xe giật khựng, rung rần ca bin	Kẹt van SCV đóng kín, đứt dây tín hiệu cảm biến áp suất ống rail hoặc lỗi cài đặt ECU.
P0101 / P0102	Cảm biến lưu lượng khí nạp (MAF)	Xe xả khói đen mù mịt, hụt ga đầu, hao dầu rõ rệt	Rách ống gió nạp sau turbo, bẩn dây sấy cảm biến MAF, hở gioăng cổ hút.
P0299	Áp suất tăng áp Turbo nạp thấp	Xe leo dốc đuối, không nghe tiếng hú turbo, rớt ga	Kẹt cánh biến thiên turbo, xì đường sinh hàn khí nạp, lỏng kẹp siết cổ hút gió.
P2138 / P2122	Tín hiệu cảm biến bàn đạp ga (APP 1-2)	Đạp ga không có tác dụng, tua máy giữ cố định 1.000 rpm	Mòn chổi than cảm biến chân ga, đứt dây 5V cấp nguồn, ẩm mốc giắc cắm chân tài xế.
P0201 – P0204	Hở mạch / ngắn mạch kim phun máy 1 đến 4	Rung giật dữ dội, bỏ máy, máy nổ lụp bụp 3 máy	Chột giắc gài béc phun dưới nắp giàn cò, đứt ngầm dây điện kim phun, chết cuộn từ béc.

Đối với các ca xe dầu nổ khói trắng hoặc hụt áp đường dầu cao áp tương tự, anh em có thể tham khảo thêm bài phân tích xử lý pan xe tải Chenglong máy Yuchai khó nổ để nắm rõ cách cô lập van điều áp và kiểm tra đường hồi của hệ thống nhiên liệu.

Top 3 pan bệnh khiến xe tải Thaco Ollin rớt ga, lì máy và sáng đèn cá vàng

Dưới đây là 3 nguyên nhân cốt lõi khiến dòng xe tải Ollin mất công suất mà anh em thợ phải đối mặt thường xuyên nhất:

Pan 1: Kẹt van định lượng SCV gây tụt áp giàn Common Rail

Dầu DO tại nhiều cây xăng dọc đường lẫn nhiều cặn bẩn và nước ẩm khiến van SCV gắn trên đuôi bơm cao áp rất dễ bị xước nòng, kẹt ti van. Khi tài xế đạp ga ép tải leo dốc, van mở không kịp khiến áp suất thực tế đo được trên ống rail thấp hơn áp suất yêu cầu của ECU từ 150 đến 300 bar. Lúc này ECU lập tức ngắt bớt lượng phun để bảo vệ bơm, kéo theo hiện tượng xe rớt ga đột ngột, đèn cá vàng nhấp nháy liên tục.

Pan 2: Bẩn mòn cảm biến bàn đạp ga hai kênh

Bàn đạp ga xe Ollin sử dụng cụm chiết áp hai đường tín hiệu song song để ECU so sánh chéo nhằm tránh trường hợp kẹt ga gây tai nạn. Nước rửa xe hoặc bùn đất bám vào cổ chân ga lâu ngày khiến các tiếp điểm quét bị mòn, tín hiệu kênh 1 và kênh 2 lệch nhau quá 0.5V. Ngay lập tức, ECU khóa vòng tua máy ở mức cầm chừng khẩn cấp khoảng 1.000 đến 1.200 vòng/phút, đạp lút sàn xe vẫn trơ trơ không tăng tốc.

Pan 3: Rò rỉ áp suất khí nạp sau turbo hoặc nghẹt van tuần hoàn khí xả EGR

Ống cao su dẫn khí nạp từ két làm mát khí nạp (Intercooler) về cổ hút xe tải sau vài năm chạy tải nặng thường bị phồng rộp, nứt ở các góc khuất. Khi turbo nén áp suất lên khoảng 1.2 đến 1.5 bar, luồng khí thất thoát ra ngoài gây thiếu oxy trầm trọng trong buồng đốt. Hộp nhận diện áp suất nạp không đủ chuẩn nên không cho phun thêm dầu, xe trở nên lì lợm và xả khói đen mù mịt.

Quy trình 5 bước đọc lỗi và xử lý dứt điểm pan rớt ga Thaco Ollin

Quy trình thực tế tại xưởng đòi hỏi anh em làm tuần tự theo các bước, tránh làm tắt kẻo phán sai bệnh làm tốn tiền chủ xe:

Bước 1: Kết nối máy quét và đọc mã lỗi lịch sử lẫn hiện hành. Bật chìa khóa điện ON nhưng chưa nổ máy, cắm máy chẩn đoán xe tải 24V vào cổng giao tiếp dưới vô lăng. Chọn đúng dòng xe Foton/Thaco Ollin, quét toàn bộ hệ thống ECU động cơ, chụp lại danh sách mã lỗi lưu và mã lỗi hiện hành trước khi tiến hành can thiệp.

Bước 2: Phân tích thông số Data Live khi nổ máy tải tĩnh. Đề nổ máy, vào mục đọc dữ liệu động để theo dõi 3 thông số then chốt: Áp suất ống rail thực tế so với mục tiêu (Fuel Rail Pressure Target vs Actual), điện áp cảm biến bàn đạp ga (APP 1 và APP 2), và áp suất đường nạp (MAP/Boost Pressure). Nếu áp suất rail không lên kịp khi đạp thốc ga từ không tải lên 2.500 rpm, pan bệnh nằm chắc chắn ở đường nhiên liệu.

Bước 3: Kiểm tra đo kiểm hệ thống nhiên liệu và đường nạp. Trong trường hợp đường nạp bị tụt áp nghi ngờ xì rỗ, anh em kết nối thiết bị chuyên dụng tương tự kỹ thuật trong bài bắt bệnh rò rỉ khí nén đường ống nạp xe tải Dongfeng để bơm khói kiểm tra toàn bộ đường ống cao su và két Intercooler. Song song đó, nếu áp suất rail yếu, dùng đồng hồ đo áp suất bơm tiếp vận gắn vào đường cấp trước lọc tinh để loại trừ khả năng chết bơm tiếp vận hoặc tắc nghẹt cốc lọc tách nước.

Bước 4: Tháo lắp vệ sinh van SCV hoặc thông súc kim phun. Nếu xác định lỗi van SCV hoặc kẹt kim hồi, anh em đưa xe vào khoang cầu nâng, chèn bánh cẩn thận rồi dùng bộ tuýp vặn ốc hoa thị chuyên dụng để mở các ốc bắt giàn đuôi bơm nòng hẹp mà không làm toét đầu ốc. Rửa sạch ti van bằng dung dịch chuyên dụng, kiểm tra độ mòn cơ khí và tiến hành thay mới nếu ti van xước sâu.

Bước 5: Xóa lỗi và kích hoạt học lại điểm không (Teach-in). Lắp ráp hoàn thiện các chi tiết, dùng máy chẩn đoán xe tải 24V vào tính năng hiệu chuẩn (Special Functions) để thực hiện lệnh reset lưu lượng van SCV và cho hộp học lại bàn đạp ga. Nổ máy chạy thử tải thực tế trên đường, kiểm tra xem đèn cá vàng có tắt hẳn và ga có bốc đều ở mọi dải tốc độ hay không.

Lưu ý thiết bị xưởng khi sửa chữa động cơ điện xe tải

Làm điện máy xe tải nặng khác hoàn toàn xe con, đồ nghề phải chịu được va đập, dòng điện lớn và tương thích với chuẩn giao thức xe thương mại. Khi trang bị máy móc cho xưởng, anh em cần ưu tiên các thiết bị có tính năng chẩn đoán chuyên sâu cho xe tải Trung Quốc và Hàn Quốc tại mục dụng cụ đo kiểm, đồng hồ chẩn đoán để hỗ trợ đầy đủ các tính năng ngắt từng kim phun, reset bộ lọc khí thải DPF và hiệu chỉnh áp suất bơm.

Bên cạnh máy quét, các bộ đồ gá vặn mở nòng hẹp, khẩu chụp chuyên mở cảm biến oxy, cảm biến áp suất dầu nằm sâu trong thân máy từ danh mục dụng cụ tháo lắp chuyên dụng là những món đồ không thể thiếu nếu không muốn làm nứt vỡ các giắc nhựa cảm biến đắt tiền khi chui gầm cày cuốc cả ngày.

Đồ nghề cho các bước trong bài anh em chọn tại Alotools — hàng có sẵn, tư vấn theo đúng việc.

Câu hỏi thường gặp

Xe Thaco Ollin nổi đèn cá vàng nhưng đạp ga vẫn bình thường thì có chạy tiếp được không?

Xe vẫn chạy được tạm thời về gara gần nhất nhưng không nên chủ quan chạy đường dài. Hiện tượng này báo hiệu ECU đã ghi nhận lỗi chập chờn như bẩn cảm biến khí nạp, lọc dầu chớm nghẹt hoặc hỏng cảm biến nhiệt độ nước. Nếu cố tình chở nặng tải cày đèo, ECU sẽ đột ngột kích hoạt chế độ hạn chế công suất giữa đường gây nguy hiểm.

Đọc mã lỗi động cơ xe tải Thaco Ollin máy điện bằng giắc 16 chân thông thường của xe con có được không?

Tuyệt đối không được cắm máy quét của xe du lịch 12V vào giắc xe tải Ollin dù hình dáng cổng OBD 16 chân giống hệt nhau. Nguồn điện trên xe Ollin là nguồn 24V với dòng xung rất mạnh, nếu thiết bị chẩn đoán không tích hợp mạch hạ áp chịu tải 24V chuyên dùng cho xe tải thì máy sẽ bị cháy vỉ mạch nguồn ngay khi vừa bật chìa khóa.

Làm thế nào để phân biệt xe tải Ollin rớt ga do phần điện hay do phần cơ khí?

Anh em cần cắm máy quét kiểm tra thông số áp suất rail và tín hiệu chân ga ở trạng thái Data Live. Nếu đạp ga mà thông số phần trăm góc mở bàn đạp ga nhảy mượt mà từ 0 đến 100% nhưng áp suất rail thực tế không đuổi kịp áp suất đặt, xe bị lỗi cơ khí ở bơm, kim phun hoặc nghẹt lọc. Ngược lại, nếu điện áp chân ga đứng im hoặc mất hẳn tín hiệu thì nguyên nhân hoàn toàn do đứt đường dây điện hoặc hỏng cảm biến.

Sau khi thay lọc dầu mới và xả e xe Thaco Ollin có cần cắm máy xóa lỗi không?

Nếu trước đó xe đã bị hụt dầu làm tụt áp suất ống rail khiến ECU báo mã lỗi P0087 và kích hoạt đèn Check Engine thì anh em bắt buộc phải cắm máy vào xóa mã lỗi lịch sử. Nhiều dòng xe Euro 4 nếu không xóa triệt để mã lỗi tụt áp lưu trong hộp, ECU vẫn duy trì giới hạn vòng tua máy khiến xe tiếp tục ì ạch dù lọc dầu đã thông suốt.
