Đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000

Một chiếc Hyundai HD320 ba chân chở đầy đá vừa bò vào sân xưởng, tài xế vừa bước xuống cabin đã thở dài bảo đạp lút sàn mà vòng tua máy không quá 1.500 vòng/phút, đuôi pô xả khói đen mù mịt kèm đèn check engine nhấp nháy liên tục trên bảng đồng hồ. Gặp ca này nếu chỉ dùng mắt thường ngó nghiêng rồi tháo bừa kim phun hay mở tung lọc dầu thì thợ cày cả ngày vẫn không xong việc. Muốn bắt đúng bệnh mà không mất thời gian mò mẫm, việc đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000 bằng thiết bị chẩn đoán chuyên dụng là bước bắt buộc đầu tiên để khoanh vùng chính xác chi tiết đang gặp sự cố.

Xem thêm bài tổng quan cả hệ thống: Cẩm nang sửa chữa xe tải Hyundai HD toàn tập cho thợ.

Đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000 là gì và sơ đồ giao tiếp

Đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000 là quá trình giao tiếp trực tiếp với bộ điều khiển trung tâm (ECU) động cơ D6AC, D6CA, D6CB hoặc D6CC qua đường truyền tín hiệu chẩn đoán K-Line hoặc mạng giao tiếp CAN-Bus để trích xuất dữ liệu mã lỗi (DTC – Diagnostic Trouble Code) cùng thông số vận hành thời gian thực (Data Live). Trên các dòng xe tải nặng và đầu kéo này, hộp ECU thu thập tín hiệu từ hàng loạt cảm biến như cảm biến áp suất đường ống nạp (MAP), cảm biến trục khuỷu, trục cam, cảm biến áp suất thanh rail để điều khiển áp lực phun và lượng dầu diesel cấp vào buồng đốt.

Khi các dòng xe tải Hyundai đời ga cơ kim cơ chuyển sang hệ thống ga điện phun dầu điện tử Common Rail hoặc kim phun điện tử EUI, hộp ECU giám sát liên tục mọi sai lệch điện áp và áp suất. Nếu một cảm biến gửi tín hiệu chập chờn, đứt dây ngầm hoặc vượt ngưỡng cho phép, ECU lập tức lưu mã lỗi vào bộ nhớ EEPROM và kích hoạt chế độ an toàn Limp Mode (giới hạn công suất). Để đọc được dữ liệu này, anh em thợ phải kết nối một thiết bị chẩn đoán chuyên dụng vào giắc chẩn đoán tròn 16 chân hoặc 12 chân bố trí ở khu vực dưới trụ lái bên phụ hoặc hộp cầu chì trung tâm trong cabin.

Tương tự như cách anh em xử lý pan mất ga trên xe tải Nhật qua bài viết về quy trình đọc mã lỗi động cơ Isuzu, việc hiểu rõ mã lỗi lưu trong hộp Hyundai sẽ giúp loại trừ ngay những phán đoán cảm tính, tránh tình trạng hạ cả giàn kim phun xuống thử khi lỗi thực tế chỉ nằm ở giắc cắm cảm biến bị oxy hóa.

Bảng thông số và mã lỗi thường gặp trên động cơ Hyundai HD270, HD320, HD1000

Để tiện cho anh em đối chiếu khi cắm máy quét tại xưởng, dưới đây là bảng tổng hợp các mã lỗi phổ biến nhất liên quan trực tiếp đến hiện tượng động cơ bị lì ga, khói đen hoặc nổi đèn báo cá vàng.

Mã lỗi (DTC)	Vị trí / Hệ thống liên quan	Triệu chứng thực tế ngoài xưởng	Thông số chuẩn tham chiếu (Data Live)
P0190 / P0193	Cảm biến áp suất thanh rail (Rail Pressure Sensor)	Đèn cá vàng sáng, máy gõ to, đạp ga máy lì, xe vào chế độ Limp Mode	Điện áp tín hiệu galanti khoảng 1.0V – 1.2V (tương đương 350 – 400 bar)
P0238	Cảm biến áp suất khí nạp (Booster / MAP Sensor)	Xe đuối tải khi leo dốc, xả khói đen mù mịt khi thốc ga mạnh	Áp suất khí nạp không tải khoảng 98 – 102 kPa, đạp tải đạt 200 – 240 kPa
P0087 / P0088	Áp suất đường nhiên liệu (Thấp áp / Cao áp quá mức)	Đề dai khó nổ lúc máy nóng, đang chạy tự ngắt ga, máy rung giật	Áp suất rail galanti 35 – 40 MPa, tăng ga tối đa đạt 140 – 160 MPa
P0335 / P0340	Cảm biến vị trí trục khuỷu (CKP) / Trục cam (CMP)	Đề quay máy nhưng không nổ, nổ giật cục, kim vòng tua nhảy loạn	Dạng sóng xung vuông ổn định, điện trở cuộn dây khoảng 800 – 1.200 Ohm
P0201 – P0206	Mạch điều khiển kim phun số 1 đến số 6	Rung giật từng cơn do bỏ máy, khói đen khét lẹt, yếu máy rõ rệt	Điện áp kích cuộn hút kim phun 80V – 110V, điện trở cuộn từ 0.3 – 0.5 Ohm

Top 3 pan bệnh hộp ECU báo lỗi dai dẳng trên xe tải Hyundai

Trên các dòng xe Hyundai HD tải nặng cày ải cung đường đèo dốc hoặc công trường san lấp, có 3 pan bệnh kinh điển mà thợ sửa chữa gặp thường xuyên nhất.

Pan hỏng cảm biến áp suất rail gây lì ga và gõ máy

Dấu hiệu nhận biết rõ nhất là xe nổ máy có tiếng gõ kim loại rất đanh ở giàn cò, đèn check engine sáng rực và đạp ga chỉ lên tối đa tầm 1.500 vòng/phút. Nguyên nhân chính do cảm biến áp suất gắn ở đầu ống rail bị bám cặn dầu bẩn hoặc đứt mạch dây nguồn 5V khiến ECU nhận sai giá trị, tự động xả van điều áp bảo vệ hệ thống. Khi cắm máy chẩn đoán xe tải đa năng vào đọc Data Live, thông số áp suất rail đứng im một giá trị bất thường dù anh em có nhồi ga liên tục.

Pan chập đường dây cảm biến áp suất turbo gây khói đen cuồn cuộn

Xe vẫn nổ êm ở chế độ galanti nhưng cứ vào số tải kéo là khói đen phụt ra đặc quánh đuôi ống xả, xe leo dốc ì ạch không qua nổi cầu. Nguyên nhân nằm ở cụm dây dẫn từ giắc hộp ECU nối xuống cảm biến áp suất khí nạp nằm trên đường ống gió bị cọ quẹt vào sườn xe gây tróc vỏ, chập chờn dây tín hiệu. Hộp ECU không nhận được dữ liệu áp suất tăng áp thực tế từ turbo nạp, dẫn đến việc tính toán sai tỷ lệ hòa khí và phun thừa dầu diesel vào buồng đốt.

Pan chập chờn van SCV hoặc tụt áp bơm cao áp làm chết máy giữa đường

Tài xế đang ôm cua hoặc chạy đường trường thì máy đột ngột lịm dần rồi tắt hẳn, tấp xe vào lề đề lại rất dai mới nổ được. Nguyên nhân thường do van định lượng nhiên liệu SCV trên bơm cao áp bị kẹt do dầu diesel lẫn nước, hoặc đường ống hồi dầu kim phun bị tắc khiến áp suất thực tế không bám sát áp suất yêu cầu của hộp ECU. Anh em thợ có thể xem thêm quy trình bắt bệnh kẹt van SCV bơm cao áp để nắm rõ cách xử lý hiện tượng tụt áp nhiên liệu tương tự.

Quy trình đọc mã lỗi và kiểm tra hộp ECU xe tải Hyundai từng bước

Quy trình kiểm tra mã lỗi và chẩn đoán điện động cơ trên Hyundai HD270, HD320, HD1000 đòi hỏi thợ phải thao tác bài bản, đúng trình tự để tránh làm chập cháy các vi mạch bên trong hộp điều khiển.

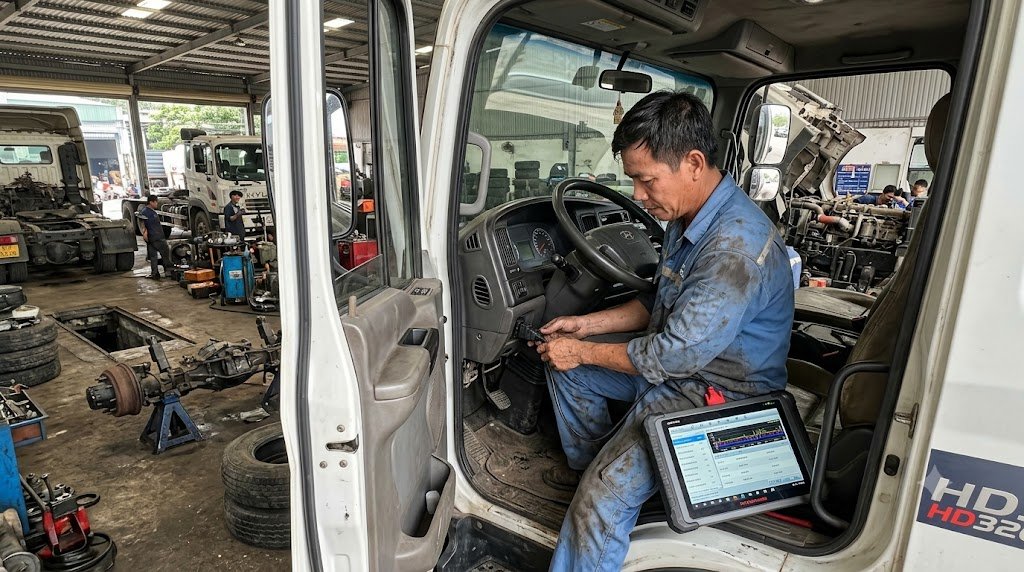

Bước 1: Kết nối thiết bị vào xe. Anh em tắt khóa điện OFF, tìm vị trí cổng chẩn đoán trong cabin xe tải Hyundai. Cắm đầu cáp của máy đọc lỗi xe tải chuyên dụng vào cổng OBD2 hoặc cổng tròn chuyên dụng, siết chặt ốc khóa giắc cắm để tín hiệu truyền dẫn không bị gián đoạn giữa chừng.

Bước 2: Bật khóa điện sang vị trí ON (chưa nổ máy). Trên màn hình thiết bị, chọn đúng dòng xe thương mại Hyundai Commercial Vehicle, vào đúng model động cơ tương ứng (D6AC ga điện, D6CA, D6CB hoặc D6CC Euro 2, 3, 4). Tiến hành quét toàn bộ hệ thống điều khiển động cơ (Engine Management System) để đọc danh sách mã lỗi lưu trong hộp.

Bước 3: Phân tích mã lỗi tĩnh và dữ liệu động Data Live. Không vội vàng xóa lỗi ngay khi máy vừa hiển thị. Anh em bấm vào mục Data Live, theo dõi các thông số then chốt: áp suất nhiên liệu mong muốn so với áp suất thực tế, lưu lượng khí nạp, vị trí bàn đạp ga và điện áp cấp cho các cảm biến. Cho xe nổ máy galanti rồi đạp thốc ga để đối chiếu sự thay đổi của các đồ thị tín hiệu.

Bước 4: Kiểm tra vật lý đường dây và đo thông mạch. Rút giắc cảm biến nghi ngờ hư hỏng, dùng đồng hồ vạn năng kim hiển thị số đo kiểm tra nguồn cấp 5V, dây mass sườn và dây tín hiệu về chân hộp ECU. Nếu dây thông mạch và nguồn cấp đủ chuẩn mà cảm biến không phản hồi điện áp biến thiên, lúc đó mới quyết định thay mới linh kiện.

Bước 5: Xóa lỗi và chạy thử tải. Sau khi xử lý dứt điểm nguyên nhân cơ khí hoặc điện, dùng thiết bị xóa sạch mã lỗi lịch sử trong ECU. Nổ máy kiểm tra đèn check engine đã tắt hoàn toàn hay chưa, sau đó cho xe chạy thử tải trên đường để kiểm tra độ bốc chân ga và lượng khói xả.

Lưu ý khi làm việc với hệ thống điện hộp ECU xe tải nặng

Hệ thống điện xe tải nặng Hyundai sử dụng nguồn điện bình ắc quy 24V, do đó bất kỳ thao tác đo kiểm hay chọc ngoáy sai quy cách nào cũng có thể trả giá bằng việc nổ mạch công suất hộp ECU có giá hàng chục triệu đồng.

Tuyệt đối không bao giờ dùng bóng đèn thử công suất lớn 24V để chọc thẳng vào các chân giắc cảm biến nối về hộp ECU. Dòng tải quá lớn của bóng đèn sợi đốt sẽ đánh thủng ngay các cổng vi xử lý bên trong bo mạch. Thay vào đó, anh em chỉ được sử dụng bút thử điện ô tô 24V chuyên dụng có trở kháng cao hoặc đồng hồ đo điện áp chuyên dụng để kiểm tra tín hiệu.

Khi tiến hành hàn điện xát-xi, đắp nhíp hay sửa chữa thùng ben trên xe Hyundai HD270 hoặc HD320, thợ bắt buộc phải tháo cọc âm bình ắc quy và rút hoàn toàn các giắc cắm trên hộp ECU động cơ. Dòng điện hàn xoay chiều cực mạnh chạy qua khung gầm có thể phóng ngược vào đường dây mass hộp và phá hủy hoàn toàn dàn tụ điện cùng chip điều khiển bên trong.

Ngoài ra, khi cần chui gầm xe kiểm tra dây dẫn cảm biến hoặc tháo cảm biến trục khuỷu dưới đuôi bánh đà, xưởng phải dùng mễ kê chân voi 20 tấn kê chắc chắn dưới dầm cầu trước và sau để đảm bảo an toàn tuyệt đối cho người thợ, không được ỷ lại vào kích thủy lực khi xe đang đậu trên nền đất xưởng.

Toàn bộ dụng cụ nhắc trong bài đều có sẵn ở thiết bị gara Alotools, anh em cần tư vấn cứ nhắn.

Câu hỏi thường gặp

Cổng cắm chẩn đoán trên xe tải Hyundai HD320 và HD270 nằm ở vị trí nào?

Trên hầu hết các dòng xe tải Hyundai HD, cổng chẩn đoán thường được bố trí ở phía dưới trụ lái bên lái phụ, gần hộp cầu chì tổng trong cabin hoặc nằm ngay dưới nắp taplo bên phụ. Tùy theo đời xe sử dụng tiêu chuẩn ga điện tử đời đầu hay đời mới, giắc cắm có thể là dạng tròn 12 chân, 16 chân chuyên dụng cho xe tải hoặc giắc tiêu chuẩn OBD2 16 chân chữ nhật.

Đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000 có xóa được vĩnh viễn lỗi đèn cá vàng không?

Việc cắm máy đọc mã lỗi chỉ là thao tác xóa bản ghi sự cố trong bộ nhớ tạm thời của hộp ECU. Nếu anh em chưa khắc phục triệt để các hư hỏng phần cứng như kim phun đái, cảm biến hỏng hay dây điện bị chạm chập, hộp ECU sẽ tiếp tục ghi nhận lỗi trở lại và kích hoạt đèn cá vàng sáng lên chỉ sau vài phút nổ máy.

Tại sao xe Hyundai HD1000 báo mã lỗi áp suất rail nhưng thay cảm biến mới vẫn không hết pan?

Cảm biến chỉ có nhiệm vụ đo và báo cáo giá trị thực tế về hộp, do đó mã lỗi áp suất rail thấp hoặc cao thường bắt nguồn từ lỗi cơ khí của van điều áp SCV, van an toàn đuôi ống rail bị xả sớm, bơm cao áp bị tụt áp hoặc lọc dầu bị nghẹt bùn bẩn. Thợ cần dùng đồng hồ đo áp lực cơ khí hoặc kiểm tra lượng dầu hồi của từng kim phun trước khi kết luận hỏng cảm biến.

Có thể dùng máy đọc lỗi xe con thông thường để đọc xe tải Hyundai HD320 không?

Các loại máy chẩn đoán xe con phổ thông hoạt động ở điện áp 12V và không có sẵn giao thức giao tiếp chuẩn SAE J1939 dành cho xe thương mại hạng nặng. Nếu cắm trực tiếp vào hệ thống điện 24V của xe tải Hyundai HD320, máy quét xe con có thể bị cháy nguồn ngay lập tức, do đó thợ bắt buộc phải dùng máy quét hỗ trợ điện áp 24V và phần mềm xe tải chuyên dụng.
