Sửa máy ép thủy lực gara xe tải bị tụt áp xì phốt

Giữa trưa nắng gắt, xưởng đang nhận ca đại tu dàn gầm chiếc Howo 4 chân thì chiếc máy ép thủy lực gara xe tải lăn đùng ra dở chứng. Thợ gá đòn nhíp lên bàn ép, tay gạt bơm mỏi nhừ mà đồng hồ áp vừa nhích lên 20 tấn đã tụt áp tụt hơi, ty ben ứa dầu lênh láng quanh cổ trục. Bạc nhíp kẹt cứng không nhúc nhích, tài xế đứng cạnh sốt ruột giục lấy xe để kịp giờ giao hàng khiến không khí trong xưởng căng như dây đàn. Bệnh tụt áp và xì phốt ty ben là hai lỗi kinh điển trên hệ thống ép thủy lực tải nặng sau thời gian dài cày ải liên tục.

Xem thêm bài tổng quan cả hệ thống: Máy ép thủy lực xưởng xe tải: Tính tải và vận hành.

Nội dung chính của bài viết

Mục lục bài viết

Cấu tạo cụm ben ép và bơm thủy lực trên máy ép xe tải

Hệ thống lực ép của dòng máy này hoạt động dựa trên nguyên lý truyền áp suất chất lỏng khép kín giữa cụm bơm tạo áp và xi lanh chấp hành. Khi nắm rõ đường đi của dòng nhớt 68 và vị trí làm việc của từng chi tiết cơ khí, anh em thợ sẽ cô lập pan bệnh nhanh hơn nhiều mà không cần tháo tung cả bộ máy.

Hệ thống bao gồm các cụm bộ phận cơ bản sau:

Bơm tạo áp: Thường là bơm tay hai cấp tốc độ hoặc bơm nguồn điện/khí nén, tích hợp van một chiều hút – xả và van xả áp hồi dầu về bình chứa.
Khung dầm chữ H: Chịu toàn bộ lực phản hồi khi ép, có các chốt định vị bàn ép làm bằng thép chịu lực cường độ cao.
Cụm xi lanh và ty ben: Vỏ xi lanh chứa buồng dầu áp cao, ty ben mạ crom đặc dẫn hướng và truyền lực tỳ trực tiếp lên phôi thép.
Cụm làm kín (gioăng phớt): Gồm phốt gạt bụi ở cổ xi lanh, phốt chắn dầu cổ trục và bộ phốt piston (phốt quả đào) giữ kín áp suất lòng trong xi lanh.
Đồng hồ đo áp suất: Hiển thị tải trọng ép thực tế quy đổi theo áp suất dầu (bar hoặc tấn lực).

Bảng tra cứu triệu chứng tụt áp và xì phốt máy ép thủy lực

Bảng thông số dưới đây tổng hợp các dấu hiệu hỏng hóc thực tế tại xưởng giúp anh em đối chiếu nhanh nguyên nhân và hướng xử lý chuẩn xác:

Triệu chứng thực tế	Nguyên nhân cốt lõi	Biện pháp khắc phục
Bơm lên áp rồi tự tụt dần, ty ben thụt ngược lại	Hở van bi một chiều ở bơm, mòn phốt quả đào piston trong xi lanh	Xoáy lại đế van bi, vệ sinh cặn bẩn hoặc thay bộ phốt piston mới
Dầu thủy lực ứa thành dòng quanh cổ ty ben khi ép tải	Phốt chắn dầu cổ xi lanh bị rách, chai cứng hoặc ty ben bị xước sâu	Thay phốt chắn dầu chịu áp, dùng đá mài mịn đánh bóng khử vết xước ty
Tay bơm nặng trịch nhưng ty ben không chịu nhích xuống	Kẹt đường dầu cao áp, rơ van hồi dầu hoặc ty ben bị cong vênh	Kiểm tra ống dẫn dầu, cân chỉnh độ thẳng ty ben hoặc xả khí bẫy
Áp chỉ đạt mức tối đa 50-60% rồi đứng im dù bơm hết cỡ	Lò xo van an toàn (van bypass) bị nhão hoặc hở gioăng nón	Căn chỉnh lại ốc siết lò xo van điều áp, thay viên bi hoặc đế côn

Top 3 pan bệnh thủy lực dai dẳng trên máy ép

Phần lớn các trục trặc về lực ép đều bắt nguồn từ dầu nhiễm tạp chất hoặc gioăng phớt làm việc quá tải trong thời gian dài mà không được bảo dưỡng.

Pan 1: Bơm tay tụt áp, không giữ được tải khi ép nặng

Anh em gạt bơm thấy nhẹ bẫng hoặc ép lên được vài tấn rồi buông tay là đồng hồ tụt dần. Thủ phạm chính thường do mạt sắt hoặc cặn dầu bám dính vào miệng đế van bi một chiều bên trong củ bơm làm dầu áp cao luồn ngược lại khoang dầu hồi. Trường hợp thứ hai là phốt quả đào trên piston bị toét mép, dầu áp suất cao lọt từ khoang đẩy sang khoang chứa dầu hồi khiến lực ép bị triệt tiêu hoàn toàn.

Pan 2: Xì phốt cổ ty ben, nhớt chảy lênh láng xuống bàn ép

Khi thao tác các ca khó như kỹ thuật dùng máy ép thủy lực tháo ép ắc nhíp xe tải, ty ben thường phải chịu tải trọng tỳ lớn. Nếu phôi đặt lệch tâm sinh ra lực uốn ngang, cổ ty ben sẽ tỳ mạnh vào miệng vỏ làm biến dạng phốt chắn dầu. Phốt cổ trục một khi đã rách hoặc lão hóa thành cao su chết thì nhớt sẽ phụt ra ngoài theo từng nhịp dập bơm, vừa hao dầu vừa gây trơn trượt mất an toàn cho sàn xưởng.

Pan 3: Lòng xi lanh hoặc ty ben bị xước cày rãnh dọc

Hiện tượng này xuất hiện khi dầu thủy lực dùng nhiều năm không thay, lẫn đầy mạt thép và bụi cát. Khi ty ben thụt ra thò vào, hạt sạn kẹt giữa phốt và bề mặt mạ crom sẽ cày thành các rãnh sâu. Rãnh xước này đóng vai trò như đường thoát áp, khiến anh em có thay phốt mới vào thì chỉ ép được vài bữa là dầu lại xì ra như cũ.

Quy trình tháo phục hồi gioăng phớt và xử lý tụt áp tại chỗ

Để tự phục hồi bộ phốt ty ben ngay tại xưởng mà không cần chở cả con máy đi tiện, anh em tiến hành tuần tự theo các bước thực tế dưới đây:

Bước 1: Xả toàn bộ áp suất và thu hồi dầu thủy lực
Trước khi động cờ lê vào bất kỳ ốc nào, anh em phải mở van xả hết áp suất trong hệ thống về mức 0 bar, hạ ty ben về vị trí thấp nhất. Chuẩn bị sẵn khay sạch để hứng dầu cũ tháo ra từ bình chứa, tránh để nhớt tràn ra mặt bàn máy gây mất vệ sinh.

Bước 2: Tháo ống dẫn và hạ cụm xi lanh
Dùng cờ lê miệng tháo rắc co đầu dây dẫn dầu cao áp, bọc đầu ren bằng giẻ sạch để chống cát bụi lọt vào đường ống. Kê đỡ chắc chắn bên dưới rồi tháo các bu lông giằng đỉnh khung chữ H để nhấc cụm xi lanh ra sàn làm việc.

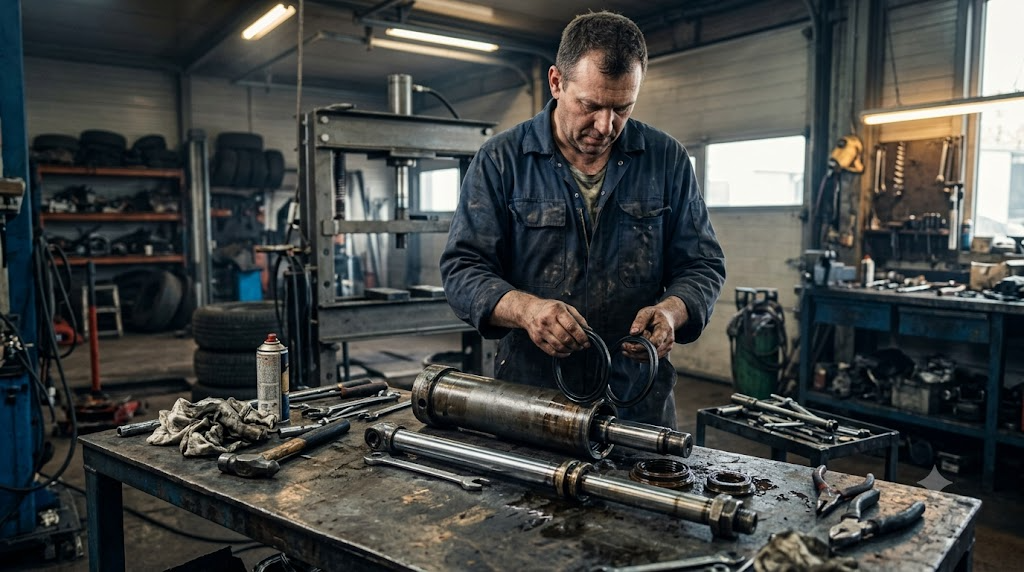

Bước 3: Mở nắp chụp cổ xi lanh và rút ty ben
Để mở nắp ren cổ ben bị rỉ sét lâu năm, anh em dùng dụng cụ cầm tay như mỏ lết răng cỡ lớn hoặc cờ lê móc chuyên dụng gõ nhẹ xung quanh ren để rã sét rồi vặn mở nắp chụp. Rút từ từ cả cụm ty ben và piston ra khỏi nòng xi lanh, đặt cẩn thận lên tấm bìa carton sạch để tránh làm xước lớp mạ crom.

Bước 4: Kiểm tra lòng nòng và đánh bóng ty ben
Dùng đèn soi kiểm tra kỹ lòng xi lanh xem có bị cày rãnh hay rỗ mọt hay không. Nếu ty ben có vết xước dăm nhẹ, anh em dùng giấy nhám nước độ mịn từ 1000 đến 1500 tẩm dầu nhớt chà xoay tròn nhẹ tay để xóa gờ sắc nhọn, không để lại mép bén làm rách phốt mới khi lắp vào.

Bước 5: Thay mới bộ gioăng phớt và ráp hoàn thiện
Dùng que móc đồng hoặc dẹt bo tròn đầu khều nhẹ bộ phốt cũ ra khỏi rãnh piston và nắp cổ trục. Vệ sinh sạch rãnh phốt, bôi một lớp dầu thủy lực mỏng lên bộ gioăng phốt chịu áp mới rồi dùng tay lựa đều vào rãnh, tránh để phốt bị vặn xoắn. Ráp piston vào nòng, siết chặt nắp cổ xi lanh, đấu nối lại đường ống và châm đầy dầu thủy lực sạch số 68 vào bình chứa.

Lưu ý khi vận hành và chọn thiết bị phục vụ sửa chữa gầm

Bên cạnh việc dùng máy ép đúng tải, an toàn gầm xe tải luôn là ưu tiên số một của mọi chủ xưởng. Khi thao tác hạ cầu, rút láp hay tháo cụm moay ơ để đưa chi tiết lên bàn ép, anh em tuyệt đối không được chủ quan chỉ dùng mỗi kích nâng.

Sau khi kích nâng trục xe lên độ cao cần thiết, bắt buộc phải hạ dầm cầu tỳ vững chãi lên mễ kê chân voi tải trọng 10 đến 20 tấn trước khi chui gầm làm việc. Thói quen kê gá bằng gỗ mục hay gạch táp lô rất nguy hiểm, chỉ một cú rung lắc mạnh là xe sập xuống gây tai nạn khôn lường.

Đối với các ốc tắc kê bánh xe hay ốc quang nhíp gỉ sét lâu năm bám đầy bùn đất, anh em bắn súng xiết bu lông 1 inch kết hợp xịt dung dịch rã sét để mở ốc ngọt xớt, tránh tình trạng giật cục làm toét đầu tán hoặc gãy bu lông tắc kê.

Để đảm bảo các bộ phận truyền động hoạt động êm ái sau khi ép thay bạc mới, anh em dùng máy bơm mỡ khí nén bắn đầy mỡ bò chuyên dụng vào các vú mỡ của ắc nhíp, khớp các đăng và ngỗng moay ơ, bảo vệ vòng bi khỏi bị cháy khét khi xe chạy đường dài.

Ngoài ra, khi thực hiện các bài ép đòi hỏi độ chính xác cao như ép tháo và lắp vòng bi bạc đạn moay ơ xe đầu kéo, anh em cần gia công cữ tỳ chuẩn xác đúng đường kính ca bi. Tuyệt đối không dùng búa sắt đóng trực tiếp lên gá ép vì mạt thép văng ra có thể làm xước ty ben của máy.

Đồ nghề cho các bước trong bài anh em chọn tại Alotools — hàng có sẵn, tư vấn theo đúng việc.

Câu hỏi thường gặp

Dầu thủy lực cho máy ép gara xe tải nên dùng loại nào và bao lâu phải thay?

Anh em nên dùng dầu thủy lực chuẩn ISO VG 68 hoặc 46 của các hãng uy tín để đảm bảo độ nhớt ổn định khi làm việc tải nặng. Thông thường sau khoảng 12 đến 18 tháng sử dụng liên tục trong môi trường gara nhiều bụi bặm, anh em nên xả sạch cặn đáy bình và thay dầu mới hoàn toàn.

Làm sao để biết máy ép thủy lực bị tụt áp do hỏng bơm hay do hỏng xi lanh?

Anh em chỉ cần lắp một van khóa áp lực chịu tải cao ngay trên đường ống giữa củ bơm và xi lanh. Khi gạt bơm lên áp khoảng 200 bar, khóa chặt van này lại; nếu đồng hồ áp gắn ở củ bơm tụt dần thì lỗi nằm ở van bi bơm, còn đồng hồ gắn ở xi lanh tụt thì chắc chắn do hở phốt piston.

Có thể quấn thêm băng keo non vào rãnh phốt để chống xì dầu tạm thời không?

Tuyệt đối không nên quấn băng keo non dưới chân phốt thủy lực vì áp suất làm việc của máy lên tới hàng trăm bar sẽ nghiền nát lớp băng keo này ngay tức khắc. Mẩu băng keo vụn rách ra sẽ trôi theo dòng dầu gây tắc đường ống và kẹt van bi một chiều, khiến máy hư hỏng nặng thêm.

Tại sao sau khi thay toàn bộ phốt mới mà máy ép thủy lực gara xe tải vẫn bị xì dầu ở nắp cổ?

Nguyên nhân phổ biến nhất là bề mặt ty ben đã bị xước dăm hoặc bị mòn oval mà thợ không xử lý dứt điểm trước khi đóng phốt mới vào. Ngoài ra, việc dùng phốt sai kích cỡ (hụt đường kính trong hoặc ép quá chặt rãnh) cũng làm mép phốt bị cắn rách ngay từ nhịp ép đầu tiên.
