Bắt bệnh hệ thống phun xăng điện tử FI xe máy chuẩn thợ

Sáng sớm dắt chiếc Lead 125 vào xưởng, khách cằn nhằn xe đang đi cứ hụt ga đầu, leo dốc cầu thì lịm dần rồi tắt ngấm, đứng giữa đường bấm đề mãi chỉ nghe củ đề quay ro ro mà máy không chịu nổ. Thợ cắm que thăm, mở nắp lọc gió ngó nghiêng rồi phán bừa hỏng bugi hay cháy cuộn mâm lửa thì rất dễ ăn đòn oan uổng, tháo tung cả dàn áo ra mà xe vẫn nằm ì một chỗ. Muốn ăn tiền nhanh, làm dứt điểm từng pan mà khách phục sát đất thì anh em thợ bắt buộc phải nắm vững phương pháp bắt bệnh hệ thống phun xăng điện tử FI xe máy bằng đồ nghề đo kiểm thực tế, cắm máy đọc thông số Data Live kết hợp đo áp lực cơ khí thay vì ngồi mò kim đáy bể.

Nội dung chính của bài viết

Mục lục bài viết

Hệ thống phun xăng điện tử FI xe máy là gì

Hệ thống phun xăng điện tử FI xe máy là cơ cấu điều khiển hòa khí tự động bằng mạch điện tử, thay thế hoàn toàn bộ chế hòa khí cơ truyền thống nhằm cung cấp lượng xăng chính xác theo từng dải vòng tua và tải trọng động cơ. Trên các dòng xe tay ga và xe số hiện đại, hệ thống này thu thập tín hiệu từ chuỗi cảm biến gửi về hộp điều khiển trung tâm ECU, từ đó tính toán góc đánh lửa và thời gian nhấc kim phun xăng tính bằng mili giây. Nếu hệ thống này gặp trục trặc, động cơ sẽ mất ngay tỷ lệ hòa khí chuẩn 14,7:1, dẫn đến hàng loạt pan bệnh khó chịu như xe khó nổ buổi sáng, chạy hao xăng khét lẹt, hụt ga đầu hoặc giật cục khi tăng tốc.

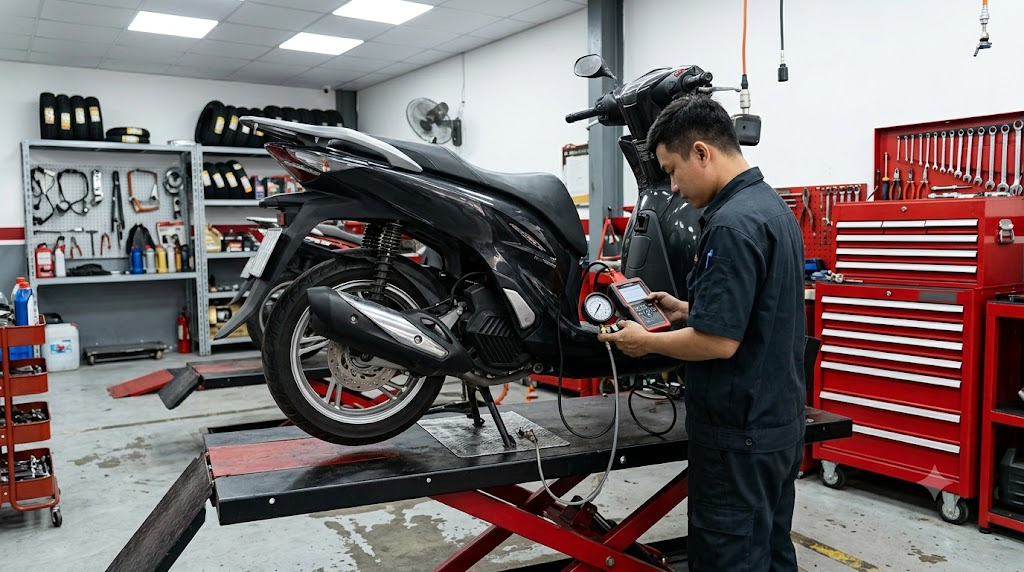

Trước khi bắt tay vào đo đạc, anh em đưa xe lên bàn nâng xe máy nâng cao ngang tầm ngực để thao tác đo kiểm cảm biến, tháo lắp đường ống dẫn xăng thuận tiện mà không phải còng lưng chui gầm xưởng bẩn thỉu. Việc hiểu rõ bản chất tín hiệu điện áp gửi về ECU và đường đi của áp suất nhiên liệu sẽ giúp anh em khoanh vùng hư hỏng trong vòng 10 phút, không mất công tháo tung những chi tiết còn hoạt động tốt.

Sơ đồ cấu tạo hệ thống FI trên xe máy

Một hệ thống phun xăng điện tử khép kín trên xe máy cơ bản được chia làm 3 khối chức năng chính: khối tiếp nhận tín hiệu đầu vào gồm các cảm biến, khối xử lý trung tâm ECU và khối cơ cấu chấp hành trực tiếp điều khiển phun nhiên liệu cùng tia lửa điện.

Cảm biến vị trí bướm ga TPS

Cảm biến TPS gắn trực tiếp trên trục cánh bướm ga của họng tiếp nhận gió, nhận nhiệm vụ biến đổi góc mở tay ga của người lái thành tín hiệu điện áp gửi về ECU từ 0,5V khi đóng bướm ga hoàn toàn đến khoảng 4,2V – 4,5V khi kéo hết ga. Khi cảm biến này bị mòn dải điện trở than bên trong, tín hiệu gửi về sẽ bị nhảy cóc hoặc rơi vào điểm mù rỗng, khiến xe bị hụt ga đầu tức thì hoặc rồ ga đột ngột dù tay ga không hề nhích thêm.

Cảm biến nhiệt độ động cơ EOT hoặc ECT

Cảm biến ECT đo nhiệt độ nước làm mát trên xe tay ga két nước, hoặc cảm biến EOT đo nhiệt độ dầu máy trên xe làm mát bằng gió cưỡng bức, hoạt động theo nguyên lý điện trở nhiệt hệ số âm nhiệt độ càng cao thì điện trở càng giảm. Khi cảm biến chết ở trạng thái báo lạnh ảo, ECU sẽ hiểu nhầm xe đang khởi động giữa trời đông nên liên tục ra lệnh nâng thời gian mở kim phun, gây nên hiện tượng xe ăn xăng kinh hoàng, bugi đóng muội than đen sì và xe có mùi xăng sống nồng nặc.

Cảm biến áp suất khí nạp MAP

Cảm biến MAP đo độ chân không phía sau bướm ga trong cổ hút để phản ánh tải trọng thực tế của động cơ khi lên dốc hoặc chở nặng. Ống chân không nối cảm biến bị nứt, rách hoặc màng cảm biến đóng cặn dầu bẩn sẽ gửi sai giá trị điện áp, làm xe bị ì máy, vặn ga lên chậm chạp và không thể đạt được tốc độ thiết kế.

Cảm biến oxy trên đường ống xả

Cảm biến oxy cắm ở cổ bô nhận nhiệm vụ đo lượng oxy còn sót lại trong khí thải để ECU liên tục hiệu chỉnh lượng phun ngắn hạn và dài hạn nhằm duy trì mức hòa khí lý tưởng. Muội than bám dày đầu cảm biến hoặc đứt dây sấy sẽ làm tín hiệu điện áp bị treo đơ ở một mức cố định, xe chạy giật cục ở dải tốc độ ổn định 40 – 50 km/h và xả khói đen mờ khi thốc ga.

Bơm xăng và cụm van điều áp

Cụm bơm xăng đặt chìm trong bình chứa sử dụng mô tơ điện cánh gạt kết hợp van điều áp một chiều để duy trì áp suất đường ống luôn ổn định ở mức tiêu chuẩn khoảng 3 bar (3 kg/cm2 hoặc 43 psi). Van điều áp kẹt mở hoặc lọc xăng rách nghẹt cặn bẩn sẽ làm tụt áp suất trên dàn ống dẫn, xăng phun ra thành giọt to thay vì dạng sương mịn, dẫn tới hiện tượng đề dai khó nổ và hụt hơi mỗi khi ép ga lớn.

Kim phun xăng điện tử

Kim phun xăng là van điện từ siêu chính xác nhấc kim nhờ cuộn dây từ tính để phun tia nhiên liệu tơi xốp thẳng vào trước xupap nạp. Lỗ kim phun siêu nhỏ chỉ vài chục micromet rất dễ bị đóng cặn nhựa dẻo do xăng bẩn hoặc muội carbon từ buồng đốt thổi ngược lên, làm sai lệch góc phun và lưu lượng nhiên liệu cung cấp cho buồng đốt.

Hộp điều khiển động cơ ECU

ECU là bộ não điện tử trung tâm tiếp nhận liên tục tín hiệu từ tất cả cảm biến, tra cứu bảng nhớ nạp sẵn để kích hoạt dòng điện mở kim phun xăng và đóng ngắt bobin sườn đánh lửa. ECU bị chập đường cấp nguồn 5V cảm biến, lỏng chân giắc cắm hoặc ẩm mốc bo mạch sẽ khiến động cơ chết máy bất thình lình hoặc xe hoàn toàn mất lửa cao áp, mất xung phun xăng.

Nguyên lý hoạt động của hệ thống phun xăng điện tử FI xe máy

Nguyên lý hoạt động của hệ thống vận hành theo một chu trình khép kín chặt chẽ bắt đầu từ khoảnh khắc thợ hoặc khách hàng vừa bật khóa điện sang nấc ON. Khi công tắc máy bật mở, ECU lập tức dập mass cho rơ le bơm xăng hoạt động trong khoảng 2 đến 3 giây để bơm xăng chìm hút nhiên liệu qua lưới lọc thô, nén qua van điều áp nhằm tạo dựng sẵn áp lực cơ khí chuẩn 3 bar trên toàn bộ tuyến đường ống dẫn xăng cao áp.

Ngay khi bấm nút đề, trục khuỷu quay làm vấu từ trên vô lăng quét qua cảm biến vị trí trục khuỷu CKP, phát ra chuỗi xung điện xoay chiều báo cho ECU biết tốc độ vòng tua máy và vị trí điểm chết trên của piston. Đồng thời lúc này, các cảm biến nạp gồm cảm biến áp suất khí nạp MAP, cảm biến nhiệt độ khí nạp IAT và cảm biến góc mở bướm ga TPS xác định chính xác lưu lượng không khí tràn vào buồng đốt. Cảm biến nhiệt độ động cơ ECT/EOT gửi thông số nhiệt độ hiện tại để ECU kích hoạt chế độ làm đậm khi máy nguội tương tự như kéo e gió trên bình xăng con đời cũ.

Tổng hợp toàn bộ các dữ liệu đầu vào đó chỉ trong vài phần nghìn giây, ECU tiến hành ngắt mass cuộn dây kim phun theo khoảng thời gian tính toán chuẩn xác, nhấc đầu kim để xăng áp suất cao phụt qua các lỗ nhỏ xíu, xé tơi thành hạt sương mịn hòa trộn đều với luồng không khí nạp đi vào buồng đốt qua xupap hút. Cuối kỳ nén, ECU ngắt dòng sơ cấp của bobin sườn để phóng tia lửa điện cao áp tại đầu bugi đốt cháy hoàn toàn hòa khí sinh công đẩy piston đi xuống. Sau khi hòa khí cháy xong và thoát ra đường cổ pô, cảm biến oxy liên tục ngửi lượng oxy dư thừa để gửi tín hiệu điện áp phản hồi ngược về ECU, tạo thành vòng lặp khép kín tự động bù trừ lượng xăng theo thời gian thực tế.

Bảng tra nhanh triệu chứng, nguyên nhân và cách xử lý pan bệnh FI xe máy

Dưới đây là bảng tổng hợp các triệu chứng hư hỏng thực tế ở xưởng xe máy, nguyên nhân cốt lõi và hướng kiểm tra xử lý nhanh nhất cho anh em thợ:

Triệu chứng thực tế tại xưởng	Nguyên nhân cốt lõi nghi ngờ	Thiết bị đo kiểm cần dùng	Hướng kiểm tra và xử lý dứt điểm
Bật khóa ON không nghe tiếng bơm xăng reo, đề máy không nổ	Đứt cầu chì FI, hỏng rơ le chính, chết mô tơ bơm xăng hoặc đứt dây tín hiệu	Đồng hồ vạn năng điện tử hiển thị số	Đo điện áp 12V cấp vào giắc bơm xăng, kiểm tra thông mạch rơ le và tiếp điểm mass khung xe
Xe khó nổ buổi sáng, đề dài máy mới nổ lụp bụp rồi lịm tắt	Cảm biến nhiệt độ EOT/ECT báo sai giá trị, áp suất bơm xăng yếu dưới 2 bar	Đồng hồ đo áp suất bơm xăng xe máy	Đo áp suất tĩnh đường ống dẫn xăng, kiểm tra thông số nhiệt độ động cơ trên máy chẩn đoán
Lên ga đầu bị hụt hơi, xe khựng lại rồi mới giật mạnh vọt đi	Mòn dải than cảm biến TPS, nghẹt lọc xăng thô trong bình chứa	Máy đọc lỗi xe máy đa năng	Xem đồ thị điện áp bướm ga trên máy chẩn đoán tìm điểm sụt áp, thay mới cụm lọc xăng
Chạy tốc độ cao bị hụt hơi lịm dần, nhả bớt ga lại chạy được	Áp suất bơm xăng tụt khi tăng tải, kim phun bị đóng cặn nhựa dẻo	Đồng hồ đo áp suất bơm xăng xe máy	Gắn đồng hồ đo áp trực tiếp khi nổ máy vặn hết ga, kiểm tra độ sụt áp dưới 2,5 bar
Xe cực kỳ hao xăng, khói pô đen xì, bugi đóng muội than dày cộp	Kim phun đái nhỏ giọt, cảm biến oxy chết treo điện áp nghèo, kẹt van IACV	Máy súc rửa kim phun siêu âm	Đưa kim phun lên bàn test kiểm tra độ tơi và độ kín khít, đo tín hiệu cảm biến oxy
Garanti không đều, lúc rồ cao lúc tắt máy khi dừng đèn đỏ	Họng ga bám muội than bẩn, van cầm chừng IACV/FID kẹt cứng, rò rỉ cổ hút	Máy đọc lỗi xe máy đa năng	Tháo vệ sinh sạch họng ga bằng dung dịch, cắm máy chẩn đoán thực hiện reset lại bướm ga
Đang chạy bình thường bỗng dưng lịm máy chết hẳn, đề lại không nổ	Mất tín hiệu cảm biến trục khuỷu CKP do nóng cuộn dây, lỏng giắc cắm ECU	Đồng hồ vạn năng điện tử hiển thị số	Đo điện trở cuộn CKP khi máy nóng, kiểm tra xung kích và độ hở đầu cảm biến tới vấu từ
Đèn MIL nhấp nháy liên tục trên mặt đồng hồ công tơ mét	Hệ thống ghi nhận mã lỗi quá khứ hoặc hiện tại từ các cảm biến hư hỏng	Máy đọc lỗi xe máy đa năng	Kết nối máy vào cổng chuẩn đoán DLC đọc mã lỗi DTC, tra bảng mã lỗi sửa chữa

Cách dùng máy đọc lỗi xe máy FI tra mã lỗi và xem dữ liệu động cơ

Máy đọc lỗi xe máy đa năng là thiết bị bắt buộc phải có đối với mọi tiệm sửa xe máy hiện đại, giúp thợ giao tiếp trực tiếp với bộ não ECU của xe chỉ sau vài thao tác bấm phím. Khi cắm giắc của thiết bị vào cổng chẩn đoán DLC trên xe, màn hình máy sẽ hiển thị toàn bộ danh sách mã lỗi lịch sử cũng như mã lỗi đang hiện hành theo chuẩn OBD của từng hãng Honda, Yamaha, Piaggio hay SYM. Thợ không còn phải ngồi đếm từng nhịp chớp dài chớp ngắn của đèn báo lỗi MIL trên mặt đồng hồ như thời kỳ trước, loại bỏ hoàn toàn nguy cơ đếm nhầm nhịp gây phán đoán sai lệch.

Quan trọng hơn cả việc đọc mã lỗi thông thường là tính năng đọc dữ liệu động cơ hiện hành Data Live trên máy đọc lỗi xe máy. Thợ già kinh nghiệm chỉ cần nhìn vào dải thông số vòng tua máy, góc mở bướm ga tính theo độ, điện áp cảm biến oxy dao động từ 0,1V đến 0,9V và thời gian phun nhiên liệu từ 1,8ms đến 2,5ms ở chế độ nổ cầm chừng là đã bắt trúng tim đen của bệnh. Khi thay thế cảm biến mới hoặc sau khi tháo rời vệ sinh họng hút gió, thợ bắt buộc phải dùng máy thực hiện thao tác khôi phục lại vị trí bướm ga nguyên bản để ECU học lại dải garanti chuẩn.

Quy trình cắm giắc, đọc thông số live data và các bước thao tác trên màn hình anh em xem chi tiết trong bài cách dùng máy đọc lỗi xe máy FI tra mã lỗi, xem dữ liệu động cơ và reset bướm ga chuẩn.

Kỹ thuật dùng đồng hồ đo áp suất bơm xăng xe máy bắt bệnh hụt ga đầu

Có những chiếc xe máy FI vào xưởng có triệu chứng hụt ga, lịm máy cực kỳ rõ ràng nhưng cắm máy đọc lỗi vào thì trắng trơn không hề báo bất kỳ mã lỗi DTC nào trong bộ nhớ. Lý do đơn giản là ECU chỉ giám sát được mạch điện của mô tơ bơm xăng xem có bị đứt hay chập chạm hay không, chứ hoàn toàn không thể đo được áp suất nén thực tế của dòng xăng bên trong đường ống dẫn. Lúc này, công cụ duy nhất giúp anh em định bệnh chuẩn xác 100% chính là bộ thiết bị đo kiểm áp lực nhiên liệu cơ học cắm nối tiếp trực tiếp vào đường dẫn từ bình xăng tới kim phun.

Anh em tháo giắc khóa nhanh ở ngõ ra bơm xăng, đấu nối tiếp đồng hồ đo áp suất bơm xăng xe máy có dải đo từ 0 đến 6 bar vào giữa đường ống dẫn nhiên liệu. Bật khóa điện ON, kim đồng hồ chuẩn của các dòng xe Honda, Yamaha phải vọt dứt khoát lên mức 3 bar (hoặc tối thiểu 2,8 bar) và giữ nguyên không bị tụt áp nhanh sau khi tắt khóa. Nổ máy lên ga lớn, nếu kim đồng hồ tụt thẳng đứng xuống dưới 2 bar thì nguyên nhân xe bị lịm máy, hụt ga chắc chắn nằm ở mô tơ bơm xăng đã rão chổi than hoặc van điều áp cao su đã bị rách hở.

Các bước đấu nối tiếp giắc chữ T và bảng thông số áp suất tiêu chuẩn từng dòng xe được hướng dẫn chi tiết trong bài kỹ thuật dùng đồng hồ đo áp suất bơm xăng xe máy bắt bệnh hụt ga đầu, lịm máy khi lên ga.

Vận hành máy súc rửa kim phun siêu âm và kiểm tra lưu lượng phun

Sau khoảng 15.000 đến 20.000 km lăn bánh trên đường phố nhiều bụi bặm và chất lượng xăng dầu trôi nổi, kim phun xe máy FI bắt đầu bị bám dính lớp cặn carbon và màng nhựa dẻo đóng cứng quanh các lỗ xả nhiên liệu cực nhỏ. Khi các lỗ phun bị tắc nghẽn một phần, tia xăng phun ra không còn tơi thành sương mịn mà biến thành dạng giọt đặc bắn lệch hướng, làm hòa khí trộn không đều dẫn tới xe khó nổ, máy gõ lạch cạch và giảm hiệu suất vận hành rõ rệt. Việc xịt rửa bằng chai xịt chế hòa khí bên ngoài hoàn toàn vô tác dụng vì không thể đánh tan được cặn bẩn cứng đầu nằm sâu bên trong lõi van kim.

Giải pháp xử lý triệt để là tháo kim phun đặt vào bể ngập dung dịch tẩy rửa chuyên dụng của máy súc rửa kim phun siêu âm để sóng siêu âm tần số cao hàng chục kHz rung lắc bóc tách từng hạt cặn bẩn bám chặt trong chân van. Sau quá trình tẩy rửa siêu âm, kim phun được gắn lên các ống thủy tinh đo lường có gắn bơm áp lực và đèn led soi sáng để kiểm tra góc phun sương, thử nghiệm độ kín khít chống đái rỉ xăng ở áp suất 3 bar và đo so sánh lưu lượng phun nhiên liệu ở dải mô phỏng 6.000 vòng/phút.

Quy trình pha dung dịch, cài đặt thời gian xung siêu âm và cách đọc mực chất lỏng trên ống đong anh em đọc thêm tại bài vận hành máy súc rửa kim phun siêu âm và kiểm tra lưu lượng phun tơi cho xe máy FI.

Bắt pan xe máy FI hao xăng và rung giật do kẹt kim phun

Pan bệnh xe máy tay ga FI đi kèm hiện tượng rung giật từng cơn khi chạy trớn hoặc giật cục ở dải tốc độ thấp kèm theo mức độ ngốn xăng vượt ngưỡng bình thường từ 20% đến 30% là bài toán đau đầu nếu thợ không có tư duy chẩn đoán kết hợp. Kim phun bị kẹt nhẹ ở trạng thái hé mở không đóng khít sẽ khiến xăng rỉ giọt liên tục vào họng nạp ngay cả trong kỳ nén và nổ, làm bugi ướt sũng xăng sống và muội than bám đen kịt khắp bề mặt chỏm piston buồng đốt. Nhiều thợ non tay cứ đè bộ nồi vô cấp ra thay bi nồi, thay dây curoa tốn tiền triệu của khách mà xe chạy vài hôm lại rung bần bật như cũ.

Để bắt trúng bệnh này, thợ cần kết hợp song song giữa thiết bị chẩn đoán điện tử và thiết bị kiểm tra cơ khí nhiên liệu. Cắm máy chẩn đoán vào cổng DLC để quan sát thông số Short Term Fuel Trim (bù trừ nhiên liệu ngắn hạn) âm sâu dưới -10% cùng với điện áp cảm biến oxy luôn ghì chặt ở mức cao trên 0,8V báo hòa khí quá đậm. Sau đó tháo kim phun kiểm tra trên thiết bị kiểm tra áp lực để quan sát tận mắt xem kim có bị rỉ giọt dưới áp suất tĩnh hay không, từ đó đưa ra quyết định súc rửa hồi phục hay thay kim phun mới.

Cách phân tích biểu đồ điện áp và quy trình loại trừ hiện tượng rung giật do hệ thống phun xăng được trình bày cặn kẽ trong bài bắt pan xe máy FI hao xăng, rung giật do kẹt kim phun bằng máy chẩn đoán kết hợp máy súc béc.

Lịch bảo dưỡng định kỳ hệ thống phun xăng điện tử xe máy

Hệ thống FI đòi hỏi chế độ chăm sóc định kỳ chuẩn mực để duy trì độ nhạy của cảm biến và tuổi thọ của các cơ cấu chấp hành đắt tiền. Dưới đây là bảng lịch trình bảo dưỡng định kỳ các hạng mục của hệ thống FI xe máy theo khuyến cáo thực tế tại xưởng:

Hạng mục kiểm tra bảo dưỡng	Chu kỳ thực hiện	Công việc thợ cần làm tại xưởng
Lưới lọc thô bơm xăng trong bình	Mỗi 10.000 km hoặc 12 tháng	Tháo cụm bơm xăng, thổi sạch cặn đáy bình, thay mới nếu lưới lọc rách hoặc nghẹt đen
Họng hút gió và cảm biến bướm ga	Mỗi 10.000 km	Tháo vệ sinh sạch muội carbon quanh bướm ga và đường gió phụ, không chọc vật nhọn vào họng
Kim phun nhiên liệu điện tử	Mỗi 15.000 km	Tẩy cặn bằng sóng siêu âm trên máy súc rửa, kiểm tra tia sương và lưu lượng đong ống thủy tinh
Bugi đánh lửa chân kim	Mỗi 8.000 – 10.000 km	Kiểm tra màu sắc chấu bugi, đo khe hở đánh lửa bằng thước lá, thay mới nếu mòn chấu
Cảm biến nhiệt độ động cơ ECT/EOT	Mỗi 20.000 km	Tháo kiểm tra bám cặn nước mát hoặc cặn dầu, đo thông số điện trở theo nhiệt độ chuẩn
Cảm biến oxy tại cổ ống xả	Mỗi 20.000 km	Vệ sinh muội than bám quanh đầu bảo vệ cảm biến, kiểm tra độ nhạy dao động điện áp
Kiểm tra toàn diện Data Live và Reset	Mỗi 10.000 km	Cắm máy chẩn đoán quét lỗi tiềm ẩn, kiểm tra góc mở bướm ga và cài đặt lại thông số gốc

Thiết bị cần có để làm hệ thống FI theo quy mô tiệm xe máy

Tùy theo số lượng xe ra vào xưởng mỗi ngày và nguồn vốn ban đầu, anh em chủ xưởng có thể cân nhắc đầu tư các thiết bị đồ nghề từ cơ bản đến nâng cao theo bảng phân loại dưới đây:

Hạng mục đồ nghề	Tiệm sửa xe máy nhỏ lẻ	Cửa hàng sửa chữa xe ga vừa	Xưởng đại tu máy xe máy lớn
Thiết bị chẩn đoán điện tử	Đồng hồ vạn năng điện tử hiển thị số có thang đo thông mạch và đo tần số Hz	Máy đọc lỗi xe máy đa năng màn hình màu cầm tay đọc xóa lỗi và xem Data Live	Máy chẩn đoán xe máy chuyên sâu kết nối máy tính bảng, hỗ trợ nạp phần mềm remap mở tua
Đo kiểm áp suất cơ khí	Đồng hồ đo áp suất bơm xăng xe máy mặt kim cơ khí kèm bộ đầu nối giắc chữ T	Đồng hồ đo áp suất bơm xăng xe máy kèm van xả áp và bộ cút nối nhanh cao cấp	Bộ kiểm tra áp suất bơm xăng kết hợp đồng hồ đo áp suất nén buồng đốt chuyên dụng
Vệ sinh làm sạch kim phun	Bình xịt vệ sinh chế hòa khí kết hợp giắc cắm kích điện 12V thủ công	Máy súc rửa kim phun siêu âm 2 bình đong có gia nhiệt dung dịch tẩy rửa	Hệ thống máy súc rửa kiểm tra kim phun tự động đa năng 4 bình đong kèm buồng siêu âm riêng
Bảo dưỡng cơ khí phụ trợ	Bơm tay, tua vít, bộ lục giác bông sao và bình xịt chống rỉ sét tiếp điểm điện	Tủ dụng cụ đồ nghề sửa xe nhiều ngăn, bình xịt bướm ga chuyên dụng không hại cao su	Bộ súc rửa đường ống dẫn xăng tuần hoàn không cần tháo bình xăng, máy vệ sinh buồng đốt hydro

Những sai lầm thợ hay mắc khi bắt bệnh hệ thống phun xăng điện tử

Bắt bệnh hệ thống phun xăng điện tử đòi hỏi sự cẩn trọng và tư duy logic dựa trên các con số đo lường thực tế. Rất nhiều anh em thợ quen làm bình xăng con đời cũ khi chuyển sang làm xe FI thường mắc phải những sai lầm tai hại dưới đây khiến bệnh cũ không hết mà còn đẻ thêm bệnh mới.

Chọc ngoáy vật kim loại nhọn vào họng ga và lỗ xả kim phun

Nhiều thợ thấy bướm ga bám muội đen liền lấy tuốc nơ vít dẹp hoặc que sắt quấn giẻ cạo mạnh tay vào lòng ống họng hút, vô tình làm xước lớp mạ chống dính hoặc làm mòn mép cánh bướm ga bằng đồng thau. Hậu quả là bướm ga bị hở mép gió, không khí lọt qua khe hở làm xe bị rồ garanti lên 2.000 – 2.500 vòng/phút mà không tài nào chỉnh nhỏ lại được. Tương tự, dùng dây đồng hay kim khâu chọc vào lỗ kim phun sẽ làm toét lỗ thoát nhiên liệu, phá hỏng hoàn toàn góc phun tơi và lưu lượng phun chuẩn của nhà sản xuất.

Kích trực tiếp ắc quy 12V sai cách làm cháy cuộn dây kim phun

Kim phun xe máy hoạt động nhờ dòng điện kích nhấc kim ngắt quãng dạng xung điện tần số cao chỉ vài mili giây mỗi lần mở van. Thợ thiếu đồ nghề thường lấy hai sợi dây điện đấu trực tiếp từ hai cọc bình ắc quy 12V dí thẳng vào hai chân giắc của kim phun để xem kim có nhảy tạch tạch hay không. Thao tác dí ngâm dòng điện liên tục quá 5 giây sẽ làm cuộn dây từ tính bên trong kim phun bị quá nhiệt, chảy lớp men cách điện và cháy om cuộn dây, biến một chiếc kim phun chỉ bị nghẹt bẩn nhẹ thành cục phế liệu hỏng hoàn toàn.

Thay cảm biến hoặc họng ga mới nhưng quên thao tác reset ECU

ECU xe máy thông minh luôn có khả năng tự động học và bù trừ góc mở bướm ga theo độ hao mòn cơ khí thực tế của xe qua thời gian dài vận hành. Khi thợ thay thế cụm họng ga mới tinh hoặc lắp cảm biến vị trí bướm ga TPS mới mà không dùng máy chẩn đoán để bấm lệnh Reset ECM/ECU và nổ máy cho xe tự học lại garanti, ECU vẫn sẽ giữ nguyên giá trị bù ga sai lệch cũ. Chiếc xe sau khi thay đồ mới vẫn sẽ bị hiện tượng nổ lụp bụp, hụt ga đầu hoặc òa ga liên tục khiến thợ lúng túng tưởng rằng phụ tùng mới mua bị lỗi.

Đo điện áp cảm biến bằng cách cọc chọc thủng vỏ dây điện

Để đo kiểm tín hiệu điện áp từ cảm biến gửi về hộp điều khiển, nhiều anh em lười rút giắc nối thường lấy mũi nhọn que đo của đồng hồ vạn năng hoặc kim băng đâm thủng lớp vỏ bọc cao su của dây điện. Vết đâm thủng li ti này sau một thời gian đi mưa hoặc rửa xe máy bằng vòi nước áp lực cao sẽ bị nước ngấm vào lõi đồng, sinh ra muối đồng màu xanh làm oxy hóa mủn đứt ngầm sợi dây bên trong hoặc gây chập chạm tín hiệu giữa các đường cấp nguồn 5V rất khó tìm kiếm.

Muốn trang bị xưởng theo đúng kinh nghiệm trên, anh em tham khảo đồ nghề gara Alotools.

Câu hỏi thường gặp

Xe máy FI hụt ga đầu thường do bơm xăng hay họng ga?

Hiện tượng hụt ga đầu có thể bắt nguồn từ cả hai cụm chi tiết nhưng biểu hiện sắc thái rất khác nhau khi vận hành. Nếu do họng ga bám bẩn hoặc cảm biến TPS mòn dải than, xe sẽ bị khựng lại ngay tích tắc vừa nhích nhẹ tay ga sau đó ga lớn lại mượt bình thường. Trường hợp bơm xăng yếu hoặc nghẹt lọc, xe hụt hơi kèm theo hiện tượng lịm dần khi người lái vặn thốc ga để tăng tốc tải nặng, anh em chỉ cần cắm đồng hồ đo áp lực là xác định được ngay trong 5 phút.

Áp suất bơm xăng xe máy bao nhiêu là đạt tiêu chuẩn?

Áp suất tiêu chuẩn của hầu hết các dòng xe số và xe tay ga FI phổ thông hiện nay của Honda, Yamaha và Piaggio dao động trong mức từ 2,8 đến 3,2 bar (tương đương 40 đến 46 psi). Nếu cắm đồng hồ đo áp suất nhận thấy kim chỉ dưới 2,5 bar khi nổ máy chạy garanti hoặc kim bị tụt mạnh khi vặn thốc ga, mô tơ bơm xăng hoặc cụm van điều áp bên trong đã yếu và cần phải hạ bình xăng kiểm tra thay thế.

Bao lâu thì cần tháo súc rửa kim phun xe máy một lần?

Theo khuyến cáo chuẩn của các hãng xe máy và kinh nghiệm thực tế tại xưởng sửa chữa, kim phun nên được bảo dưỡng súc rửa định kỳ sau mỗi 15.000 đến 20.000 km lăn bánh. Tuy nhiên nếu xe thường xuyên đổ xăng tại các cây xăng lẻ nghi ngờ kém chất lượng, xe có dấu hiệu khó nổ máy buổi sáng hoặc có mùi xăng sống bốc ra từ ống xả thì nên tháo súc rửa kiểm tra lưu lượng sớm hơn chu kỳ tiêu chuẩn.

Tại sao xe bị hụt ga nhưng máy đọc lỗi không hiển thị mã lỗi?

Máy chẩn đoán chỉ báo mã lỗi khi mạch điện của các cảm biến bị đứt ngắt mạch hoàn toàn hoặc điện áp vượt ra ngoài dải định mức an toàn nạp sẵn trong phần mềm ECU. Những hư hỏng cơ khí thuần túy như áp suất bơm xăng tụt, lưới lọc xăng tắc nghẹt cặn, kim phun đái rỉ giọt hoặc xupap đội kênh nhẹ đều không làm nhảy mã lỗi điện tử, đòi hỏi thợ phải kết hợp xem dữ liệu động cơ Data Live và dùng đồng hồ áp lực để dò tìm.

Reset bướm ga ECM có cần thiết sau khi vệ sinh họng hút không?

Thao tác reset ECM và cài đặt lại vị trí góc bướm ga là bước kỹ thuật bắt buộc phải làm sau mỗi lần tháo dỡ vệ sinh họng hút gió. Khi họng ga sạch sẽ không còn lớp muội than cản trở, lượng gió nạp vào buồng đốt ở nấc garanti sẽ tăng lên đáng kể; nếu không xóa bộ nhớ thích ứng cũ thì ECU vẫn duy trì góc mở van gió cũ khiến xe bị òa ga, garanti nổ rất lớn và hao xăng.

Dấu hiệu nào cho biết cảm biến oxy xe máy bị hỏng?

Cảm biến oxy bị hỏng hoặc muội than bám dày đặc thường bộc lộ qua việc xe ngốn xăng bất thường từ 20% đến 30%, bugi tháo ra đóng muội đen khô ráp và ống pô bốc mùi xăng nồng nặc. Cắm máy chẩn đoán theo dõi dải điện áp cảm biến oxy, nếu thấy giá trị điện áp đứng im một chỗ không nhảy dao động liên tục từ 0,1V đến 0,9V khi giữ đều tay ga thì chắc chắn cảm biến đã chết hoặc đứt dây sấy nóng.

Có nên tự ý tháo kim phun ngâm vào xăng để cọ rửa không?

Anh em tuyệt đối không nên tự tháo kim phun ngâm vào thau xăng hay dầu hỏa rồi dùng bàn chải cọ rửa vì phương pháp này hoàn toàn không có tác dụng làm sạch lõi van bên trong. Cặn bẩn và màng keo nhựa dẻo bám chết ở đầu kim phun chỉ có thể bị đánh tan triệt để dưới tác động của sóng siêu âm kết hợp dung dịch súc rửa béc chuyên dụng và xung điện kích mở van kim trên máy móc bài bản.

Máy đọc lỗi đa năng có dùng chung được cho mọi hãng xe máy không?

Hầu hết các thiết bị máy đọc lỗi đa năng hiện đại bán trên thị trường đều hỗ trợ đọc dữ liệu cho hầu hết các hãng xe phổ biến tại Việt Nam như Honda, Yamaha, Piaggio/Vespa, Suzuki, SYM và Kymco thông qua các đầu cáp chuyển đổi giắc DLC riêng biệt. Máy tự động nhận diện giao thức truyền thông của từng dòng xe để hiển thị chính xác các thông số động cơ và các tính năng cài đặt nâng cao cho người dùng.

Nắm vững phương pháp chẩn đoán kết hợp giữa máy đọc lỗi quét thông số điện tử và đồng hồ đo áp lực cơ khí sẽ biến những pan bệnh phun xăng điện tử phức tạp nhất trở nên đơn giản, giúp anh em làm việc nhàn nhã, chính xác và xây dựng được lòng tin vững chắc nơi khách hàng.
