Tháo lắp rô tuyn trụ đứng kẹt cứng bằng máy ép thủy lực

Một buổi chiều mưa ẩm, anh em thợ nhận chiếc sedan đời cũ vào xưởng với tiếng lục cục gầm trước mỗi khi đánh lái qua gờ giảm tốc. Kích gầm lên lắc bánh thấy ngỗng moay-ơ rơ dọc cả phân, cao su che bụi rách tơi tả, bùn đất bám chặt khiến khớp cầu kẹt cứng như hàn chết vào lỗ càng. Nhiều anh em tiện tay lấy búa tạ thụi cật lực vào mắt càng để nảy nón rô tuyn ra, kết quả là nứt gang, toét lỗ côn mà chi tiết vẫn trơ trơ. Nắm vững kỹ thuật tháo lắp rô tuyn trụ đứng kết hợp dùng bộ ống lót gá khuôn trên máy ép sẽ giúp giải phóng cụm khớp cầu gỉ sét gọn gàng trong mười phút mà không làm hỏng cụm moay-ơ của khách.

1. Tháo lắp rô tuyn trụ đứng là gì và cơ chế kẹt cứng

Tháo lắp rô tuyn trụ đứng (ball joint) là thao tác tháo rời khớp cầu chịu lực nối giữa càng A (hoặc ngỗng moay-ơ) với cụm bánh trước để thay thế quả rô tuyn mới bị rơ lỏng. Khớp cầu này gánh trực tiếp tải trọng đầu xe và hấp thụ xung lực khi đánh lái, nhún nhảy trên mặt đường.

Rô tuyn trụ đứng xe con thường chia làm hai kiểu liên kết chính: kiểu nón côn bắt ốc siết có phe chốt và kiểu thân ép chặt trực tiếp vào mắt càng A bằng dung sai lắp ghép chặt. Qua nhiều năm sử dụng, nước mưa len qua khe cao su rách gây oxy hóa điện hóa giữa kim loại thân rô tuyn và lỗ càng gang. Lớp gỉ sét nở thể tích sinh ra lực bám chặt chẽ, tạo thành hiện tượng bó cứng nguội cực kỳ khó chịu cho thợ gầm.

Nếu không có đồ gá đỡ đúng tâm, cố tình dùng nhiệt khò đỏ mắt càng sẽ làm biến tính ram thép, khiến kim loại bị giòn và dễ gãy ngang khi xe chở nặng sập ổ gà tốc độ cao. Giải pháp an toàn nhất tại các xưởng dịch vụ là đưa cụm chi tiết lên giá ép cơ khí có lót khuôn định hình chuẩn xác.

2. Bảng thông số lực ép và cỡ lòng khuôn gá rô tuyn trụ xe con

Mỗi phân khúc xe du lịch từ hatchback hạng A đến SUV 7 chỗ có đường kính thân và tải trọng ép rô tuyn trụ rất khác nhau. Thợ gầm cần chọn đúng bạc đỡ lòng trong để mép khuôn tì sát gờ vành ngoài của rô tuyn, tuyệt đối không tì đè lên nắp chụp đáy gây vỡ khớp:

Dòng xe con đại diện	Đường kính thân rô tuyn (mm)	Đường kính lọt lòng khuôn đỡ (mm)	Tải trọng ép định mức	Kiểu liên kết ngỗng / càng
Hạng A (Morning, i10, Fadil)	32.5 – 35.0	36.0 – 38.0	3 – 5 tấn	Thân ép chặt trên càng A dưới
Hạng B – C (Vios, Accent, Mazda 3, Cerato)	38.0 – 42.0	43.0 – 46.0	5 – 8 tấn	Ép chặt ngỗng moay-ơ hoặc càng A
SUV / CUV (CR-V, Tucson, CX-5, Everest)	44.0 – 50.0	51.0 – 54.0	8 – 14 tấn	Ép ngỗng moay-ơ có phe hãm chặn
Bán tải / Khung gầm rời (Ranger, Hilux)	48.0 – 55.0	56.0 – 60.0	12 – 18 tấn	Ép trực tiếp càng chữ A kép

3. Top 3 pan bệnh rơ kẹt rô tuyn trụ đứng thường gặp

Khớp cầu rơ dọc gây tiếng gõ lục cục khi qua đường mấp mô

Chén nhựa teflon bên trong thân rô tuyn bị mòn vẹt do thiếu mỡ bôi trơn lâu ngày, tạo khoảng hở cơ học giữa viên bi cầu và vỏ thép. Khi xe đi vào đường gồ ghề, bánh xe nảy lên kéo theo thanh trục nhấp nhô va đập vào thành vỏ gây ra tiếng gõ khô khốc ngay dưới sàn xe.

Kẹt cứng trục khớp lái làm vô lăng nặng và không tự trả lái

Nước bẩn lọt vào làm rỉ sét bề mặt bi cầu, mỡ bị xà phòng hóa biến thành bùn đặc khiến trục khớp không thể xoay trơn tru. Thợ thử lái sẽ thấy vô lăng xe nặng trịch, khi vào cua xong buông tay lái thì xe không tự trả thẳng lái mà giữ nguyên góc cua cũ, tiềm ẩn nguy cơ mất lái rất nguy hiểm.

Cháy ren đầu ốc hoặc nứt mắt càng do vam búa sai kỹ thuật

Nhiều thợ mới vào nghề dùng búa sắt phang thẳng vào đầu ren của ốc rô tuyn khiến ren bị tòe bè đầu, ốc không thể vặn ra mà cũng không đóng lọt qua lỗ càng. Trường hợp khác do gá kê lệch tâm trên đe rồi nã búa tạ làm mắt càng A bị biến dạng oval, khi ép rô tuyn mới vào sẽ bị lỏng chân, xe chạy vài hôm lại phát ra tiếng kêu cọt kẹt.

4. Quy trình tháo lắp rô tuyn trụ đứng an toàn từng bước

Bước 1: Nâng xe và tháo rời cụm bánh xe trước
Trước tiên, anh em đưa xe lên cầu nâng 2 trụ nâng cao ngang tầm ngực rồi khóa van hãm an toàn cơ khí. Dùng súng xiết bu lông khí nén 1/2 inch bắn toàn bộ đai ốc tắc kê để hạ bánh xe ra ngoài. Tháo cùm phanh đĩa treo cố định lên lò xo giảm xóc bằng dây dù, tránh để cụm phanh treo lơ lửng làm giằng đứt ống dầu thắng mềm.

Bước 2: Xử lý rỉ sét và tháo ốc chốt côn
Xịt dung dịch phá rỉ sét RP7 hoặc mỡ loãng thấm sâu vào chân ren ốc rô tuyn trụ và rãnh phe cài. Dùng kìm mỏ nhọn rút phe chẻ khóa đầu trục ra ngoài. Sử dụng tuýp tròng góc kết hợp thanh vặn mở lỏng đai ốc hãm đầu ren nón, chừa lại khoảng 2-3 đường ren cuối ở đỉnh trục để chống văng tự do khi bung nón côn.

Bước 3: Tách nón côn rô tuyn khỏi lỗ ngỗng moay-ơ
Đưa bộ vam tháo rotuyn chuyên dụng gài chạc chữ U vào sát cổ trục rô tuyn, siết ốc ren tâm của vam bằng tay để định vị phương đẩy vuông góc. Dùng cờ lê hoặc cần xiết lực xoay chậm trục vam tăng dần lực ép cơ học cho đến khi nghe tiếng “tách” giòn tan, nón côn bung rời êm ái khỏi lỗ côn càng A mà không để lại bất kỳ vết trầy xước nào trên bề mặt kim loại.

Bước 4: Ép rô tuyn cũ ra bằng đầu gá khuôn định hình

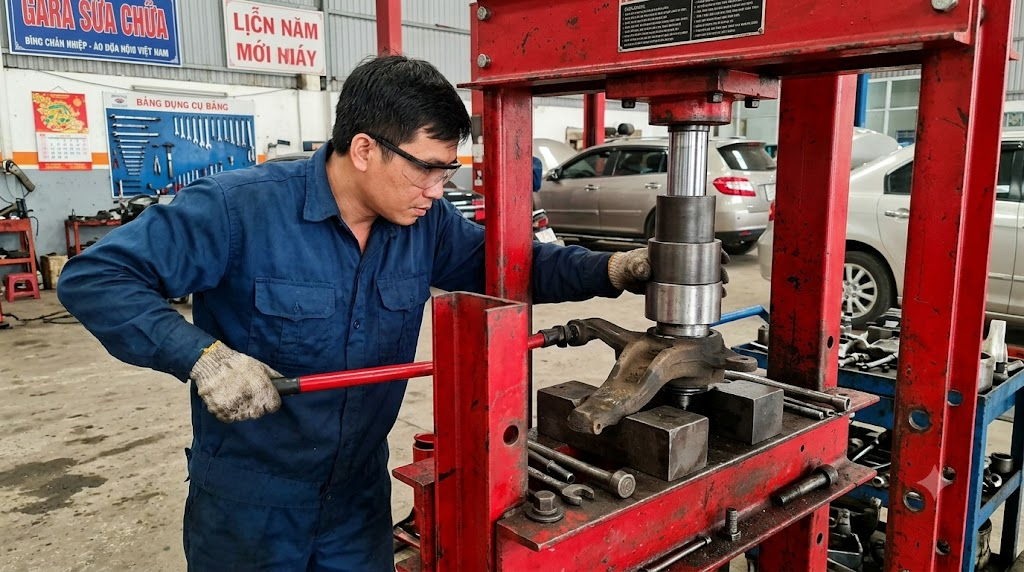

Tháo hẳn càng chữ A hoặc cụm ngỗng moay-ơ mang sang khu vực bàn ép gia công. Đặt cụm chi tiết lên bàn của máy ép thủy lực 20 tấn. Chọn đầu gá khuôn rỗng có đường kính trong lớn hơn thân rô tuyn 1-2 mm kê dưới đáy làm bệ hứng, đồng thời đặt đầu đột trụ đặc lên mặt trên thân rô tuyn. Căn chỉnh tia ép vuông góc 90 độ so với mặt bích ngỗng, thao tác tay bơm dầu hạ ty ép từ từ. Khi đồng hồ báo đạt 6-8 tấn, thân rô tuyn cũ sẽ thụt êm xuống lòng cốc hứng. Anh em có thể tham khảo thêm kỹ thuật kẹp gá chuẩn tại bài chia sẻ dùng máy ép thủy lực ép cao su càng A xe con để tránh làm vẹo càng.

Bước 5: Vệ sinh lòng lỗ càng và ép rô tuyn mới vào vị trí
Dùng giấy ráp mịn đánh sạch cặn gỉ sét trong lòng mắt càng, bôi một lớp mỡ bò mỏng chống oxy hóa tiếp xúc. Lấy rô tuyn trụ mới đặt ngay ngắn vào miệng lỗ, chọn ống lót tì đè đúng gờ vành ngoài của vỏ rô tuyn, tuyệt đối không tì vào chỏm nhựa hay trục ren. Vận hành tay bơm thủy lực ép đều tay cho đến khi mép gờ rô tuyn chạm sát mặt bích của càng. Lắp phe khóa an toàn vào rãnh chặn và kiểm tra độ ôm khít vòng chu vi.

Bước 6: Lắp hoàn thiện lên gầm xe và siết đúng lực quy định
Lắp cụm càng hoặc ngỗng trở lại xe, lồng cổ côn vào lỗ bát moay-ơ. Sử dụng cần xiết lực tự động 1/2 inch siết đai ốc rô tuyn đạt giá trị tiêu chuẩn từ 65 – 85 Nm tùy theo sổ tay kỹ thuật từng dòng xe con, sau đó cài phe chẻ khóa chốt mới. Lắp lại đĩa thắng, siết bánh xe và kiểm tra góc đặt bánh xe trước khi bàn giao cho khách.

5. Lưu ý an toàn khi gá đặt khuôn ép và chọn thiết bị làm gầm

Muốn công việc tháo lắp diễn ra trôi chảy, yếu tố cốt lõi là việc lựa chọn đồ nghề làm gầm chuyên dùng chuẩn kích thước thay vì tận dụng ống tuýp nước cũ kỹ bị méo miệng cong vênh. Khi đầu tì bị lệch tâm, lực ép hàng chục tấn của ty ben sẽ truyền xéo góc làm cong biến dạng mắt ngỗng moay-ơ hoặc làm nứt vỡ áo bi bên cạnh. Tương tự như quy trình thực hiện ở bài cách ép bạc đạn moay ơ bánh trước xe du lịch, thợ gầm luôn phải kê tấm đệm phẳng và ngắm gióng tâm ty ben thẳng đứng trước khi gạt tay bơm.

Đối với các gara xe con hiện đại, trang bị thêm các dòng dụng cụ sửa chữa gầm xe đồng bộ và hệ thống máy ép thủy lực khung chữ H vững chãi có đồng hồ áp suất sẽ giúp anh em kiểm soát chính xác lực tống, không lo quá tải làm hỏng đồ của khách.

Câu hỏi thường gặp

1. Tháo lắp rô tuyn trụ đứng có bắt buộc phải cân chỉnh độ chụm lại không?

Có, anh em bắt buộc phải cho xe lên bàn cân chỉnh góc đặt bánh xe sau khi thay rô tuyn trụ đứng. Dù quả rô tuyn mới có kích thước theo phom chuẩn nguyên bản nhưng dung sai chế tạo khớp cầu và quá trình tháo lắp ngỗng moay-ơ luôn làm sai lệch góc Camber cùng độ chụm bánh trước, dễ gây hiện tượng ăn mòn lốp xe không đều.

2. Có nên dùng mỏ hàn gió đá khò nóng mắt càng để tháo rô tuyn trụ bị kẹt không?

Không nên lạm dụng khò nhiệt lửa đỏ trực tiếp lên mắt càng hay ngỗng moay-ơ xe du lịch. Nhiệt độ ngọn lửa hàn vượt quá 600 độ C sẽ phá hủy cấu trúc tinh thể tôi nhiệt của thép hợp kim và gang dẻo, làm giảm độ bền mỏi của càng dẫn đến nguy cơ gãy sụp càng khi xe chạy dằn xóc mạnh.

3. Làm sao biết đầu khuôn kê ép rô tuyn đã chọn đúng kích thước?

Đầu khuôn đỡ đáy phải có đường kính lòng trong lọt vừa thân rô tuyn từ 1 đến 2 mm và mép thành ống dày tì trọn vẹn lên phần gờ thịt của mắt càng. Còn đầu khuôn đẩy bên trên phải tì áp đều vào mép gờ vỏ kim loại của quả rô tuyn, không được tì vào chụp cao su hay đỉnh chốt trục bi.

4. Tại sao rô tuyn trụ đứng mới ép vào lại bị lỏng le, xoay tròn được cả vỏ?

Hiện tượng này thường do các lần sửa chữa trước thợ cũ dùng búa nện méo lỗ càng hoặc chọn đầu đột ép sai làm cào xước xé rộng miệng lỗ lắp ghép. Trường hợp mắt càng đã bị dãn nở rộng quá dung sai cho phép, giải pháp bắt buộc là thay mới cả cụm càng chữ A để đảm bảo an toàn tuyệt đối khi vận hành trên đường.

Nắm vững kỹ năng thao tác và chuẩn bị sẵn đồ gá khuôn chuyên nghiệp sẽ giúp anh em làm gầm nhàn nhã, chuyên nghiệp hơn hẳn, bảo vệ nguyên vẹn các cụm chi tiết đắt tiền của xe con và nâng cao uy tín cho xưởng dịch vụ của mình.
