Hạ dàn nhíp xe tải Hyundai HD: Cảo ắc nhíp an toàn

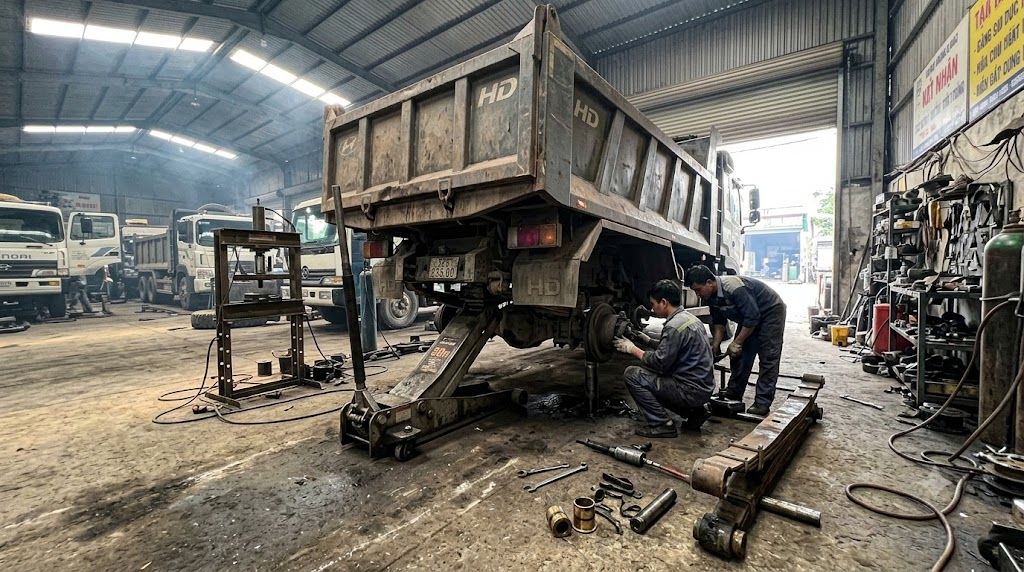

Đầu giờ chiều, con Hyundai HD270 ben chở đá vào xưởng trong tình trạng đít xệ hẳn sang bên phụ, tài xế bảo mỗi lần qua ổ gà đuôi xe giật thắt lưng và kêu lục cục chói tai. Chui gầm soi đèn pin thấy ngay ắc nhíp đã vẹt một bên, cao su giằng cân bằng nát vụn làm dầm cầu vặn lệch hẳn trục. Muốn giải quyết triệt để pan này chỉ có nước hạ dàn nhíp xe tải Hyundai HD xuống sàn bê tông, đưa mắt nhíp vào cảo mới dứt điểm được bệnh gầm xóc nảy.

Xem thêm bài tổng quan cả hệ thống: Cẩm nang sửa chữa xe tải Hyundai HD toàn tập cho thợ.

Hạ dàn nhíp xe tải Hyundai HD là gì và sơ đồ liên kết gầm

Hạ dàn nhíp xe tải Hyundai HD là công việc tháo rời toàn bộ cụm lá nhíp cái, nhíp con, quai nhíp (quang nhíp) và bệ đỡ giằng cân bằng ra khỏi chassi cùng dầm cầu xe tải hạng nặng. Hệ thống treo sau trên dòng Hyundai HD (HD270, HD320, HD1000) gánh tải trọng từ 15 đến hơn 30 tấn, liên kết chặt chẽ với nhau qua các cụm chi tiết chịu lực lớn:

Cụm lá nhíp bó: Gồm lá nhíp số 1 (nhíp cái cuốn mắt hai đầu), lá số 2 ôm lưng và xếp tầng các lá nhíp phụ chịu tải dày từ 16mm đến 25mm.
Ắc nhíp và bạc thau: Cây ắc thép tôi cứng xuyên qua mắt nhíp bắt cố định vào tai chassi, bên trong lót bạc đồng thau để bơm mỡ bôi trơn.
Quang nhíp chữ U: Bốn cây bu lông chữ U ôm chặt bó nhíp tỳ lên bệ đỡ cầu xe tải, siết giữ bằng tán gai hoặc đai ốc dày.
Cụm giằng cầu và cao su cân bằng (bạc ba-lan-xê): Giữ thăng bằng cho hai cầu sau, giảm vặn xoắn khi xe vào cua hoặc đi đường mấp mô.

Khi bạc thau mòn trơ thép, ắc nhíp cày sâu vào vách mắt nhíp gây rơ lắc dữ dội. Nếu anh em chỉ cẩu thùng lên đập búa tạ ngay trên xe mà không tách rời từng cụm, mắt nhíp rất dễ biến dạng và tán quang nhíp dễ trờn ren.

Bảng tra cứu kích thước ắc nhíp và mô men siết gầm Hyundai HD

Trước khi đưa đồ nghề vào tháo dỡ, anh em cần nắm chắc bảng thông số lực siết và kích thước ắc nhíp tiêu chuẩn của dòng Hyundai HD để canh chỉnh cho chuẩn xác:

Dòng xe Hyundai	Vị trí chi tiết	Kích thước tiêu chuẩn (mm)	Lực siết đề xuất (Nm)	Dấu hiệu cần thay mới
HD270 (Xe ben 15 tấn)	Ắc nhíp trước / sau	Phi 35 – 40 / Dài 160 – 180	350 – 420 Nm	Khuyết sâu > 1mm, móp bạc thau
HD320 (Xe tải 4 chân)	Ắc nhíp cầu sau	Phi 40 / Dài 185	400 – 480 Nm	Bạc thau vỡ, tắc đường rãnh mỡ
HD1000 (Đầu kéo)	Quang nhíp cầu sau	Ren M24 – M27 bước 2.0	650 – 800 Nm	Rãng ren, nứt cổ ren bu lông chữ U
HD Series (Nói chung)	Bạc cao su giằng cân bằng	Theo bát đỡ giằng cầu	280 – 320 Nm	Cao su chai cứng, lòi lõi thép, rơ lắc

Lực siết quang nhíp phía trên là mô men chuẩn để giữ cả bó nhíp không xô lệch khi xe chở nặng phanh gấp. Siết bằng tay không bao giờ đủ lực, dễ khiến gãy chốt tim nhíp khi xe chạy đường dài.

Top 3 pan bệnh dàn nhíp và giằng cầu thường gặp ở xe ben, đầu kéo

Dàn gầm sau xe tải nặng Hyundai HD phải cày ải dưới bùn lầy và quá tải liên tục, dẫn đến 3 bệnh đặc trưng mà thợ gầm xưởng nào cũng từng chạm trán.

Ắc nhíp bó chết, đứt gãy chốt tim nhíp

Hiện tượng này bắt nguồn từ việc đường mỡ bôi trơn bị nghẹt đất cát lâu ngày không thông. Ma sát sinh nhiệt làm bạc đồng dính chặt vào thân ắc, khiến tai nhíp không còn khả năng xoay nhịp nhàng khi xe dập dềnh. Lực dồn thẳng vào giữa bó nhíp làm tiện đứt chốt tim định vị, làm các lá nhíp xô xệch hình cánh quạt, chém rách cả thành lốp trong.

Bể bạc cao su giằng cân bằng làm lệch cầu, ăn mòn vỏ xe

Cao su thanh giằng chịu tải dầm cầu sau một thời gian chịu dầu mỡ rỉ xuống sẽ bị mục nát, chai cứng và vỡ vụn. Khi mất điểm tỳ định vị, dầm cầu sau bị giật chéo góc mỗi khi vô số nhả côn. Hiện tượng này làm xe chạy có cảm giác lạng đuôi, mòn vẹt mép lốp (mòn trọc một bên gai) và làm lệch tâm trục láp dẫn động.

Cháy khét bố thắng và xì hơi do dàn gầm vặn nghiêng

Khi dàn nhíp bị liệt hoặc gãy một bên lá cái, chassi đè sát xuống dầm cầu khiến các đường ống khí nén phanh lốc kê bị kéo căng quá mức dẫn đến bục vỡ. Anh em nên kết hợp kiểm tra hệ thống phanh khí nén tương tự pan xì hơi tổng phanh dính thắng lốc kê xe tải Hyundai HD để xử lý triệt để, tránh tình trạng vừa làm xong gầm thì xe lại dính bó cứng phanh ngoài đường.

Quy trình hạ dàn nhíp và cảo ép ắc nhíp chuẩn bài thợ xưởng

Để hạ dàn nhíp xe tải Hyundai HD an toàn và nhanh gọn, anh em cần làm việc theo từng bước bài bản dưới sự hỗ trợ của thiết bị chịu tải nặng chuyên dụng.

Bước 1: Nâng khung xe và kê dầm bảo hiểm

Đỗ xe trên nền bê tông phẳng, chèn chặt bánh trước hai chiều. Đưa kích đội cá sấu 50 tấn vào vị trí dưới dầm cầu sau để kích bổng cả thân xe lên cho bánh nhấc khỏi mặt sàn. Sau khi đạt độ cao làm việc, hạ khung chassi tỳ vững chắc lên hai trụ mễ kê xe tải 20 tấn loại đế lớn có chốt cài an toàn. Tuyệt đối không để nguyên tải trọng trên bầu hơi kích cá sấu khi thợ chui gầm làm việc.

Bước 2: Bắn quang nhíp và hạ bó lá nhíp xuống sàn

Xịt dầu rỉ sét vào các đầu ren bu lông chữ U. Dùng súng xiết bu lông 1 inch gắn đầu tuýp đen chịu lực chuyên dụng bắn hạ toàn bộ đai ốc quai nhíp chữ U. Nhẹ nhàng đưa kích phụ đỡ dưới đáy bó nhíp, rút ắc định vị hai đầu mắt nhíp rồi từ từ hạ bó nhíp tiếp đất. Bó nhíp xe ben rất nặng, cần hai người dùng xà beng kéo trượt ra khoảng không gian thoáng bên ngoài hốc bánh.

Bước 3: Dùng cảo thủy lực ép ắc nhíp và tán bạc thau

Với những cây ắc nhíp gỉ sét ăn chặt vào vách thép, dùng búa tạ nện thủ công chỉ làm toét đầu ắc và cong vênh mắt nhíp. Sử dụng bộ cảo ắc nhíp thủy lực 30 tấn gá trực tiếp vào tai nhíp hoặc đưa hẳn cụm nhíp lên máy ép thủy lực 50 tấn đặt trong xưởng. Lực nén của xilanh thủy lực sẽ đẩy cây ắc cũ cùng lớp bạc đồng chai cứng trượt nhẹ ra ngoài mà không làm biến dạng lỗ mắt nhíp của lá số 1.

Bước 4: Ép thay cao su cân bằng và ráp hoàn thiện

Vệ sinh sạch sẽ gỉ sét trong lòng lỗ mắt nhíp và ống lót thanh giằng ba-lan-xê bằng giấy ráp mịn. Thoa một lớp mỡ chịu nhiệt mỏng, dùng máy ép đưa bạc thau mới cùng cục cao su giằng cân bằng vào đúng cữ mép gờ chặn. Cẩu dàn nhíp vào lại vị trí gầm, gá các bu lông chữ U và dùng súng xiết siết đều lực đan chéo các góc ốc, sau đó kiểm tra lại các thiết bị điện gầm theo quy trình chẩn đoán hộp điều khiển tương tự việc đọc mã lỗi hộp ECU động cơ Hyundai HD270, HD320, HD1000 để bảo đảm không bị cấn kẹp đứt đường dây điện cảm biến ABS nằm dọc chassi.

Lưu ý sống còn khi hạ dàn nhíp và lựa chọn thiết bị xưởng

Làm gầm xe tải nặng không có chỗ cho sự bất cẩn vì tải trọng dàn gầm và chassi xe tải rất lớn. Anh em cần ghi nhớ các nguyên tắc an toàn sau:

Không sử dụng kích cá sấu loại mỏng dành cho xe con để nâng dầm cầu xe tải nặng 3 chân, 4 chân vì kích dễ bị cong ty hoặc lật nghiêng khi chịu tải không đều.
Khi cảo ắc nhíp, phải căn chỉnh tâm ty đẩy của xi lanh thẳng tuyệt đối với đường tâm của ắc, tránh để lệch tâm gây nứt vỡ tai nhíp đúc.
Luôn kiểm tra các đầu ren của quang nhíp, nếu có dấu hiệu rãng ren hoặc nứt chân ren thì phải thay bu lông chữ U mới, không tận dụng quấn thêm băng keo ren.
Bơm đầy mỡ chuyên dụng kháng nước vào tất cả các vú mỡ sau khi đóng ắc mới cho đến khi thấy mỡ sạch tràn nhẹ ra hai bên vành bạc.

Đầu tư trang thiết bị làm gầm đồng bộ từ kích nâng tải trọng lớn đến thiết bị cảo ép chuyên dùng sẽ giải phóng sức lao động cho thợ, rút ngắn một nửa thời gian hạ dàn nhíp xe tải Hyundai HD mà không lo hư hỏng phụ tùng của khách.

Cần sắm đồ nghề đúng cho việc này, anh em xem trọn bộ thiết bị tại Alotools.vn.

Câu hỏi thường gặp

Bao lâu thì nên thay bạc thau và ắc nhíp trên xe Hyundai HD?

Khoảng 60.000 đến 80.000 km hoặc sau mỗi mùa mưa nếu xe chạy công trình. Thợ nên kiểm tra độ rơ lắc bằng cách đội kích nhấc bánh rồi dùng xà beng nạy thử mắt nhíp, nếu thấy rơ lắc ngang trên 2mm thì cần hạ dàn nhíp thay ắc mới ngay.

Có nên bôi mỡ bò vào giữa các lá nhíp khi ráp lại không?

Có, nhưng phải dùng loại mỡ chì graphite chuyên dụng cho nhíp lá tải nặng. Lớp mỡ này giúp các lá trượt êm ái lên nhau, hạn chế ma sát khô gây mòn vẹt bề mặt và chống kêu cót két khi chở tải nặng.

Lực siết quang nhíp xe Hyundai HD bao nhiêu là đạt yêu cầu?

Với dòng quang nhíp ren M24 của Hyundai HD ben và đầu kéo, lực siết tiêu chuẩn nằm trong khoảng 650 đến 800 Nm. Thợ nên dùng súng khí nén lực lớn siết đều bốn góc theo hình chữ X rồi kiểm tra lại sau khi xe chạy roda tải 100 km đầu tiên.

Tại sao ắc nhíp mới thay rất nhanh bị khuyết và gãy?

Nguyên nhân phổ biến nhất là đường thông mỡ ở ốc vú bị đất cát bịt kín làm bạc thiếu bôi trơn ma sát khô. Ngoài ra, việc dùng búa đập lệch tâm khi ráp khiến ắc bị cấn rãnh nứt tế vi cũng làm cây ắc nhanh gãy khi chịu tải nặng giằng xóc.
