Hướng dẫn gá kẹp vành và bù đảo máy 3D chuẩn xác

Chiều thứ Bảy, xưởng đang đông thì con Mazda CX-5 vào đòi cân chụm vì vô lăng bị lệch. Thợ trẻ nhà tôi vội vàng kẹp target, bỏ qua bước lăn xe rồi báo thông số trên màn hình đỏ lòm. Khách sốt ruột đứng nhìn, tôi phải nhảy vào làm lại từ đầu. Anh em ạ, máy xịn đến đâu mà làm sai bước gá kẹp vành và bù đảo thì kết quả đo cũng vứt đi. Hôm nay, tôi sẽ chia sẻ chi tiết cách thao tác nhanh, chuẩn để anh em tự tin giao xe, không lo khách quay lại mắng vốn.

Xem thêm bài tổng quan cả hệ thống: Cẩm nang góc đặt bánh xe ô tô con: Trị xỉa lái, ăn lốp.

Gá kẹp vành và bù đảo là gì trên máy 3D?

Gá kẹp vành và bù đảo là quy trình gắn bia mục tiêu (target) lên bánh xe và đẩy lăn xe để camera 3D nhận diện tâm quay thực tế của moay-ơ. Anh em làm nghề đều biết, vành xe chạy lâu ngày kiểu gì cũng bị chao lỗ ốc hoặc mòn mép nhôm. Nếu không lăn bù đảo (runout compensation), phần mềm sẽ lấy mặt phẳng của cái vành méo đó làm chuẩn, dẫn đến sai số góc Camber và Toe cực nặng.

Lúc này, một chiếc máy cân chỉnh độ chụm bánh xe chuẩn sẽ phát huy tác dụng. Giao diện máy hiển thị mũi tên, hướng dẫn thợ lăn xe tới lui một góc nhỏ để chụp bù trừ sai số cơ khí. Chỉ mất chưa tới 2 phút, nhưng đây là “linh hồn” của cả mẻ cân chỉnh. Anh em có thể tham khảo bài kinh nghiệm sắm đồ xưởng để chọn dòng máy đo nhanh, bám nét, ít kén mâm lốp.

Bảng thông số sai số cho phép khi kẹp target

Sai số cơ khí khi kẹp target không được vượt quá giới hạn. Nếu kẹp lỏng chấu, kết quả đo góc nghiêng sẽ nhảy múa liên tục trên màn hình.

Anh em khi cho xe lên cầu nâng 4 trụ ô tô cần đảm bảo mâm pháo phẳng, không dốc. Cầu nâng phải được khóa chốt an toàn ở cùng một nấc răng để tạo mặt phẳng tuyệt đối trước khi đẩy lăn xe. Dưới đây là bảng thông số anh em cần nhớ khi thao tác:

Thông số thao tác	Mức tiêu chuẩn	Lưu ý cho thợ
Góc lăn xe bù đảo	30 – 45 độ	Đẩy lùi nhẹ nhàng đến khi vạch xanh báo tít
Độ bám chấu kẹp	Sát mép nhôm / mép thép	Không được kẹp lên phần nhựa ốp la zăng
Sai số mặt phẳng	< 2mm	Nếu mâm méo quá nặng, phải nắn vành trước khi đo

Top 3 pan bệnh do kẹp vành và lăn xe bù đảo ẩu

Kẹp target sai sinh ra đủ thứ bệnh oan uổng, từ lệch vô lăng đến báo đèn hệ thống cân bằng điện tử ESP.

Lệch vô lăng khi chạy thẳng

Kẹp target cấn vào con chì cân bằng hoặc vành móp nhưng anh em không đẩy sát chấu kẹp. Lăn xe xong, máy báo chuẩn xanh lè, nhưng thực tế góc Toe hai bên đang bị chéo. Hạ xe xuống chạy thử là vô lăng lệch ngay. Bệnh này thợ hay tiện tay lấy kích cá sấu 3 tấn đội gầm lên hì hục kiểm tra rotuyn xem có rơ không, nhưng gốc rễ là do target bị kênh mặt phẳng.

Rơi vỡ bia mục tiêu (Target)

Thợ xót mâm xe khách, lót giẻ ẩu hoặc siết ngàm không đủ lực bám. Lúc đẩy lăn xe, target lỏng lẻo rơi thẳng xuống nền xưởng vỡ nát tấm phản quang. Tình huống này vừa đứt ruột xót xa vừa phải đền tiền oan.

Máy báo lỗi mất nhận diện mục tiêu

Thợ lăn xe quá trớn hoặc xe bị rung lắc mạnh lúc đẩy. Camera mất dấu target. Khách phàn nàn đạp phanh thấy rung xe, anh em lại tưởng lỗi đĩa, lôi nhau đi xử lý tiếng kêu phanh nhưng căn chỉnh xong xe vẫn xỉa lái vì bù đảo sai kỹ thuật làm lệch hệ quy chiếu.

Quy trình thao tác gá kẹp và bù đảo chớp nhoáng

Để làm nhanh gọn, anh em cần làm sạch mép vành, siết chặt ngàm bám cứng vào đúng viền mâm hợp kim.

Bước 1: Làm sạch mặt bích và vành: Lấy khăn lau sạch đất cát bám ở khe vành. Tiện tay dùng súng xiết bu lông 1/2 inch bắn nhấp thử ốc tắc kê xem có lỏng hay chờn ren không.

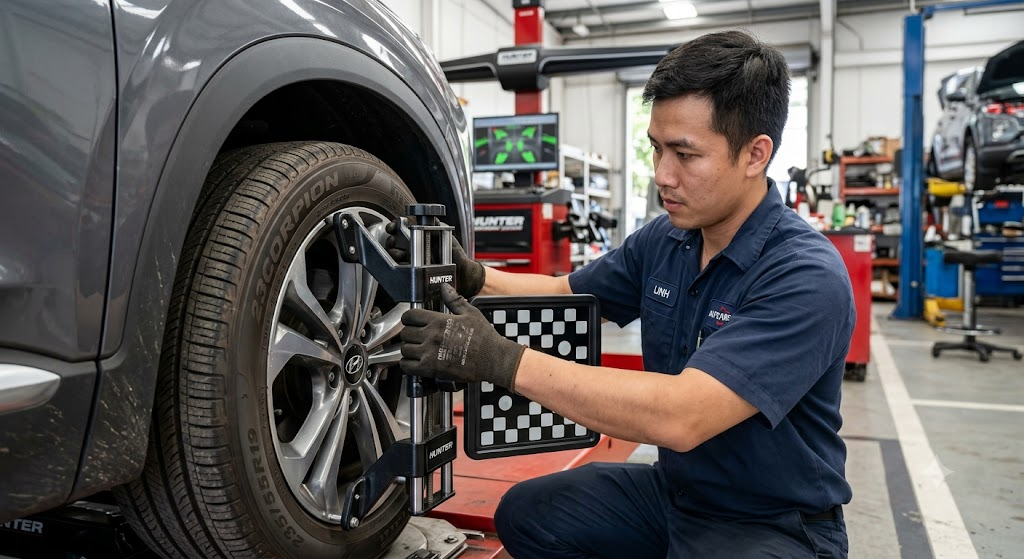

Bước 2: Treo bia mục tiêu lên bánh: Gắn 4 target lên 4 bánh xe. Xoay núm siết cho đến khi ngàm cắn cứng vào mép nhôm. Ngó qua màn hình xem camera đã nhận diện đủ 4 góc chưa.
Bước 3: Rút chốt an toàn mâm pháo: Đảm bảo đĩa phanh không kẹt. Bỏ hết vật cản dưới gầm lốp, tháo chốt khóa mâm pháo và đĩa trượt cầu nâng.
Bước 4: Đẩy lăn xe bù đảo: Đẩy xe lùi từ từ cho đến khi vạch chỉ thị trên phần mềm chuyển xanh. Dừng lại chờ máy kêu bíp xác nhận, rồi kéo tiến xe về đúng vị trí cũ.
Bước 5: Chốt vô lăng và chèn phanh: Cắm thanh khóa vô lăng thẳng tắp, gài thiết bị đạp phanh để khóa cứng bánh xe, bắt đầu chui gầm vặn ốc căn chỉnh rotuyn.

Lưu ý xương máu khi làm để không đền oan

Anh em tuyệt đối không kẹp ngàm vào bề mặt lốp thay vì mép vành (đối với dòng máy kẹp mâm truyền thống). Phải chắc chắn đã rút chốt mâm pháo trước khi lăn xe để bánh trước được xoay tự do.

Làm xe có mâm phay, mâm AMG đắt tiền mà kẹp xước xát là đền ốm đòn, anh em nên sắm bộ chấu kẹp có bọc nhựa. Nếu lốp bị chửa hoặc vành méo quá nặng, anh em nên đưa lốp qua máy cân bằng lốp ô tô để kiểm tra và xử lý trước. Đừng cố đấm ăn xôi đo chụm trên cái vành vẹo, chỉnh xong khách chạy cao tốc vẫn bị chao lái. Sắm thiết bị làm lốp xịn ngay từ đầu giúp xưởng giữ được khách, khép kín mọi khâu dịch vụ.

Xưởng đang thiếu món nào trong bài, anh em ghé cửa hàng Alotools xem đủ các dòng máy.

Câu hỏi thường gặp

Dưới đây là một số tình huống anh em hay vướng mắc nhất khi đứng thao tác máy đo chụm ở xưởng:

Gá kẹp vành và bù đảo xong máy báo vệt đỏ thì làm sao?

Thường do anh em lăn xe quá tay, trôi lố đà hoặc làm xe rung lắc. Cách xử lý nhanh nhất là kéo xe về vị trí xuất phát, nhấn nút làm lại quy trình bù đảo trên phần mềm. Nhớ lắc nhẹ target xem có bị lỏng ngàm không để siết lại.

Kẹp target cứng rồi mà thông số Toe vẫn nhảy liên tục?

Do mâm pháo cầu nâng hoặc đĩa trượt phía sau chưa rút chốt khóa, làm bánh xe bị kẹt lực. Hoặc lò xo giảm xóc đang bị gồng. Anh em cần nhún mạnh đầu xe vài lần để hệ thống treo xả lực, trả về trạng thái tự do rồi mới nhìn thông số đo.

Xe chạy mâm sắt có ốp nhựa thì kẹp target kiểu gì?

Bắt buộc phải giật cái ốp nhựa vứt ra ngoài. Chấu kẹp bắt buộc phải cắn trực tiếp vào mép thép của mâm sắt. Kẹp đè lên ốp nhựa vừa gây sai số cực lớn, vừa dễ bay cả ốp lẫn tấm target xuống đất vỡ vụn.

Có được phép bỏ qua bước lăn xe bù đảo không?

Chỉ bỏ qua được với các dòng máy kẹp lốp thế hệ mới đo trực tiếp không chạm vành. Còn với máy 3D kẹp mâm truyền thống, bỏ qua bước này là chỉnh mù. Cái vành nào dùng lâu cũng có độ chênh lệch mặt phẳng, không bù trừ tự động thì vô lăng kiểu gì cũng bị xỉa lái.
