Xe tải Hino đề dai khó nổ: Cách bắt pan mất áp ống rail

Sáng sớm mùa lạnh hoặc sau khi xe chạy đường dài về tắt máy chừng ba mươi phút, tài xế leo lên cabin đề trẹo cả tay, máy cứ quay rè rè mà không chịu bắt lửa. Cắm chìa khóa ép đề liên tục chỉ tổ làm bạc đề nhanh mòn, bình ắc quy sụt áp và khói trắng bốc ra cổ pô khét lẹt. Hiện tượng xe tải Hino đề dai khó nổ này là pan bệnh kinh điển trên dòng máy điện tử Common Rail như Hino 300 series (động cơ N04C) và Hino 500 series (động cơ J08E, J05E). Nguyên nhân cốt lõi gần như luôn nằm ở việc hệ thống không tích đủ áp suất khởi động trong ống rail.

Xem thêm bài tổng quan cả hệ thống: Hệ thống Common Rail và điện hộp ECU xe tải Hino.

1. Hiện tượng xe tải Hino đề dai khó nổ do mất áp ống rail là gì?

Hiện tượng xe tải Hino đề dai khó nổ là tình trạng áp suất dầu diesel trong ống phân phối (common rail) không đạt ngưỡng tối thiểu khoảng 200 đến 250 bar trong lúc củ đề kéo trục khuỷu quay ở tốc độ khởi động (khoảng 150 đến 200 vòng/phút). Hộp ECU điều khiển động cơ Hino được lập trình với cơ chế bảo vệ nghiêm ngặt: khi tín hiệu từ cảm biến áp suất ống rail gửi về báo áp suất thực tế thấp hơn ngưỡng cho phép, hộp dứt khoát không cấp xung điện mở kim phun. Xe chỉ quay trơn mà hoàn toàn không nổ máy.

Trong hệ thống nhiên liệu Common Rail của Hino Denso, áp suất dầu được bơm cao áp nén lên cực lớn rồi dẫn vào ống rail để cấp tới từng béc phun. Trên đường sinh áp và giữ áp này, có ba “cửa thoát” chính khiến áp suất bị tụt nhanh hơn tốc độ bơm nạp:

Van điều khiển lưu lượng (van SCV / Suction Control Valve) trên bơm cao áp: Bị kẹt cơ khí do cặn bẩn, mòn xước ty van hoặc cuộn hút bị chập chờn khiến lượng dầu hút vào buồng nén cao áp không đủ.
Van giới hạn áp suất (Pressure Limiter) ở đuôi ống rail: Lò xo bên trong van bị nhão hoặc mặt côn đóng kín bị xước rỗ, làm dầu cao áp xả ngược liên tục về thùng chứa ngay khi vừa đề máy.
Béc phun dầu điện tử bị đái dầu hồi: Xu páp đóng ngắt cao áp (control valve) bên trong thân kim phun bị mòn rơ. Thay vì giữ kín áp suất để chờ xung nâng ty kim, dầu cao áp luồn qua khe hở xả thẳng vào đường dầu hồi, kéo tụt áp suất của cả dàn rail.

Để biết chính xác hệ thống đang thiếu hụt bao nhiêu áp suất trước khi tháo dỡ máy, anh em thợ dùng máy chẩn đoán xe tải kết nối cổng OBD đọc thông số Data Live mục “Target Rail Pressure” (áp suất mục tiêu) và “Actual Rail Pressure” (áp suất thực tế). Nếu khi đề mà áp suất thực tế chỉ lẹt đẹt ở mức 80 đến 120 bar thì chắc chắn xe không thể nổ được.

2. Bảng thông số áp suất và lưu lượng đường dầu hồi xe tải Hino

Bảng số liệu dưới đây tổng hợp các ngưỡng tiêu chuẩn kỹ thuật khi kiểm tra dàn nhiên liệu cao áp trên dòng động cơ Hino 300 (N04C) và Hino 500 (J08E, J05E) mà anh em thợ xưởng cần đối chiếu trực tiếp khi đo đạc:

Hạng mục kiểm tra	Thông số chuẩn khi đề máy (Cranking)	Thông số chuẩn ở chế độ garanti (Idle)	Ngưỡng cảnh báo pan bệnh
Áp suất ống rail (Rail Pressure)	220 – 280 bar	300 – 350 bar (800 vòng/phút)	Dưới 180 bar khi đề máy (không nổ)
Áp suất bơm tiếp vận (Đường thấp áp)	2.0 – 3.5 bar	3.5 – 5.0 bar	Dưới 1.5 bar (nghẹt lọc hoặc hỏng bơm sơ cấp)
Độ kín van xả áp đuôi ống rail	0 giọt dầu (khô hoàn toàn)	0 giọt dầu	Có dầu rỉ thành dòng khi đề máy (hỏng van)
Dầu hồi từng kim phun (khi đề 10 giây)	Dưới 5 ml / nhánh kim	10 – 15 ml / phút / kim	Vượt quá 15 ml trong 10 giây đề (béc phun lọt áp)
Dòng điện điều khiển van SCV	Dao động 1.4 – 1.8 A	1.2 – 1.6 A	Dưới 0.8 A hoặc kẹt cứng giá trị (lỗi điện/kẹt van)

3. Top 3 pan bệnh khiến xe tải Hino mất áp ống rail phổ biến nhất

Hầu hết xe tải Hino dính pan đề dài hơi đều rơi vào một trong ba tình huống cụ thể dưới đây tại xưởng dịch vụ.

Kim phun điện tử bị mòn van điều khiển làm lọt dầu hồi số lượng lớn

Đây là nguyên nhân chiếm tới hơn 60% các ca khó nổ khi máy nguội hoặc khi máy vừa tắt lúc đang nóng. Khi xupap điều khiển bên trong ruột kim bị mòn ba via sau vài trăm ngàn cây số cày ải, khe hở dầu tăng lên làm dầu cao áp phóng thẳng sang khoang hồi. Một kim phun bị đái hồi nặng có thể kéo sụt toàn bộ áp suất của 3 hoặc 5 kim còn lại trên cùng đường ống rail. Nếu trên xe Howo dùng động cơ Weichai anh em quen dùng cữ rút thì với béc Hino cũng tương tự, có thể tham khảo thêm kỹ thuật tại bài chia sẻ về đồng hồ đo áp suất nhiên liệu kiểm tra tụt áp Howo để hiểu sâu hơn về hiện tượng lọt áp buồng nén.

Van điều khiển lưu lượng SCV trên bơm cao áp bị xước ty, kẹt cặn bẩn

Tài xế đổ phải dầu diesel kém phẩm chất, lẫn nước lã hoặc cặn rỉ sét từ bồn chứa khiến ty trượt của van SCV bị xước dăm và kẹt cứng. Khi đề máy, cuộn từ hút ty van mở không hết hành trình, lượng dầu cấp vào khoang piston bơm cao áp bị thiếu hụt nghiêm trọng. Triệu chứng đi kèm là xe vừa đề khó nổ, vừa dễ báo lỗi cá vàng Engine Check và giới hạn vòng tua máy dưới 1.500 vòng/phút khi leo dốc.

Hở đường dầu thấp áp, tụt dầu về thùng hoặc e gió bầu lọc

Đường ống hút từ thùng dầu về bơm tiếp vận bị nứt ngầm chân rắc co, lỏng gioăng cao su cốc lọc thô hoặc nghẹt bầu lọc tinh khiến bơm tiếp vận hút lẫn bọt khí. Khi lọt gió vào khoang nhiên liệu, bơm cao áp nén bọt khí thay vì nén chất lỏng dẫn tới việc không thể sinh nổi áp suất nén cao. Thợ đứng ngoài lấy tay bơm tay (bơm mồi) thấy nhẹ bẫng, xả ốc gió ra toàn bọt trắng li ti.

4. Quy trình từng bước bắt pan mất áp ống rail trên xe tải Hino

Khi xe kéo vào xưởng, anh em tuyệt đối không vội vàng đè kim phun ra tháo ngay vì tiền công cân chỉnh và phục hồi kim rất cao. Hãy áp dụng quy trình kiểm tra loại trừ bằng dụng cụ đo chuyên biệt theo trình tự chuẩn mực sau:

Bước 1: Kiểm tra đường thấp áp và xả sạch e gió
Trước tiên, nới ốc xả gió trên bầu lọc tinh nhiên liệu, dùng tay ấn bơm mồi liên tục cho tới khi dầu phọt ra thành tia đặc, không còn lẫn bọt khí thì siết chặt ốc xả lại. Dùng đồng hồ đo áp suất nhiên liệu thang đo thấp từ 0 đến 10 bar kết nối nối tiếp vào đầu vào của bơm cao áp. Kéo đề máy, quan sát kim đồng hồ: áp suất hút và đẩy sơ cấp phải đạt tối thiểu từ 2.0 bar trở lên. Nếu kim không lên, cần thay lọc dầu hoặc kiểm tra cụm bơm tiếp vận trước.

Bước 2: Đo áp suất cao áp trực tiếp tại ống rail
Để loại trừ trường hợp cảm biến áp suất gắn trên ống rail báo ảo về ECU, anh em ngắt giắc cảm biến hoặc tháo một đầu ống dầu cao áp từ bơm lên rail. Lắp đồng hồ đo áp suất cao áp với dải đo từ 0 đến 2.000 bar có dây dẫn chịu áp lực chuyên dụng vào trực tiếp đầu ra của bơm cao áp hoặc cổng chia trên ống rail. Rút giắc điện toàn bộ các kim phun để ngắt phun mồi. Cho phụ tá đề máy trong vòng 5 giây: nếu kim đồng hồ vọt nhanh vượt mốc 250 đến 300 bar thì bơm cao áp và van SCV hoàn toàn bình thường. Nếu kim lờ đờ dưới 150 bar, nguyên nhân nằm ở bơm hoặc van SCV.

Bước 3: Thử độ kín của van xả áp an toàn đuôi ống rail
Tháo ống cao su dẫn dầu hồi ở đuôi van xả áp ống rail ra ngoài, lấy nút cao su bịt kín đầu ống mềm lại để tránh dầu từ đường hồi chung trào ngược ra. Đặt một cốc nhựa sạch ngay dưới miệng thoát của van xả áp trên thanh rail. Cho tài xế kéo đề máy liên tục trong 5 đến 7 giây. Nếu thấy dầu diesel phún ra cốc thì chứng minh van xả áp đã bị đội mặt côn hoặc gãy lò xo, gây mất áp toàn hệ thống. Ngược lại, nếu miệng van khô ráo thì van xả áp còn kín.

Bước 4: Kiểm tra lưu lượng dầu hồi từng nhánh kim phun

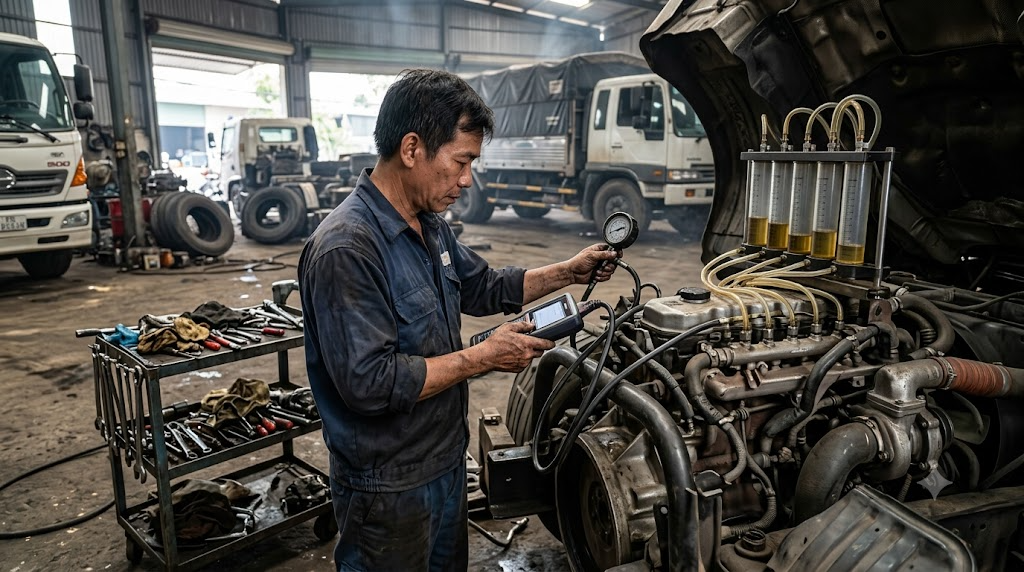

Khi bơm và van đuôi rail đều tốt mà áp vẫn tụt thì chắc chắn bệnh nằm ở kim phun đái dầu hồi. Tháo cụm ống hồi chung bằng sắt trên giàn cò động cơ Hino ra. Lắp bộ thiết bị kiểm tra dầu hồi kim phun gồm 6 cút nối nhanh chuyên dụng và 6 ống đong chia vạch thủy tinh trong suốt vào từng lỗ dầu hồi của từng máy. Rút giắc van SCV để bơm xả công suất tối đa hoặc giữ nguyên giắc đề máy trong 10 đến 15 giây. Quan sát lượng dầu dâng lên trong các ống đong: ống nào có mức dầu dâng vọt lên cao bất thường gấp đôi, gấp ba các ống còn lại thì đích thị kim phun của máy đó đã bị lọt van điều khiển, cần rút ra để phục hồi.

Bước 5: Tháo hạ béc phun hư hỏng đưa lên bàn cân chỉnh
Với nhánh kim phun có lượng dầu hồi vượt tiêu chuẩn, tháo ống dầu cao áp và nới lỏng móng hãm củ kim. Sử dụng bộ vam rút kim phun cơ khí đúng ren bắt chặt vào thân béc, dùng quả tạ giật tịnh tiến rút thẳng kim phun ra khỏi nắp quy lát nhẹ nhàng, tuyệt đối không dùng xà beng nạy bẹp giắc điện hay gãy đuôi béc. Đưa kim lên máy test cao áp để thay van hồi, cân lại lượng phun mồi và lượng phun chính.

5. Lưu ý an toàn khi thao tác hệ thống Common Rail và chuẩn bị đồ nghề

Hệ thống phun dầu điện tử Common Rail làm việc ở dải áp suất cực kỳ khủng khiếp, từ 300 bar ở garanti lên tới gần 1.800 bar khi đầy tải. Một tia dầu nhỏ li ti rò rỉ dưới áp suất này có sức xuyên thủng da tay như dao mổ, gây hoại tử mô nghiêm trọng. Tuyệt đối không dùng tay trần rà tìm vết xì dầu khi động cơ đang quay máy.

Để đảm bảo công việc diễn ra bài bản, sạch sẽ và an toàn, anh em cần ghi nhớ các nguyên tắc thực chiến sau:

Vệ sinh tuyệt đối khoang máy: Trước khi tháo đường ống cao áp hay rút kim phun, phải dùng vòi xịt bụi và dung dịch tẩy rửa làm sạch bùn đất xung quanh nắp giàn cò. Chỉ cần một hạt cát nhỏ lọt vào van kim phun là coi như cây béc đó vứt đi sau vài giờ nổ máy.
Xả hết áp dư trước khi nới rắc co: Tắt khóa điện ít nhất 5 phút để áp suất trong thanh rail tự tụt về 0 bar trước khi dùng cờ lê mở các đường ống dẫn.
Đầu tư dụng cụ kiểm tra đồng bộ: Muốn thợ làm nhanh, không đoán mò thay oan phụ tùng đắt tiền của khách, xưởng bắt buộc phải trang bị các bộ đồ nghề chuyên sâu trong danh mục dụng cụ đo kiểm chẩn đoán ô tô xe máy như đồng hồ đo áp suất cơ khí chịu áp cao và bình đo lưu lượng dầu hồi. Đo ra con số chuẩn xác thì giải thích khách nghe, báo giá làm việc mới thuyết phục.

Muốn trang bị xưởng theo đúng kinh nghiệm trên, anh em tham khảo đồ nghề gara Alotools.

Câu hỏi thường gặp

Xe tải Hino bị tụt áp ống rail có hiển thị đèn báo lỗi cá vàng không?

Có, đa phần các dòng Hino 300 và Hino 500 khi bị tụt áp sâu dưới ngưỡng khởi động sẽ lưu mã lỗi P0087 (Fuel Rail/System Pressure – Too Low) hoặc P0088 trong bộ nhớ hộp ECU và bật sáng đèn Check Engine trên bảng đồng hồ. Tuy nhiên, nếu áp suất chỉ bị tụt nhẹ ở ngưỡng mấp mé nổ, xe có thể đề rất dài mới nổ máy mà đèn cá vàng chưa kịp sáng, chỉ khi tăng ga đột ngột xe mới giật cục và báo lỗi.

Tại sao xe Hino nguội máy đề rất dai nhưng khi đã nổ rồi thì chạy bình thường?

Khi máy nguội, độ nhớt của dầu diesel thay đổi và tốc độ củ đề kéo trục khuỷu quay chậm hơn (chỉ tầm 150 vòng/phút), khiến bơm cao áp bơm dầu lên không kịp bù đắp lượng dầu bị thất thoát qua van hồi của kim phun bị mòn. Đến khi máy đã nổ, trục khuỷu quay trên 800 vòng/phút, bơm cao áp quay rất nhanh sinh ra lưu lượng dầu cực lớn lấn át lượng dầu rò rỉ, nên áp suất trong ống rail vẫn duy trì đủ để xe chạy tương đối ổn định.

Có nên dùng bình xịt RP7 hoặc dung dịch mồi lửa xịt vào cổ hút để kích nổ xe Hino không?

Anh em thợ tuyệt đối không nên lạm dụng cách xịt mồi lửa vào đường gió nạp của động cơ Common Rail điện tử. Việc xịt dung dịch kích nổ sẽ tạo ra hiện tượng kích nổ cục bộ cực mạnh trong buồng đốt khi piston chưa lên tới điểm chết trên, rất dễ dẫn tới cong tay biên, nứt đỉnh piston, thổi gioăng mặt máy và làm gãy các đầu kim phun mỏng manh.

Thay van SCV xe tải Hino có cần phải dùng máy cài đặt lại van không?

Sau khi thay mới van điều khiển lưu lượng SCV trên bơm cao áp Hino, anh em thợ bắt buộc phải dùng thiết bị chẩn đoán chuyên dụng thực hiện thao tác học lại lượng cấp nhiên liệu (Supply Pump Initialization / Learning). Nếu bỏ qua bước cài đặt này, hộp ECU vẫn giữ thông số điều khiển của chiếc van cũ bị kẹt, dẫn tới tình trạng garanti bị nấc, động cơ nổ gõ to hoặc xe vẫn tiếp tục khó khởi động.

Nắm vững phương pháp đo kiểm áp suất cao áp và lưu lượng dầu hồi béc phun sẽ giúp anh em bắt đúng tim bệnh của hiện tượng xe tải Hino đề dai khó nổ mà không tốn công thay thế mò mẫm linh kiện. Khi xưởng trang bị đồ nghề đo kiểm đầy đủ và thao tác chuẩn quy trình, việc xử lý những ca pan bệnh khó nhằn này trở nên an toàn, nhanh chóng và giữ trọn uy tín với chủ xe.
